¿Qué es un transformador de distribución completamente sellado?

En las redes de distribución modernas, ya sea en áreas residenciales, centros comerciales o parques industriales, se puede ver una especie de equipo de energía con forma redonda y sin la tradicional "gran almohada de aceite": transformadores de distribución completamente sellados. Con su estructura sellada única y características sin mantenimiento, está reemplazando gradualmente al tradicional transformador abierto sumergido en aceite y convirtiéndose en la opción principal para las actualizaciones de la red eléctrica urbana y rural.

I. ¿Qué es un transformador de distribución completamente sellado?

Un transformador de distribución completamente sellado es un transformador de potencia sumergido en aceite con un tanque de aceite completamente soldado y sellado. La mayor diferencia de apariencia entre este y los transformadores tradicionales es que se eliminan el conservador de aceite (almohada de aceite) y el absorbente de humedad (respirador). La tapa de la caja y el borde de la caja generalmente adoptan una estructura soldada o sellada permanentemente para aislar completamente el aceite interno del transformador de la atmósfera del ambiente externo.

Compensa automáticamente la expansión y contracción del volumen de aceite causada por los cambios de carga y los aumentos y caídas de temperatura a través de la expansión y contracción elástica de la pared corrugada del tanque de aceite o del radiador de expansión, bloqueando así completamente la intrusión de aire y humedad mientras mantiene una presión interna estable.

II. Principios técnicos básicos

1. Estructura de sellado

• Sello del tanque de combustible

El sellado del tanque de aceite de un transformador de distribución completamente sellado es una de sus tecnologías principales, que se logra principalmente mediante el uso de materiales de sellado de alto rendimiento y procesos de sellado avanzados. Como componente principal del transformador que soporta carga, el rendimiento de sellado del tanque de aceite afecta directamente las capacidades de protección del equipo y la confiabilidad operativa a largo plazo. Normalmente, el tanque de combustible se sella mediante juntas de goma o juntas metálicas junto con pernos de alta resistencia para garantizar que el interior del tanque de combustible esté completamente aislado del ambiente exterior. Este método de sellado no sólo puede prevenir eficazmente que la humedad, el polvo y otros medios corrosivos entren al interior del tanque, sino que también puede aliviar hasta cierto punto el impacto de los cambios de presión interna causados ​​por el aumento de la temperatura del aceite del transformador en la estructura del tanque. Además, la selección de los materiales de sellado es crucial y es necesario considerar exhaustivamente su resistencia al aceite, su resistencia a altas temperaturas y sus propiedades antienvejecimiento. Por ejemplo, el caucho de nitrilo se usa ampliamente en el sello del tanque de aceite de transformadores de distribución completamente sellados debido a su excelente resistencia al aceite y resistencia mecánica. Las investigaciones muestran que un diseño razonable de sellado del tanque puede mejorar significativamente el nivel de protección del transformador y reducir la tasa de fallas causadas por factores ambientales externos.

• Sellado de piezas de conexión

Además de la estanqueidad del depósito de aceite, en el rendimiento general de la estanqueidad también desempeñan un papel decisivo las medidas de estanqueidad de cada pieza de conexión del transformador. Los componentes de conexión de un transformador de distribución completamente sellado incluyen principalmente casquillos, cambiadores de tomas, dispositivos de enfriamiento, etc. Estos componentes pueden causar fallas en el sellado debido a vibraciones, cambios de temperatura y otros factores durante la operación. Por esta razón, normalmente se utiliza una estructura de sellado multicapa combinada con sujetadores de alta resistencia para garantizar la confiabilidad del sellado de la pieza de conexión. Por ejemplo, en la conexión entre la carcasa y el tanque de aceite, a menudo se utilizan un anillo de sellado en forma de "O" y una brida metálica para mejorar el efecto de sellado. Para piezas móviles como cambiadores de tomas, se requiere un diseño de sellado dinámico para adaptarse a su ligero desplazamiento durante el funcionamiento. Además, el material de sellado de las piezas de conexión debe tener buena elasticidad y resistencia a la corrosión para hacer frente al complejo entorno operativo. Los estudios han señalado que el diseño de sellado científico y razonable de las piezas de conexión no solo puede mejorar el rendimiento general del sellado del transformador, sino también reducir eficazmente la probabilidad de fallas comunes como fugas de aceite.

2. Sistema de aislamiento

• Selección del material aislante

El sistema de aislamiento de un transformador de distribución completamente sellado es la principal garantía de su desempeño eléctrico, y la selección de materiales de aislamiento afecta directamente su desempeño de aislamiento y confiabilidad operativa. En aplicaciones prácticas, los materiales aislantes de uso común incluyen principalmente papel impregnado con aceite mineral, resina epoxi y película de poliéster. Cada uno de estos materiales tiene sus propias características y es adecuado para diferentes escenarios de trabajo. Por ejemplo, el papel impregnado con aceite mineral se utiliza ampliamente en el sistema de aislamiento de transformadores de distribución tradicionales debido a sus buenas propiedades de aislamiento y estabilidad térmica; mientras que la resina epoxi juega un papel importante en los transformadores de tipo seco debido a su excelente resistencia mecánica y resistencia a la corrosión química. Para transformadores de distribución completamente sellados, la selección de materiales de aislamiento debe tener en cuenta las particularidades del entorno de trabajo, como la humedad, el rango de cambio de temperatura y las condiciones de carga. Además, a medida que los requisitos de protección ambiental se vuelven cada vez más estrictos, los nuevos materiales aislantes ecológicos, como los libres de halógenos y los libres de halógenos con bajo contenido de humo, se han convertido gradualmente en un punto de investigación. Las investigaciones muestran que la selección racional de materiales de aislamiento no solo puede mejorar el rendimiento del aislamiento del transformador, sino también extender su vida útil y reducir los costos de mantenimiento.

• Diseño de estructura de aislamiento

El diseño de la estructura de aislamiento es una parte importante del sistema de aislamiento del transformador de distribución completamente sellado. Su disposición razonable y diseño científico están directamente relacionados con el rendimiento eléctrico y la seguridad operativa del transformador. En aplicaciones prácticas, la estructura de aislamiento suele adoptar un diseño en capas para lograr un aislamiento eficiente entre componentes con diferentes potenciales. Por ejemplo, se colocan múltiples capas de papel aislante entre los devanados y el núcleo para mejorar la resistencia del aislamiento eléctrico; al mismo tiempo, se utilizan tabiques aislantes para separar los devanados de alto voltaje y los de bajo voltaje para evitar la aparición de descargas parciales. Además, el diseño de la estructura de aislamiento también debe considerar completamente la tensión térmica y la tensión mecánica que el transformador puede enfrentar durante la operación para garantizar su estabilidad en condiciones de trabajo complejas. Las investigaciones muestran que optimizar el diseño de la estructura de aislamiento no solo puede mejorar el rendimiento del aislamiento del transformador, sino también reducir efectivamente la tasa de fallas causadas por fallas de aislamiento. Especialmente en áreas de gran altitud, debido a que el aire enrarecido conduce a una disminución de la resistencia eléctrica, el diseño de la estructura de aislamiento debe ajustarse específicamente para cumplir con los requisitos operativos en entornos especiales.

3. Mecanismo de disipación de calor.

• Disipación natural del calor

El mecanismo de disipación de calor de un transformador de distribución completamente sellado es una garantía importante para su funcionamiento normal. El método de disipación de calor natural se utiliza ampliamente en transformadores pequeños y medianos debido a sus características simples y confiables. La disipación natural del calor se basa principalmente en la radiación térmica y la convección en la superficie del tanque del transformador para transferir el calor generado en el interior al entorno circundante. Específicamente, cuando el transformador está en funcionamiento, el calor generado por los devanados y el núcleo de hierro se transfiere primero a la pared interior del tanque de aceite mediante conducción de calor y luego se disipa al entorno circundante mediante radiación térmica y convección de aire en la superficie del tanque de aceite. Para mejorar la eficiencia de disipación de calor natural, generalmente se proporcionan disipadores de calor o estructuras corrugadas en la superficie del tanque de combustible para aumentar el área de disipación de calor y mejorar el efecto de transferencia de calor por convección. Además, el diseño del disipador de calor debe considerar de manera integral factores como la conductividad térmica, el coeficiente de forma y la disposición del material para lograr un rendimiento óptimo de disipación de calor. Las investigaciones muestran que un diseño razonable de disipación de calor natural no solo puede garantizar el funcionamiento seguro del transformador bajo carga nominal, sino también extender efectivamente su vida útil.

• Enfriamiento forzado (si corresponde)

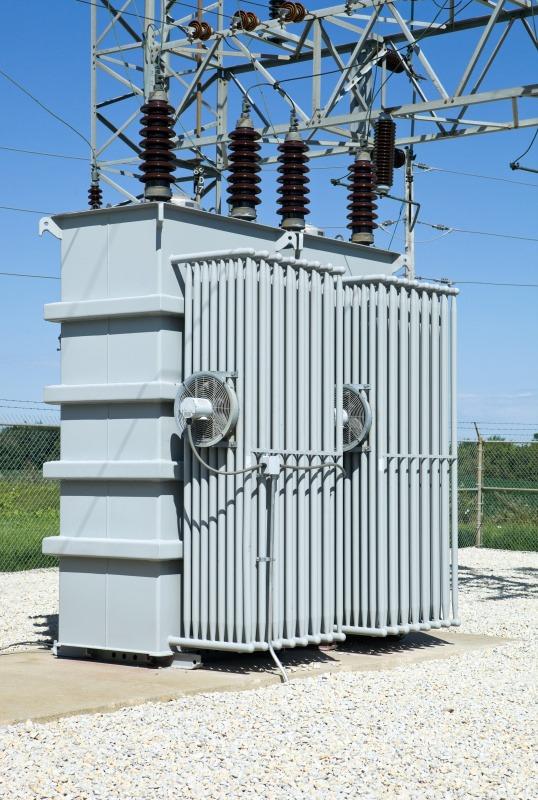

Para transformadores de distribución completamente sellados que funcionan con gran capacidad o carga elevada, es posible que la disipación de calor natural por sí sola no pueda satisfacer sus necesidades de disipación de calor. En este caso, es necesario introducir métodos de disipación de calor forzada para mejorar las capacidades de disipación de calor. La disipación forzada de calor generalmente se logra mediante equipos auxiliares como ventiladores y bombas de aceite, y la circulación forzada de medios de enfriamiento (como aire o aceite de transformador) se utiliza para acelerar la transferencia y disipación de calor. Por ejemplo, en algunos escenarios de aplicaciones de carga alta, se pueden usar radiadores enfriados por aire para impulsar el flujo de aire a través de ventiladores para mejorar significativamente la eficiencia de disipación de calor. En transformadores extra grandes, los sistemas de enfriamiento de circulación forzada de aceite a menudo se usan para transportar aceite caliente a un enfriador externo a través de una bomba de aceite para enfriarlo y luego regresar al transformador. La ventaja del método de enfriamiento forzado es su gran capacidad de disipación de calor y su rápida velocidad de respuesta, pero también tiene las desventajas de un alto consumo de energía y un mantenimiento complicado. Por lo tanto, en aplicaciones prácticas, se debe realizar una selección razonable en función de la capacidad, el entorno operativo y las características de carga del transformador para lograr un equilibrio entre el rendimiento de disipación de calor y la economía.

III. Principales ventajas en comparación con los transformadores tradicionales

• Vida útil significativamente extendida: dado que el oxígeno y la humedad no pueden entrar, la velocidad de envejecimiento del aceite aislante se reduce en más del 50 %, la degradación de los materiales aislantes de papel se ralentiza y la vida útil del diseño puede alcanzar de 20 a 30 años.
• Verdaderamente libre de mantenimiento: durante la operación, no hay necesidad de inspecciones periódicas del núcleo, no es necesario reemplazar el desecante del respirador, no es necesario reponer el aceite o filtrar el aceite, solo se requieren inspecciones externas y los costos de operación y mantenimiento se reducen en más del 60%. Está especialmente indicado para su instalación en lugares con transporte inconveniente o situaciones desatendidos.
• Alta confiabilidad y adaptabilidad ambiental: El nivel de protección puede alcanzar IP67, y puede soportar polvo, niebla salina, humedad y ambientes costeros corrosivos, e incluso puede funcionar cuando se sumerge en agua por un corto tiempo. Al mismo tiempo, al no disponer de conservador de aceite, ocupa un área menor y tiene mayor resistencia mecánica contra cortocircuitos.
• Seguridad y protección del medio ambiente: el aceite está aislado del aire, lo que reduce el riesgo de lodos y de incendio causados ​​por la oxidación del aceite, y también evita que el aceite contamine el ambiente externo.

IV. Limitaciones y notas

• El costo inicial es ligeramente mayor: la línea de producción de tanques de aceite corrugados y la tecnología de placa elástica son complejas y el costo es aproximadamente entre un 15% y un 20% más alto que el de los transformadores ordinarios de la misma capacidad, pero a menudo es más rentable en términos de costo total del ciclo de vida (TCO).
• El mantenimiento es difícil: una vez que se produce una fuga en la soldadura, es difícil apretarla tan fácilmente como una conexión de perno en el sitio y, por lo general, es necesario devolverla a la fábrica para su reparación; y algunos modelos no tienen un indicador de nivel de aceite transparente externo, por lo que se requiere una varilla sonda para detectar el nivel de aceite, y el monitoreo no es tan intuitivo como los tradicionales.
• Puntos de inspección antes de la operación: Antes de la instalación y operación, asegúrese de quitar la placa de presión fija de transporte (pasador de sellado) en la válvula de liberación de presión; de lo contrario, la presión no se puede liberar cuando la presión interna es anormal, lo que puede causar que el tanque se deforme.

V. Principales escenarios de aplicación

Los transformadores de distribución completamente sellados se utilizan ampliamente en:

• Red de distribución urbana y residencial: áreas residenciales, complejos comerciales, salas de distribución de energía subterráneas (altos requisitos de resistencia a la humedad);
• Áreas con ambientes hostiles: áreas costeras con niebla salina, parques industriales químicos, minas, áreas de gran altitud y alta humedad;
• Nuevas energías y suburbios exteriores: parques fotovoltaicos/eólicos, transformación de redes eléctricas rurales, transformadores de distribución en zonas montañosas (donde el mantenimiento es inconveniente);
• Subestación tipo caja: como unidad central incorporada, ahorra espacio y mejora el sellado general.

Con la popularización de S20, SH15 y otras aleaciones amorfas y productos de láminas de acero al silicio de alta eficiencia, los transformadores de distribución completamente sellados se están convirtiendo en un "guardián invisible" más estable y sin preocupaciones en la red de distribución, impulsados ​​por el doble impulso de ahorro de energía y reducción del consumo (fondo de "carbono dual") y operación y mantenimiento inteligentes.
