Disyuntor electrónico de caja moldeada

Fabricante de disyuntores electrónicos de caja moldeada de China: proveedores de OEM/ODM de alta calidad con precios competitivos. Los MCCB electrónicos adquieren señales de corriente en tiempo real a través de sensores de corriente (como transformadores de corriente) y las envían a la unidad de control electrónico (ETU) para su análisis y procesamiento. Cuando se detecta una sobrecarga, un cortocircuito o una falla a tierra, el módulo electrónico emite un comando de disparo, lo que hace que el actuador desconecte rápidamente el circuito.

Instrucciones de instalación

La instalación del disyuntor electrónico de caja moldeada es sencilla debido a su diseño modular o plug-and-play. Apague siempre la alimentación principal antes de comenzar la instalación. Siga el diagrama de cableado proporcionado por el fabricante. Asegúrese de que el cable con corriente y el cable de carga estén conectados correctamente. Si utiliza paneles solares o baterías, utilice un MCCB de dos vías. Esto garantiza la seguridad del sistema y evita daños. Apriete todos los cables para evitar que se aflojen. Los cables sueltos harán que el MCCB se dispare cuando no debería.

Utilice herramientas adecuadas para apretar los terminales.

Compruebe que el RMCCB se ajuste a su panel de distribución.

Después de la instalación, presione el botón de prueba para probar el MCCB.

Nota: Si no está seguro de cómo proceder, consulte a un electricista certificado.

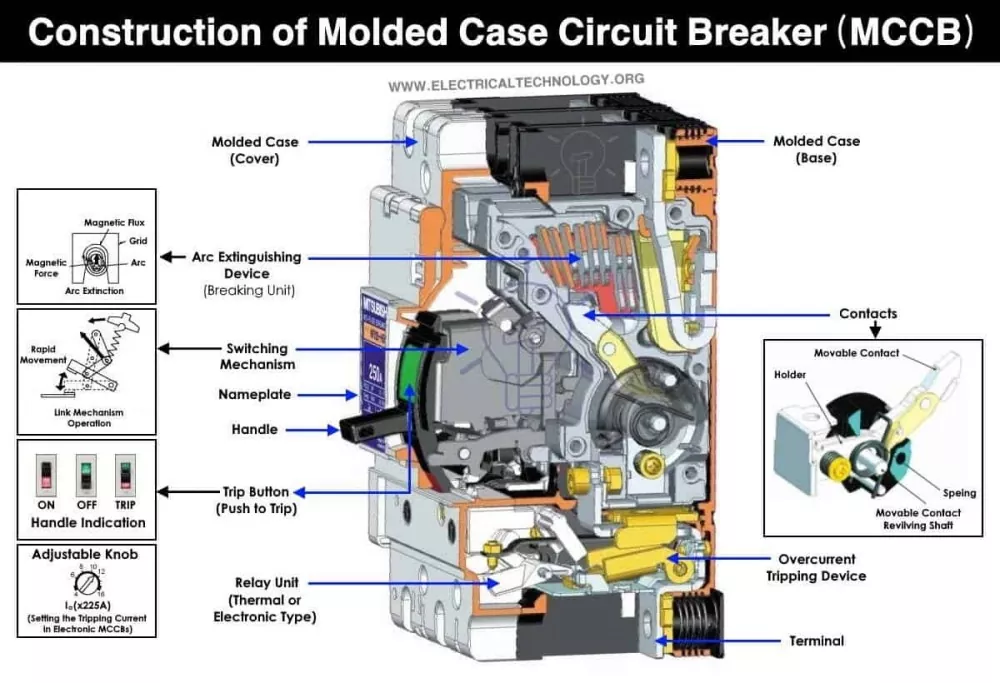

Construcción

Un MCCB está hecho de las siguientes partes principales, cada una explicada en detalle.

1. Conducto de arco

2. Contactos

3. Mecanismo operativo

4. Conector de terminales

5. Unidad de disparo térmico

6. Unidad de disparo magnético

7. Manija / Mecanismo sin disparo

8. Botón de viaje

Aplicaciones

Los disyuntores electrónicos de caja moldeada manejan corrientes extremadamente altas y son ideales para aplicaciones industriales de alta resistencia.

Configuración de disparo ajustable: en comparación con MCB, MCCB tiene un rango de aplicación más amplio, lo que puede respaldar su rendimiento porque tiene una mayor capacidad de manejo de corriente y una función de configuración de disparo ajustable. Adecuado para aplicaciones de corriente alta y baja.

Protección del motor: MCCB puede proteger motores grandes contra daños por sobrecarga cuando se utilizan en campos industriales. El disparo ajustable mencionado anteriormente está diseñado para soportar altas sobrecorrientes con el retraso necesario.

Protección de la máquina de soldar: La máquina de soldar consume una corriente muy grande. Si aún desea elegir MCB para solucionarlo, nosotros, como fabricante profesional, podemos decirle que es insoportable. Se recomienda que elija MCCB directamente.

Protección del alimentador de energía: este producto se utiliza para la distribución de energía en alimentadores de energía que transportan cientos de amperios y no es adecuado para MCB.

Protección de generador: Protege grandes generadores que producen cientos de amperios.

Protección del banco de capacitores: Los bancos de capacitores se utilizan para la corrección del factor de potencia. Al mismo tiempo, puede evitar corrientes elevadas.
