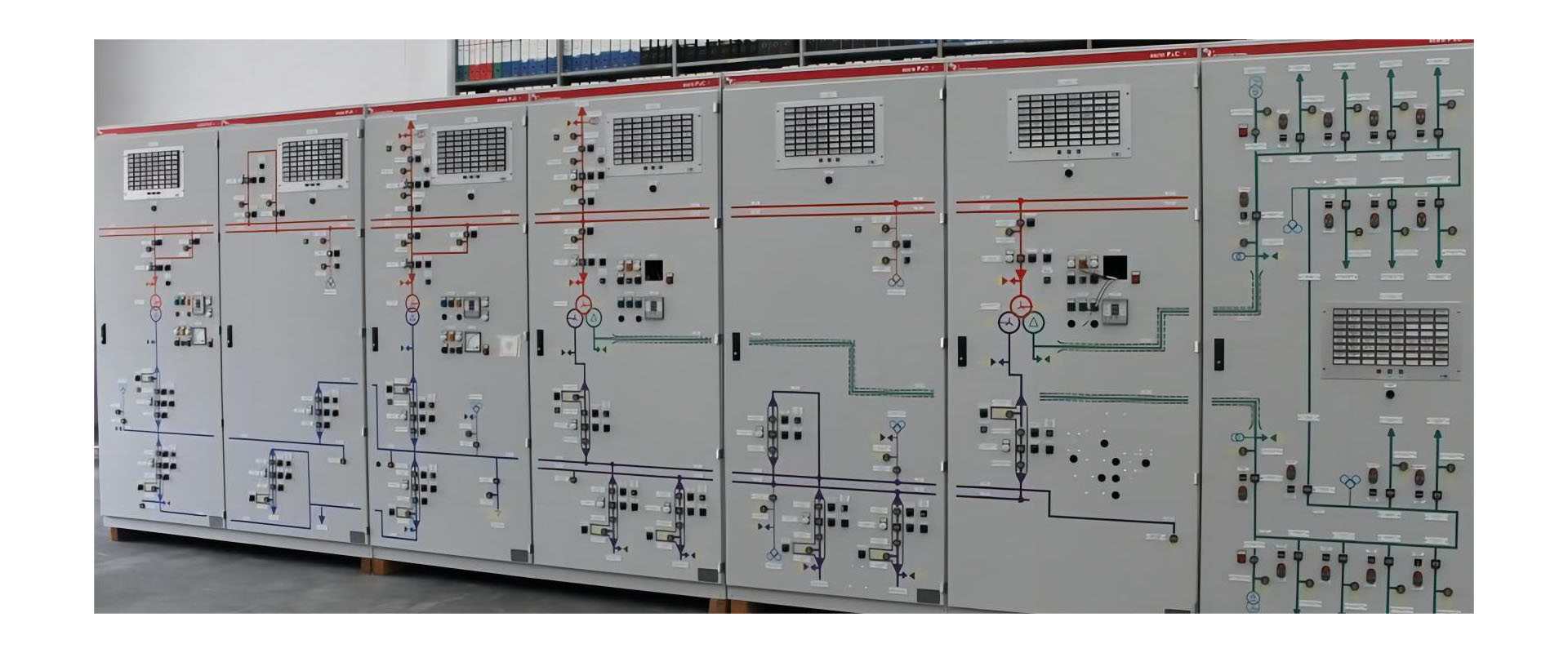

Equipo completo de bajo voltaje

1.Definición básica

El equipo completo de bajo voltaje es un conjunto completo de dispositivos eléctricos utilizados para la distribución, control y protección de energía en escenarios donde el voltaje CA es ≤ 1000 V y el voltaje CC es ≤ 1500 V. Incluye principalmente aparamenta de juego completo de baja tensión, armarios de distribución de baja tensión, cajas de distribución de baja tensión y otras categorías. Como equipo central para la transmisión de energía de bajo voltaje en sistemas eléctricos, se usa ampliamente en fábricas, edificios, nuevas energías y otros campos.

El diseño, producción y operación de dichos equipos deben cumplir estrictamente con la serie de estándares nacionales GB/T 7251 y deben pasar la Certificación Obligatoria de Producto de China (CCC). En la actualidad, los equipos completos de baja tensión se están actualizando hacia la inteligencia y la digitalización. El estándar internacionalRequisitos adicionales para equipos inteligentes de juego completo(IEC TS 63290), liderado y formulado por China, ha sido lanzado oficialmente, proporcionando una base internacional para el desarrollo industrial. La nueva generación de equipos inteligentes generalmente está equipada con puertas de enlace digitales y sensores inalámbricos, que pueden realizar monitoreo en tiempo real del estado operativo, mantenimiento predictivo de fallas y control remoto. Por ejemplo, la aparamenta de baja tensión digital ABB MNS® 3.0 y la aparamenta de juego completo de baja tensión doméstica Clase 1E para Hualong One son representantes típicos en la industria.

2. Composición del equipo

Las funciones principales de los equipos completos de baja tensión son: recibir y distribuir razonablemente la energía transmitida por transformadores; proteger circuitos contra sobrecargas y cortocircuitos; Realizar control de conmutación y monitoreo de operación de aparatos de conmutación internos.

Desde la perspectiva de la división de categorías, cubre gabinetes de distribución, tableros de distribución, cajas de control, cajas de distribución y otros equipos de bajo voltaje. Según sus funciones, se puede dividir en gabinetes PCC (Power Control Center) de tipo distribución y gabinetes MCC (Motor Control Center) de tipo motor. Los tipos de gabinetes comunes en sistemas de distribución de energía de bajo voltaje incluyen gabinetes de entrada, gabinetes de compensación de capacitores, gabinetes de acoplamiento, gabinetes de salida, etc. Los principales gabinetes de distribución extraíbles como MNS, GCS y GCK en el mercado se ensamblan con módulos estándar, adecuados para sistemas de suministro y distribución de energía con voltaje nominal ≤ 690 V y corriente nominal dentro de 6300 A.

Desde la perspectiva de la estructura eléctrica, el equipo se divide en circuito principal (circuito primario) y circuito auxiliar (circuito secundario). El circuito principal es responsable de la transmisión de energía y sus componentes principales incluyen disyuntores, fusibles, contactores, relés térmicos, transformadores de corriente, etc. El circuito auxiliar es responsable del control y la transmisión de señales, y sus componentes principales incluyen medidores, botones de control, relés, unidades de monitoreo y control, etc.

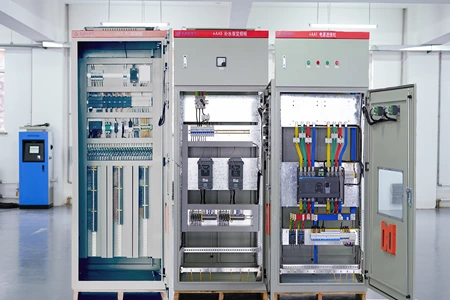

Desde la perspectiva de la estructura física, un gabinete estándar incluye un cuerpo de gabinete para soporte y protección, barras colectoras principales y barras colectoras secundarias para transmisión de energía, así como cámaras de barras colectoras, un área de instalación para equipos y componentes eléctricos, y una cámara de conexión de cables para instalar y conectar cables alimentadores. En el caso de cuadros de grupo completo de baja tensión de tipo extraíble, sus componentes se instalan en cajoneras extraíbles.

3. Principio de funcionamiento

A.Proceso básicoLas tareas principales de los equipos de distribución completos de bajo voltaje son: recibir energía de los transformadores, distribuirla a cada circuito alimentador a través de barras colectoras y suministrar energía a los equipos aguas abajo; proteger circuitos contra sobrecargas y cortocircuitos; controlar con precisión la conmutación y el monitoreo de aparatos de conmutación internos.

B.Transferencia automática de energía dual Los dos disyuntores entrantes y el disyuntor del acoplador de bus están interbloqueados eléctrica/mecánicamente. Cuando falla un circuito, la fuente de alimentación de respaldo se enciende automáticamente para mejorar la confiabilidad del suministro de energía.

DO.Modo de trabajo inteligenteEl bus de campo + sistema PLC/SCADA realiza control remoto, recopilación de datos, monitoreo de estado, diagnóstico inteligente y mantenimiento predictivo.

4. Principales tipos y productos

4.1 Gabinetes de distribución extraíbles

A.Representante: MNS, GCS, GCK

B.Estándares: IEC 60439-1, GB/T 7251

DO.Aplicación: sistemas de distribución y suministro de energía de 50 Hz, ≤690 V, ≤6300 A

4.2 Aparamenta de tipo fijo separado

A.Representante: GCD

B.Composición: Gabinete Power Center (PC) + Gabinete Motor Control Center (MCC)

4.3 Equipo completo digital inteligente

A.Configuración estándar: Gateway, sensores, medición de temperatura inalámbrica, módulos de comunicación

B.Capacidades: Monitoreo remoto, alerta temprana, gestión de operación y mantenimiento.

5. Parámetros técnicos y estándares

5.1 Parámetros técnicos básicos

· CA: ≤ 1000 V, frecuencia ≤ 1000 Hz

· CC: ≤ 1500 V

· Uso común industrial: ≤ 690 V, corriente máxima 6300 A

5.2 Estándares Nacionales

· GB/T 7251.1-2023: Reglas generales para conjuntos de aparamenta y control de baja tensión

· GB/T 7251.2-2023: Conjuntos de aparamenta y control de potencia (reemplaza la versión anterior GB/T 7251.12-2013)

· GB/T 7251.3: Requisitos particulares para cuadros de distribución

· GB/T 7251.4: Requisitos particulares para ensamblajes para obras de construcción

· GB/T 15576: Equipo completo de compensación de potencia reactiva de baja tensión

5.3 Estándares Internacionales

· IEC TS 63290: Requisitos adicionales para equipos inteligentes completos (dirigidos y formulados por China)

5.4 Certificación y Supervisión

· Obligatorio: Certificación CCC (basada en GB/T 7251.2-2023)

· Voluntario: CQC 3177-2025 Especificación técnica de certificación de ahorro de energía

· Elementos de inspección de muestreo: marcado, configuración de componentes, circuitos y conexiones internos, terminales de conductores externos, cableado, rendimiento y funciones operativas, propiedades dieléctricas, protección contra descargas eléctricas e integridad de los circuitos de protección, espacio libre y distancia de fuga, etc.

6. Campos de aplicación

A.Industria y energía tradicionales: centrales eléctricas, subestaciones, empresas industriales y mineras, petróleo, industria química, metalurgia, utilizadas para sistemas de suministro y distribución de energía como distribución de energía, control de motores y conversión y control de energía de iluminación.

B.Municipal y Construcción: Construcción municipal, edificios, propiedades de centros comerciales, grandes empresas, hospitales, escuelas, complejos comerciales y otros lugares de sistemas de distribución de energía.

DO.Infraestructura emergente y crítica: especialmente adecuada para escenarios de aplicaciones de energía críticas con altos requisitos de confiabilidad e inteligencia del suministro de energía, como centros de datos, nuevas energías y tránsito ferroviario.

D.Propósitos principales: Distribución de energía, conversión, control y compensación de energía reactiva para garantizar un suministro de energía estable y seguro.

7. Requisitos de operación de seguridad

7.1 Puntos clave de la inspección de operación

· Etiquetas y números claros y correctos de componentes eléctricos en el panel de distribución de energía y el panel; Fijación firme, posición precisa y operación flexible de todas las manijas, botones y teclas de operación en el panel, de acuerdo con las condiciones reales del sitio.

· Indicación correcta de luces de señalización de cierre/disparo y otras señales en el cuadro de distribución de energía.

· Contactos firmes de seccionadores, disyuntores, fusibles, transformadores, etc., sin sobrecalentamiento ni decoloración.

· Sin daños ni envejecimiento del aislamiento de los cables del circuito secundario.

· Cuando hay un tablero mímico de operación en el panel de distribución de energía, el tablero mímico es consistente con el estado operativo del equipo eléctrico en el sitio.

· Medidores firmes o cubiertas de vidrio, indicaciones precisas del medidor.

· Buenas lámparas de iluminación en la sala de distribución de energía, iluminación brillante y uniforme, sin deslumbramiento al observar los medidores.

· Manejar los problemas encontrados en la inspección de manera oportuna y mantener registros.

7.2 Especificaciones de seguridad para trabajos bajo tensión en tensión

· Los trabajos bajo tensión deben ser supervisados ​​por una persona especial, utilizar herramientas con mangos aislados, pararse sobre materiales aislantes secos, usar guantes aislantes, cascos de seguridad y ropa de trabajo de manga larga. Está estrictamente prohibido utilizar limas, reglas metálicas, cepillos y plumeros con objetos metálicos.

· Cuando trabaje en líneas vivas de bajo voltaje erigidas en el mismo poste que alto y bajo voltaje, primero verifique la distancia de las líneas de alto voltaje y tome medidas para evitar el contacto accidental con equipos vivos de alto voltaje.

· Antes de aislar los conductores activos de baja tensión, los trabajadores no deberán cruzarlos.

· Cuando trabaje en dispositivos de distribución de energía activos de bajo voltaje, asegúrese de un buen aislamiento o la correspondiente distancia segura entre el cuerpo humano y la tierra, el cuerpo humano y el metal circundante conectado a tierra, el cuerpo humano y otros conductores. Se tomarán medidas de aislamiento para evitar cortocircuitos entre fases y puestas a tierra monofásicas.

· Distinga los cables de fase y neutro antes de subir a los postes y seleccione una buena posición de trabajo.

· Al desconectar cables, desconecte primero los cables de fase y luego los cables neutros; la secuencia se invierte al conectar los cables.

· Debido a la pequeña distancia entre fases de bajo voltaje, se debe tener cuidado para evitar que el cuerpo humano toque dos extremos de cables al mismo tiempo durante el mantenimiento.
