Transformador de distribución de tipo seco fundido de resina epoxi

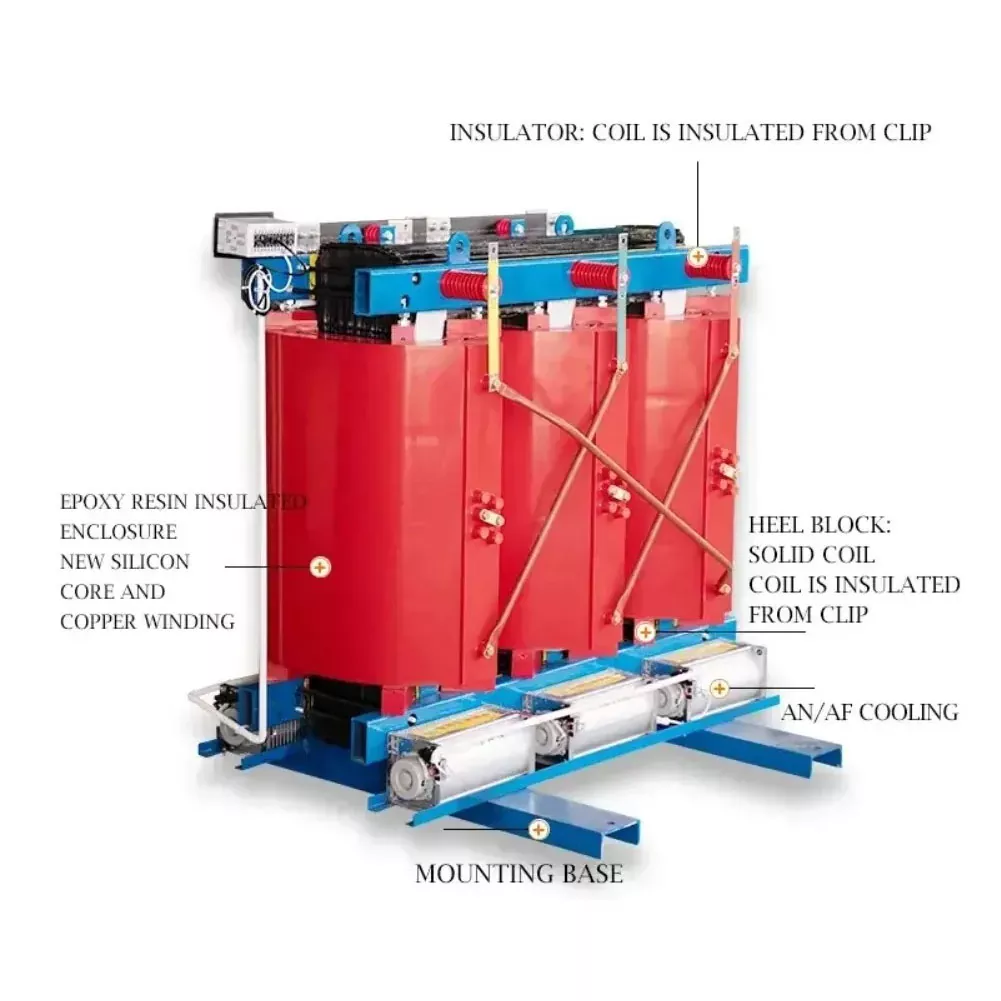

Bienvenido a comprar este transformador de distribución de tipo seco fundido con resina epoxi de la fábrica de Ceho. Como las bobinas del transformador tipo seco aislado con resina están encapsuladas por resina epoxi, no son inflamables, son a prueba de fuego, a prueba de explosiones, no requieren mantenimiento, no contaminan, tienen un volumen pequeño y pueden instalarse directamente en el centro de carga. Mientras tanto, el diseño científico y razonable y la tecnología de fundición permiten que los productos tengan una menor capacidad de descarga, bajo nivel de ruido y una fuerte disipación de calor. Este producto puede funcionar durante mucho tiempo con una carga nominal del 140% en condiciones de refrigeración por aire forzado. Además, el transformador de tipo seco está equipado con controladores de temperatura inteligentes, tiene funciones de alarma de problema, alarma de sobretemperatura, disparo por sobretemperatura y caja negra, se puede conectar con la computadora a través de la interfaz serial RS485 para realizar monitoreo y control centralizados.

Enviar Consulta

Descripción del Producto

Este transformador de distribución de tipo seco fundido de resina epoxi es seguro, libre de contaminación y retardante de llama. Puede instalarse directamente en el centro de carga y ofrece ventajas como funcionamiento sin mantenimiento, fácil instalación, bajos costos operativos generales, bajas pérdidas y excelente resistencia a la humedad. El transformador Ceho puede funcionar normalmente con un 100% de humedad y puede ponerse en uso sin presecado cuando está inactivo. Presenta baja descarga parcial, bajo nivel de ruido y fuerte disipación de calor, y puede soportar el 120% de su carga nominal en condiciones de enfriamiento por aire forzado.

Parámetros técnicos

Capacidad de tarifa (kVA)	Combinación de voltaje Y toca Rango			Símbolo de conexión	Pérdida sin carga (w)	pérdida de carga (W)	Corriente sin carga (%)	Impedancia de cortocircuito (%)
Capacidad de tarifa (kVA)	Alto voltaje (KV)	Rango de tomas de alto voltaje (%)	Bajo Voltaje (KV)	Símbolo de conexión	Pérdida sin carga (w)	pérdida de carga (W)	Corriente sin carga (%)	Impedancia de cortocircuito (%)
30	6 6.3 6.6 10 10.5 11	±5% ±2x2,5%	0.4	Dyn11	170	710	2.6	4
50					240	1000	2.2
80					330	1380	2.2
100					360	1570	2
125					420	1850	1.8
160					490	2130	1.8
200					560	2530	1.6
250					650	2760	1.6
315					790	3470	1.4
400					880	3990	1.4
500					1045	4880	1.4
630					1210	5880	1.2

Proceso de diseño y fabricación.

Con más de 320 años de experiencia en diseño, fabricación y pruebas de transformadores, CEHO ha desarrollado un software avanzado de diseño paramétrico 3D+ capaz de automatizar el diseño, la optimización de costos y la simulación.

Teniendo plenamente en cuenta los estándares nacionales e industriales, garantizamos un diseño de producto superior.

Los conductores de bobinado de alta tensión están fabricados con conductores de alta calidad y reforzados con fieltro de fibra de vidrio cortado. Se utiliza un avanzado sistema de fundición al vacío de Heydrich para la fundición en condiciones de vacío, suprimiendo eficazmente la descarga parcial (PDF) con una tasa de PDF ≤5pc.

El devanado de baja tensión utiliza conductores de láminas de alta calidad y se enrolla en una máquina bobinadora automática de láminas. Esta máquina emplea un dispositivo de engarce de tensión hidráulico patentado que ahorra energía con una precisión de detección de ±0,5 mm y tecnología avanzada de soldadura por arco de argón, lo que desempeña un papel crucial para garantizar la calidad del bobinado.

El núcleo del transformador de distribución de tipo seco fundido con resina epoxi utiliza láminas de acero de silicio orientado de alta permeabilidad y alta calidad, tratadas con un proceso de rectificado de bisel completo de 45° y recubiertas con un recubrimiento especial a prueba de humedad y óxido, lo que reduce eficazmente los niveles de corriente sin carga y de ruido.
