Unidad principal de anillo con aislamiento de gas ecológico HB-12

Ceho es un fabricante en China y usted puede comprar nuestra unidad principal de anillo con aislamiento de gas ecológico HB-12 con confianza. Y le ofreceremos el mejor servicio postventa y entrega oportuna. Esta unidad principal en anillo es un conjunto completo de dispositivos de distribución de energía de 12 KV, CA trifásica 50 Hz, sistema de un solo bus y de un solo segmento de bus.

Enviar Consulta

Descripción del Producto

La unidad principal de anillo con aislamiento de gas ecológico HB-12 es un conjunto completo de equipos de distribución con un voltaje de 12 KV, CA trifásico de 50 Hz, sistema de barra colectora única y sección de barra colectora única. Tiene una estructura simple, operación flexible, enclavamiento confiable y una instalación conveniente. Se pueden proporcionar a diferentes usuarios soluciones técnicas satisfactorias para diferentes aplicaciones. Al adoptar tecnología de sensores, tecnología de control automático y tecnología de la información, junto con un rendimiento técnico avanzado y soluciones de ensamblaje simples y flexibles, puede satisfacer las demandas del mercado en constante cambio y es adecuado para los requisitos inteligentes de las redes eléctricas.

La unidad principal de anillo con aislamiento de gas ecológico HB-12 es aplicable a redes de anillo de cables industriales y civiles y proyectos de terminales de redes de distribución. En cuanto a la recepción y distribución de energía eléctrica, es particularmente adecuada para la distribución de energía en áreas residenciales urbanas, pequeñas subestaciones secundarias, oficinas de conmutación, cajas de derivación de cables, subestaciones tipo caja, empresas industriales y mineras, centros comerciales, aeropuertos, metros, generación de energía eólica, hospitales, instalaciones deportivas, ferrocarriles, túneles y otros lugares.

Condiciones de servicio

Temperatura del aire ambiente: -40 ℃ -+50 ℃

Humedad: Valor relativo promedio máximo, diario<95%, mensual<90%

Altitud: ≤4000 M

Resistencia sísmica: 8 grados

Se puede negociar el uso en condiciones especiales.

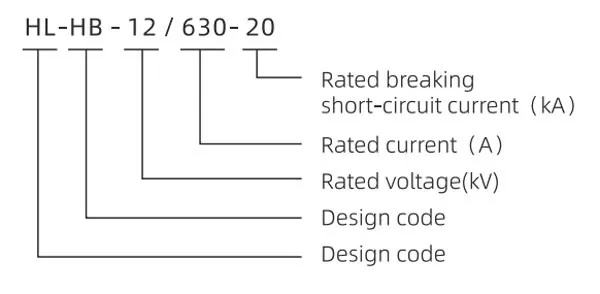

Modelo

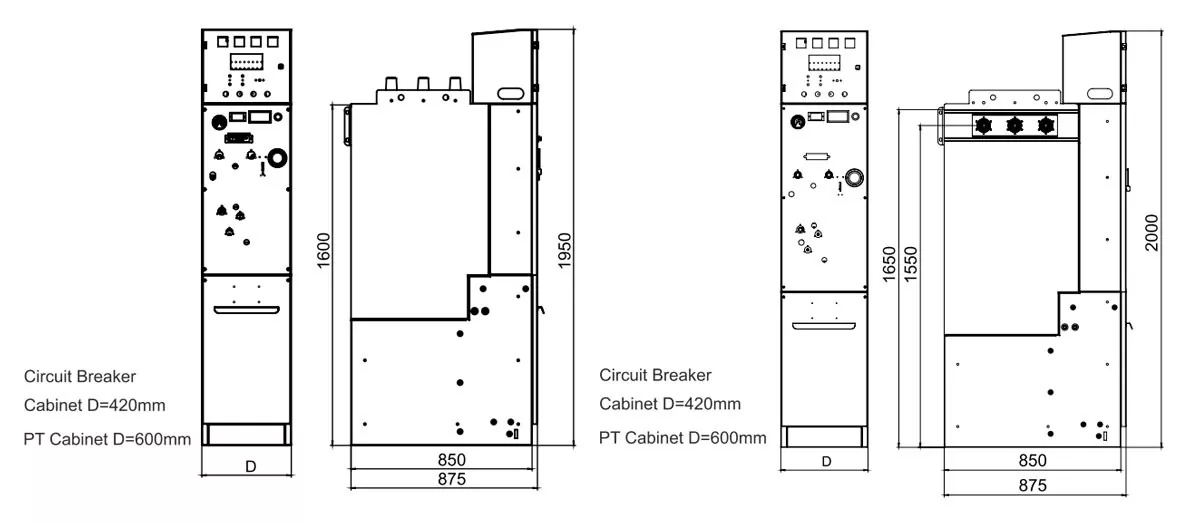

Dimensiones del tablero de distribución

Tamaño del gabinete (Ancho×Profundidad×Alto)	Gabinete de disyuntores	Armario de conexión de cables	Gabinete PT
Expansión superior	420×850×1950	420×850×1950	600×850×1950
Expansión lateral	420×850×2000	420×850×2000	600×850×1950

Parámetro técnico

Los principales parámetros técnicos de la RMU con aislamiento de gas ambiental.

Tensión nominal	kV	12
Corriente nominal	A	630
Método de extinción de arco		Tubo del interruptor de vacío
método de aislamiento		Aire puro o nitrógeno
Corriente nominal de corte en cortocircuito	kV	20
Tiempos nominales de corte en cortocircuito	Veces	30
Corriente nominal de cierre de cortocircuito (pico)	kV	50
Corriente nominal soportada de corta duración 3 s (rms)	el	20 (Circuito principal), 17, 4 (Circuito de tierra)
Corriente nominal máxima soportada	el	50 (Circuito principal), 43, 5 (Circuito de tierra)
Tensión soportada de frecuencia de alimentación (1 min)	kV	42 (Fase a tierra, fase a fase), 48 (ruptura)
Tensión soportada al impulso del rayo	kV	75(Fase a tierra, fase a fase), 85(ruptura)
Descarga parcial	ordenador personal	≤20
Secuencia nominal de operaciones de vcbs.		O-0.3s-co-180s-co
Resiste fallas de arco interno	KA\S	20/0,5
Vida mecánica	Veces	10000 (VCB) 3000 (Seccionador de aislamiento, Seccionador de tierra)
Resistencia del circuito principal de cada fase.	mΩ	120
Corriente nominal de cierre de cortocircuito del seccionador de puesta a tierra (valor de pico)	El	43, 5
Horarios de cierre del seccionador de tierra	Veces	2
Grado de protección	MPa	IP67 (caja de gas), IP4X (caja del cuerpo)
Presión nominal de gas (presión manométrica)	MPa	0.02
Presión mínima de gas de funcionamiento	0/0	0
Tasa de fuga anual nominal	ppm	0.01
Contenido de humedad en la caja de aire.	kV	≤150
Tensión soportada de frecuencia eléctrica del circuito auxiliar (1 min)		2

Parámetro técnico principal del disyuntor.

Tensión nominal	12
Corriente nominal	630
Corriente nominal de corte en cortocircuito	20
Corriente nominal de cierre de cortocircuito (pico)	50
Corriente nominal soportada de corta duración 3 s (rms)	20
Corriente nominal máxima soportada	50
Secuencia nominal de operaciones.	O.-0.3s-C.O.-180s-C.O.
Tensión soportada de frecuencia de alimentación (1 min)	42 (Fase a tierra, fase a fase), 48 (ruptura)
Tensión soportada de impulso de rayo (pico)	75 (Fase a tierra, fase a fase), 85 (ruptura)
Descarga parcial	≤5
Vida mecánica	10000
Resistencia del circuito principal por fase	≤110
Espaciado de contactos	9±1
Sobrecarrera de presión de contacto	3±0, 5
Presión final de contacto	1800±100N
Apertura trifásica (diferentes fases)	≤1
Tiempo de rebote del cierre de contacto	≤2
hora de cierre	≤70
Horario de apertura	≤60
Velocidad media de apertura	1.1+0.2
Velocidad media de cierre	0,8+0,2
Número nominal de cortes de corriente de cortocircuito	30
