Disyuntor de cajón universal inteligente

Ceho es un fabricante chino de disyuntores de cajón universales inteligentes. Este disyuntor universal tipo cajón es un disyuntor de aire de alta corriente (ACB) que integra control inteligente, alta capacidad de corte y diseño modular. Es adecuado para redes de distribución de energía CA de 50 Hz/60 Hz con voltajes nominales de 400 V ~ 690 V y corrientes nominales de 630 A ~ 7500 A. Las aplicaciones incluyen configuraciones industriales, comerciales, de edificios inteligentes y de centros de datos, lo que permite la distribución de energía, protección de líneas y monitoreo remoto.

Enviar Consulta

Descripción del Producto

Ceho es un fabricante líder de disyuntores de cajón universales inteligentes. Este disyuntor de cajón presenta un diseño tipo cajón con las siguientes ventajas:

Indicación de tres posiciones: Indica claramente tres posiciones: "Conectado", "Prueba" y "Aislado", lo que facilita el mantenimiento y las pruebas.

Reemplazo fácil: el cuerpo del disyuntor se puede extraer para un reemplazo rápido, lo que reduce el tiempo de corte de energía. El disyuntor está equipado con un enclavamiento mecánico para evitar un mal funcionamiento y garantizar la seguridad personal.

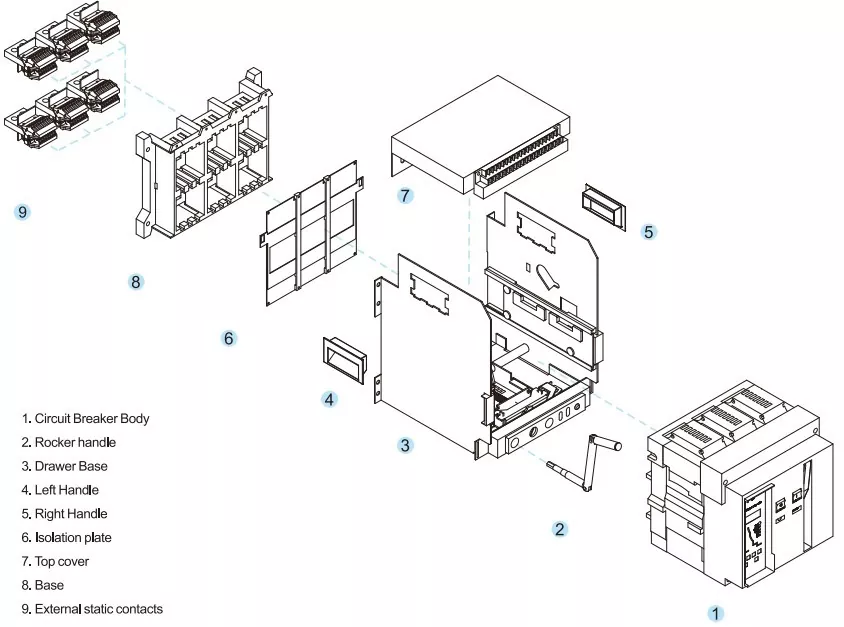

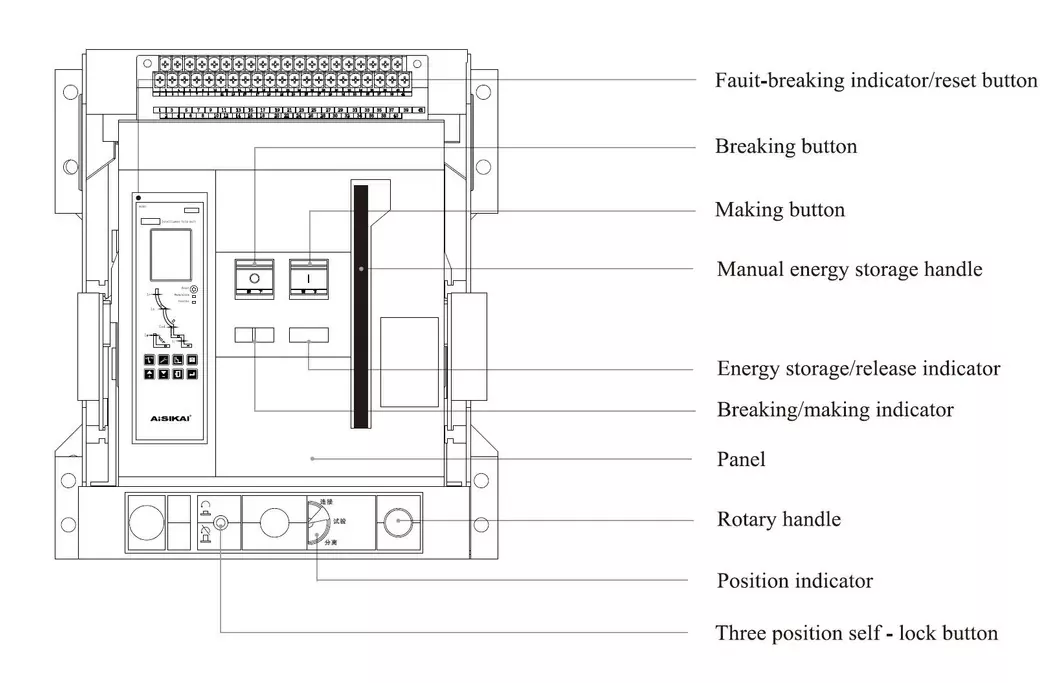

Descripción general de la estructura

PARÁMETRO TÉCNICO
Modelo	Corriente de clasificación de fotogramas Inm A	Corriente nominal en A	Tensión nominal soportada al impulso Uimmp kV	Clasificación Ue V	Cortocircuito límite nominal capacidad de ruptura UCI es el o-co		Capacidad nominal de corte en cortocircuito de servicio ICs de o-co-co-co		Resistencia nominal de corta duración Icw KA actual(1s) Retraso 0,4 s o-co		Pérdida de potencia (In) W
					400V	660/690V	400V	660/690V	400V	660/690V	Fijado	sorteo
ASKW1-2000	2000	630	12	CA 50Hz /60Hz 400V 690V	85	65	65	65	65	65	40	80
		800									60	130
		1000									90	205
		1250									90	205
		1600									140	310
		2000									170	310
ASKW1-2500	2500	2500			100	70	80	70	80	70	260	510
ASKW1-2500U	2500	2500			100	70	80	70	80	70	170	400
ASKW1-3200	3200	2000			100	70	80	70	80	70	170	400
		2500									260	510
		2900									320	650
		3200									420	760
ASKW1-4000	4000	3200			100	70	80	70	80	70	430	780
		3600									440	790
		4000									450	800
ASKW1-6300	6300	4000			120	85	100	85	100	85	1225
		5000									1250
		6300									1625
1.La distancia del arco es cero. 2. De esta forma, las capacidades de ruptura de la entrada superior y la entrada inferior son las mismas.

Diagrama de dimensiones
Inm	un milímetro	bmm	cmm
2000-3P/4P	306	173	346
2500 (económico)-3P/4P	306	173	346
2500 (tipo de distribución de energía residencial) -3P/4P	366	202.5	405
3200-3P/4P	366	202.5	405
4000-3P	366	202.5	405
4000-4P	306	173	346
6300-5000A/3P/4P	366	202.5	405
6300-6300A/3P/4P	366	202.5	405

Funciones funcionales inteligentes

Unidad de disparo inteligente: la serie de disyuntores de cajón universales inteligentes presenta múltiples funciones de protección que incluyen sobrecarga, cortocircuito, subtensión y falla a tierra, y admite configuraciones ajustables y protección selectiva.

Monitoreo remoto: el controlador tipo H admite comunicación remota, lo que permite telemetría, señalización remota y control remoto, adaptándose a redes inteligentes y sistemas de automatización de edificios.

Pantalla de estado: algunos modelos están equipados con una pantalla LCD que muestra parámetros operativos en tiempo real, como corriente, voltaje, potencia y registros de fallas.

Registro y diagnóstico de fallas: registra las causas de disparo, los tiempos y los valores actuales para facilitar el análisis y el mantenimiento.
