Disyuntor de corriente residual en miniatura

El disyuntor de corriente residual en miniatura, Ceho le proporciona una clase de dispositivos de seguridad eléctrica que pueden detectar y cortar circuitos eléctricos cuando hay una fuga en el circuito. También en esta función, puede proteger al personal y al equipo contra descargas eléctricas, riesgos de incendio u otros peligros causados ​​por fallas de línea, fallas de aislamiento o contacto accidental con piezas vivas.

Este producto funciona según la ley de corrientes de Kirchhoff, lo que significa que la corriente total que fluye hacia el nodo es igual a la corriente total que sale del nodo. Las corrientes viva y neutra en un circuito normal están equilibradas. Pero si ocurre una falla, parte de la corriente fluye a tierra. El RCCB es capaz de detectar este desequilibrio y reaccionar rápidamente para disparar y abrir el circuito.

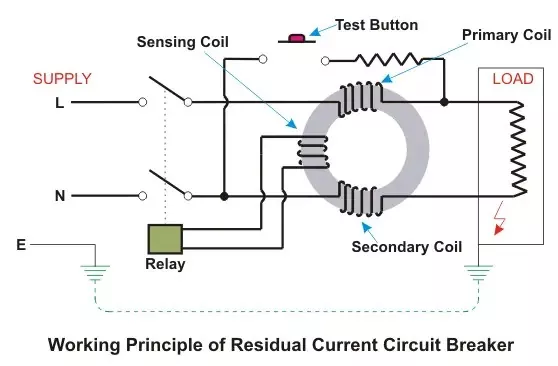

En su interior se encuentra un transformador toroidal con tres bobinas, que son la bobina viva, la bobina de neutro y la bobina de inducción. Cuando las corrientes están equilibradas, la bobina viva y la bobina neutra producen flujos magnéticos iguales y opuestos. Por el contrario, cuando está desequilibrado, se generará flujo magnético residual, por lo que el voltaje inducido en la bobina de inducción activa el relé para abrir los contactos del disyuntor de acción de corriente residual para completar el circuito.

Puntos clave de nuestros productos

·Disyuntor de corriente residual en miniatura: Dispositivo de seguridad que detecta e interrumpe un circuito cuando hay una fuga de corriente en el mismo.

·Principio de funcionamiento: La ley actual de Kirchhoff, como se mencionó anteriormente, detecta el desequilibrio entre vivo y neutro y actúa para prevenir peligro.

·Tipo: RCCB se puede dividir en tipos AC, A, B y F, adecuados para diferentes corrientes de fuga y aplicaciones; si es necesario, puede contactarnos para recibir asesoramiento sobre la selección, lo ayudaremos a considerar completamente el tipo de carga, la corriente operativa residual nominal (I Detalle n), la corriente nominal (In) y la cantidad de polos necesarios para el circuito, y luego emitir juicios y recomendaciones.

·Ventajas: RCCB proporciona la protección necesaria contra descargas eléctricas e incendios, soporta varios tipos de corrientes y cargas, y es fácil de instalar y mantener.

El disyuntor de corriente residual en miniatura tiene un botón de prueba que verifica el funcionamiento generando una pequeña corriente de fuga. Cuando se presiona el botón, el cable vivo en el lado de la carga se conectará a la línea cero de la fuente de alimentación, sin pasar por la bobina de la línea cero, y la corriente se desequilibrará y el disparo se activará en circunstancias normales. Si no hay disparo, puede ser una falla del RCCB o un error de cableado que requiere reparación o reemplazo.

Tipos de productos

Hemos mencionado diferentes tipos de disyuntores de corriente residual en miniatura antes. Ceho te los presentará detalladamente para que puedas elegirlos cómodamente.

● Tipo AC: sólo responde a corriente alterna pura. Si desea aplicaciones de uso general con equipos electrónicos o inversores que no produzcan corriente continua o pulsante, elíjalo.

● Tipo A: Responsivo para CA y CC pulsante. Existen dispositivos electrónicos que generan corriente rectificada o cortada, como ordenadores, televisores o luces LED, que son aptos para su uso.

● Tipo B: Responde a CA, CC pulsante y CC suave. Se sugiere que existan dispositivos que generen energía continua continua para su uso, y los inversores solares, cargadores de baterías y vehículos eléctricos son más comunes en nuestra cooperación.

● Tipo F: Responde a CA, CC pulsante, CC suave y CA de alta frecuencia hasta 1 kHz. Adecuado para convertidor de frecuencia, cocina de inducción o atenuador, etc. producirá equipos de corriente de alta frecuencia.
