Transformador de instrumentos combinado de fundición de resina epoxi trifásico

Como fabricante profesional, a Ceho le gustaría ofrecerle un transformador de instrumentos combinado de fundición de resina epoxi trifásico. Las características de diseño de los transformadores combinados incluyen la ausencia de aceite, la miniaturización, la alta confiabilidad y la ausencia de mantenimiento. Por ejemplo, el transformador adopta aislamiento de resina epoxi y fundición al vacío completamente cerrada de resina epoxi de alto voltaje, lo que mejora el rendimiento del aislamiento y la seguridad del equipo. Además, los alambres y cables secundarios del transformador combinado se conectan mediante cajas de conexiones selladas con plomo, que tienen funciones antirrobo y también son convenientes para la verificación en el sitio.

Parámetros técnicos

Los transformadores combinados incluyen varios tipos, como transformadores de corriente ordinarios, transformadores de corriente de tipo pasante, transformadores de corriente de tomas múltiples y transformadores de corriente con diferentes relaciones de transformación. Un transformador de corriente normal consta de un devanado primario, un devanado secundario, un núcleo y marco de hierro, una carcasa, terminales de cableado, etc. El principio de funcionamiento del transformador de instrumentos combinado es similar al de un transformador. Un transformador de corriente de tipo pasante no tiene devanado primario y genera flujo magnético a través de un cable que pasa a través del núcleo de hierro, generando así una corriente secundaria. Los transformadores de corriente de tomas múltiples obtienen múltiples relaciones de transformación diferentes agregando múltiples tomas para satisfacer las demandas de diferentes corrientes de carga. Los transformadores de corriente con diferentes relaciones de transformación proporcionan múltiples devanados independientes para satisfacer las necesidades de diferentes relaciones de transformación y niveles de precisión.

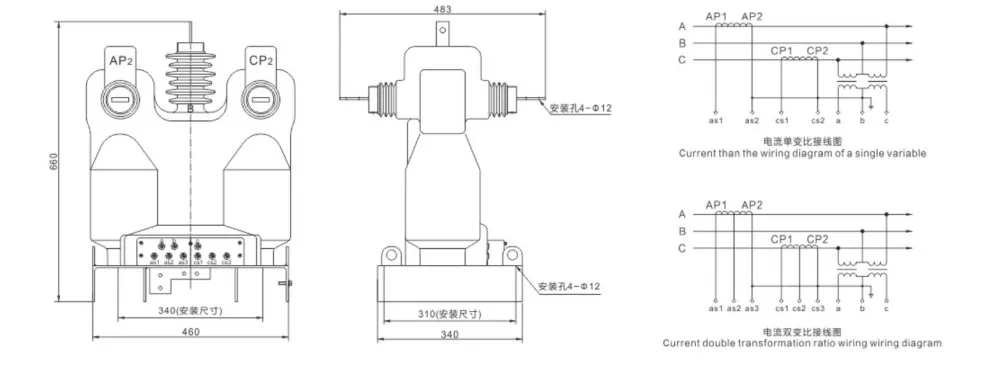

Dibujos externos

Solicitud

Los transformadores de instrumentos combinados de fundición de resina epoxi trifásicos se utilizan ampliamente en medición, medición y protección de energía en sistemas de energía. Por ejemplo, en líneas eléctricas y ramales de 10 kV, los transformadores combinados se utilizan para evaluar las pérdidas de la línea y para medir la energía eléctrica en los ramales laterales de alto voltaje de los transformadores de potencia. Además, hay una caja de medición de alto voltaje (transformador combinado) especialmente diseñada, que se compone principalmente de un transformador combinado y una caja de medidor de electricidad. Tiene las ventajas de una alta precisión de medición, peso ligero, fácil instalación y antirrobo de electricidad.
