Interruptor de aislamiento de alto voltaje para exteriores GW4

Puede estar seguro de comprar el interruptor de aislamiento de alto voltaje para exteriores Ceho GW4 en nuestra fábrica. Consta de base, soportes aislantes, piezas conductoras y mecanismo de funcionamiento. Cada poste tiene dos soportes, con una lámina conductora montada en el extremo superior de cada soporte. El contacto de la pala se sitúa entre los dos soportes. En el extremo inferior del soporte está montado un casquillo de cojinete. Impulsada por el mecanismo operativo, la hoja puede girar horizontalmente 90°, abriendo y cerrando así el interruptor.

Características estructurales

● Tipo giratorio horizontal de doble columna: Dos postes aisladores por polo, la hoja de contacto gira 90° horizontalmente en el medio para completar el cierre y la apertura, la rotura es visible, cumpliendo con los requisitos de las "cinco protecciones".

● Todas las series pueden equiparse con interruptores de puesta a tierra: se puede seleccionar conexión a tierra simple, conexión a tierra doble o sin conexión a tierra; el interruptor de puesta a tierra y el interruptor principal están interbloqueados.

● Mecanismo de operación flexible: Interruptor de aislamiento de alto voltaje para exteriores GW4, configuración estándar CS11 (manual) o CS17 (con conexión a tierra), mecanismo eléctrico CJ6 opcional para operación remota.

● Alta resistencia a la corrosión: las piezas conductoras están chapadas en plata/estaño, las piezas de acero son galvanizadas en caliente o de acero inoxidable, la base está hecha de aleación de aluminio o acero galvanizado en caliente, adecuada para zonas costeras y muy contaminadas.

● Diseño modular: tres polos están unidos mediante una biela, el ajuste de fase se puede realizar rápidamente en el sitio y el ángulo de instalación se puede ajustar de 0 a 30°.

¿Por qué elegirnos?

◆ El interruptor de aislamiento de alto voltaje para exteriores GW4 adopta una estructura de conmutación de contactos y apertura de doble columna, que presenta limpieza automática de contactos y confiabilidad de contacto mejorada.

◆ Los dedos de contacto están hechos de un nuevo tipo de material con alta resistencia, alta conductividad y alta elasticidad. Los contactos se sujetan mediante la fuerza elástica de los propios dedos de contacto, evitando la disminución en la fuerza de sujeción del contacto causada por la corrosión del resorte y el recocido térmico, evitando así un círculo vicioso de mayor resistencia de contacto y calentamiento de contacto exacerbado.

◆ La parte giratoria del interruptor está diseñada para funcionar sin mantenimiento. La base giratoria adopta una estructura sellada, evitando la entrada de vapor de agua, polvo y gases nocivos. Esto garantiza que los cojinetes y la grasa a base de disulfuro de molibdeno y litio siempre funcionen en un buen ambiente, evitando la oxidación, la pérdida de grasa y la desecación, asegurando así que el par de funcionamiento del interruptor de aislamiento de alto voltaje para exteriores GW4 no aumentará después de un funcionamiento prolongado. Se utilizan pasadores de acero inoxidable que combinan con la estructura de soporte autolubricante sin aceite; Los componentes de acero están galvanizados en caliente, lo que garantiza que sean flexibles, livianos, confiables y libres de óxido.

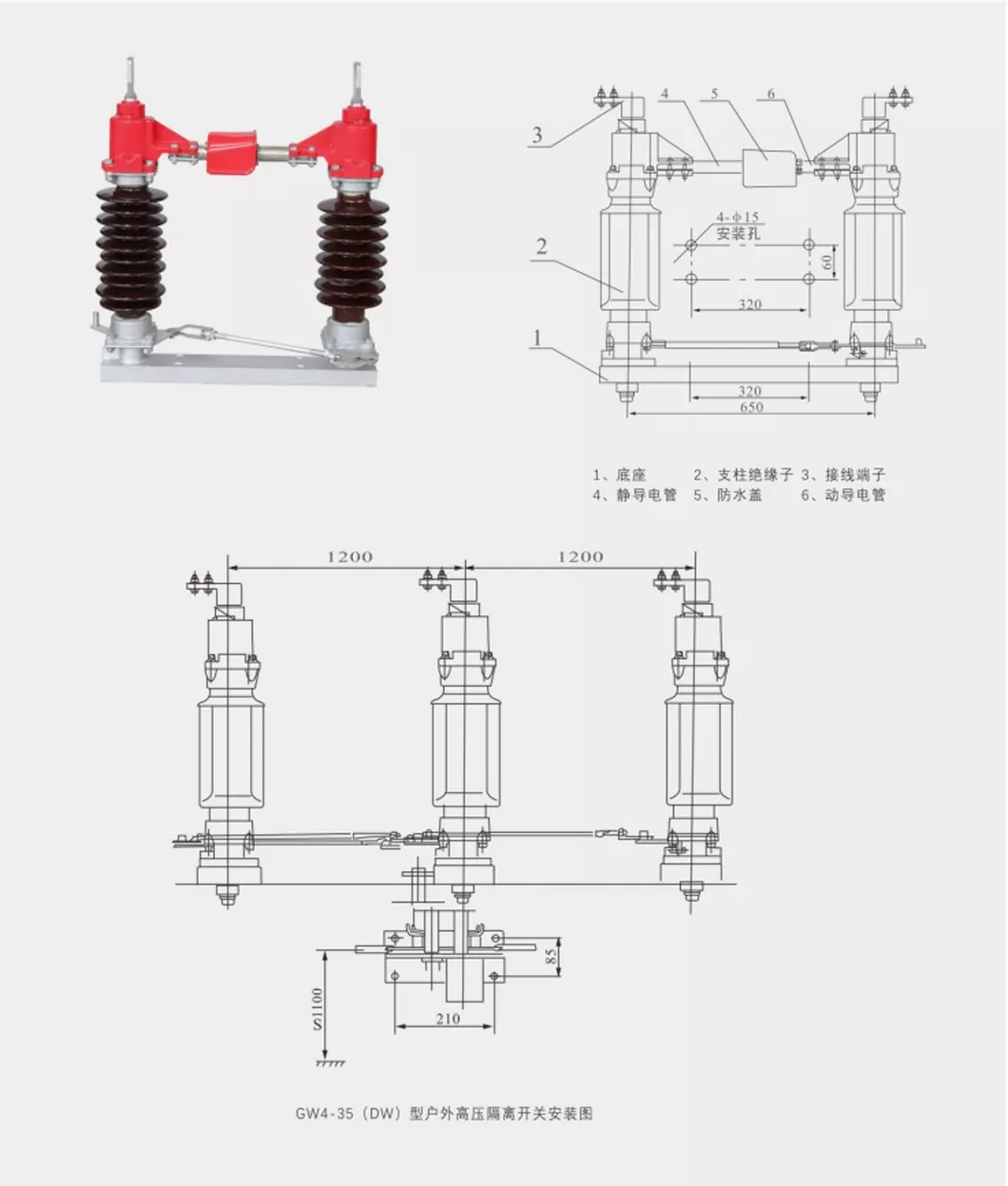

Dimensiones de forma y instalación

Principales parámetros técnicos
