Interruptor de aislamiento de alto voltaje para exteriores GW9

Ceho es un fabricante y proveedor especializado en el suministro de interruptores de aislamiento de alto voltaje para exteriores GW9. Los interruptores de la serie GW9 son adecuados para equipos eléctricos de alto voltaje para exteriores con tensiones nominales trifásicas de CA de 50 Hz de 0 kV/15 kV/20 kV. Se utilizan para el aislamiento eléctrico de líneas de transmisión de alto voltaje durante la transferencia sin carga, mantenimiento de barras colectoras de alto voltaje, disyuntores y otros equipos eléctricos, así como para el aislamiento eléctrico de líneas de alto voltaje vivas. Nuestro producto se puede dividir en circuitos de aislamiento de corriente inductiva y de condensadores pequeños. Su estructura es simple y razonable, utiliza accesorios de cobre y aluminio, una carcasa sellada de acero inoxidable y una base galvanizada en caliente, lo que proporciona una excelente resistencia a la presión y a la corrosión, y un rendimiento confiable. Ligero y fácil de instalar, que no requiere limpieza ni mantenimiento periódico, es adecuado para diversas secciones y ramales de líneas de distribución de 10-20 kV en áreas urbanas y rurales, así como secciones de mantenimiento con puntos de desconexión claramente visibles. El económico interruptor de aislamiento de alto voltaje para exteriores GW9 es un conveniente dispositivo eléctrico de alto voltaje para exteriores.

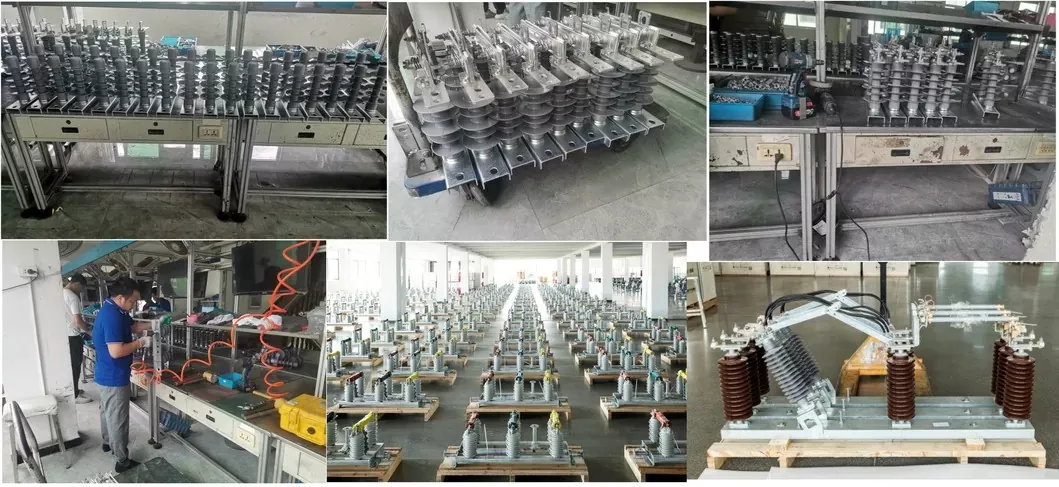

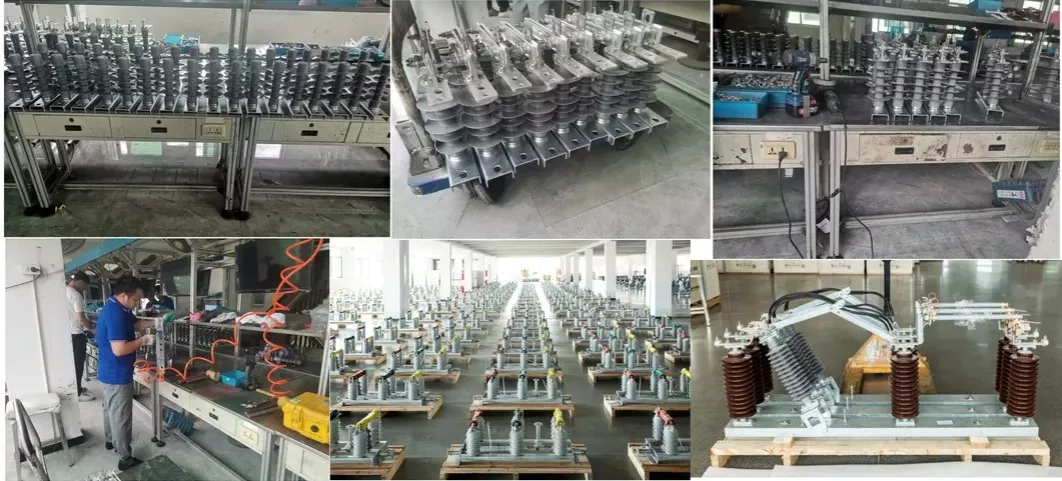

nuestra fábrica

(H)El seccionador/interruptor de aislamiento monofásico de CA de alto voltaje para exteriores de la serie (H)GW9-12 (en lo sucesivo denominado "interruptor seccionador/de aislamiento") se utiliza para conmutar líneas de 10 kV bajo voltaje y sin carga, y para el aislamiento eléctrico de buses de alto voltaje reacondicionados, disyuntores y otros equipos eléctricos de líneas de alto voltaje vivas.

Los seccionadores/interruptores de aislamiento cumplen con los estándares técnicos de los interruptores de aislamiento y seccionadores de tierra de voltaje y corriente GB/T 1985-2014, los interruptores de aislamiento y seccionadores de tierra de CA de alto voltaje DL/T 486-2010.

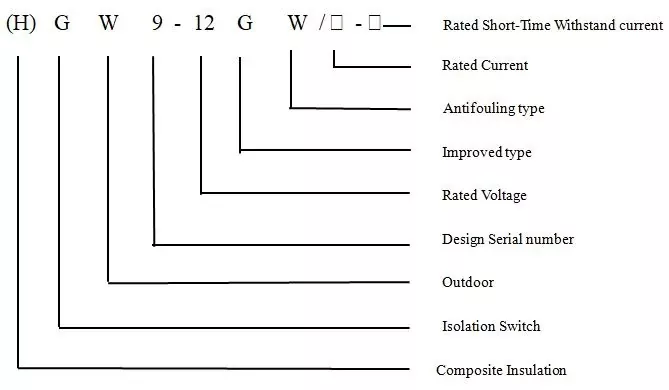

MODELO Y SIGNIFICADO

Condiciones ambientales de uso

1. Altitud: No superior a 1000 metros. Si la altitud es superior a 1000 metros, el nivel de aislamiento térmico nominal debe ajustarse en consecuencia.

2. Temperatura ambiente: límite superior +45 ℃, límite inferior -40 ℃, temperatura promedio del mes más caluroso 30 ℃, diferencia máxima de temperatura diaria 25 K.

3. Intensidad de la radiación solar (exterior): 0,1 W/cm²

4. Velocidad del viento/Presión del viento (exterior): 0,5 m/s/700 Pa

5. Grado de contaminación: Clase E

6. Espesor del glaseado: no superior a 20 mm

7. Humedad: Humedad relativa promedio diaria que no exceda el 95%, humedad relativa promedio mensual que no exceda el 80%

8. Rendimiento sísmico: Aceleración horizontal 0,3 m/2, aceleración vertical 0,15 m/s²

9. Factor de seguridad: Onda de tres períodos de resonancia sinusoidal, factor de seguridad superior a 1,67.

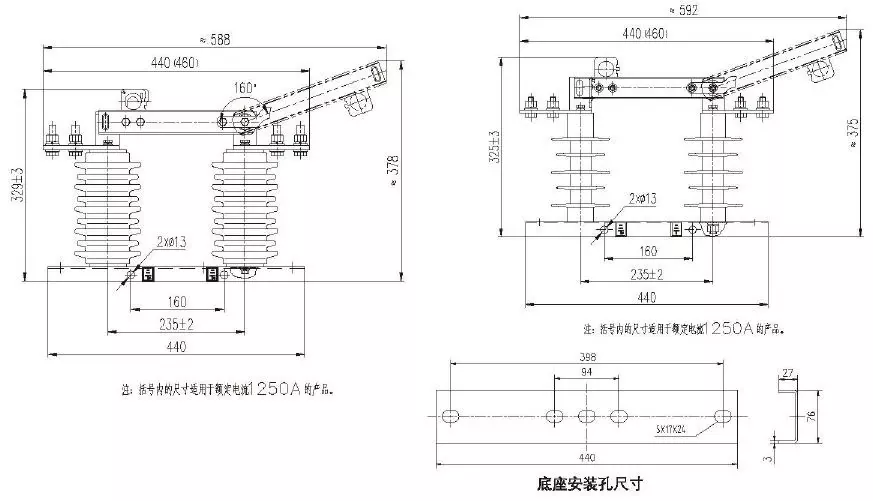

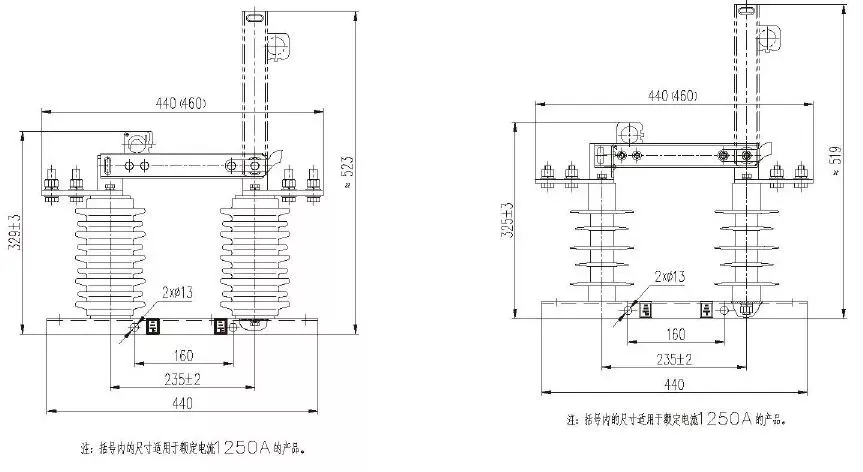

ESQUEMA Y DIMENSIONES DE INSTALACIÓN

Datos técnicos

Ventajas clave

1. Estructura del producto y resistencia a la corrosión significativamente mejoradas. Cuando está cerrada, la placa conductora tiene una función de autobloqueo. Para abrir, simplemente tire del gancho de bloqueo para desbloquearlo automáticamente. La base está equipada con un resorte conductor y una cubierta de resorte; el dispositivo de autobloqueo incluye una placa de bloqueo, un gancho de bloqueo y un resorte del gancho de bloqueo. Todas las piezas estándar están fabricadas en acero inoxidable no magnético SUS304 con un acabado brillante y excelente resistencia a la corrosión.

2. La placa conductora no tiene bloqueo de tope; el ángulo máximo de apertura de rotación no es inferior a 160 grados y la base de la placa conductora no tiene clips de acero inoxidable. Se utilizan procesos de pasivación, remachado y instalación de alta elasticidad para mantener la fuerza de sujeción del contacto.

3. Los componentes del circuito principal del interruptor de aislamiento de alto voltaje para exteriores GW9 utilizan cobre rojo T2. Los contactos y terminales estacionarios están moldeados integralmente, resolviendo por completo los problemas de contacto causados ​​por la soldadura de contactos y terminales estacionarios en el pasado.

4. Todos los componentes conductores del circuito principal están chapados en plata con un espesor no inferior a 20 mm y se someten a un tratamiento antioxidante sellado. El revestimiento de la superficie es brillante y duradero, posee una fuerte resistencia a la oxidación, excelente conductividad y una resistencia del circuito de 80 mmΩ.

5. Los terminales de cableado adoptan una estructura de doble orificio, hecha de aleación de cobre duro, con un revestimiento exterior de plata.

6. Este interruptor utiliza un resorte de contacto de presión externo, con los contactos conductores haciendo contacto con la estructura de "arco fijo", proporcionando una presión altamente uniforme y una función de autolimpieza. La presión de contacto permanece constante durante un largo período, lo que garantiza la seguridad y confiabilidad del producto durante operaciones a larga distancia.

7. El aislador está hecho de material compuesto de caucho de silicona o cerámica de alta resistencia y está diseñado con una gran distancia de fuga, cumple con los requisitos anticontaminación de Clase E y posee buenas capacidades anticontaminación y características de operación a larga distancia.

8. La distancia mínima desde las partes móviles del interruptor de aislamiento de alto voltaje para exteriores GW9 al suelo es superior a 200 mm y la distancia entre roturas es superior a 230 mm, lo que lo hace adecuado para áreas de gran altitud.
