Transformador de voltaje fundido de resina epoxi monofásico JDZ

La tecnología de fundición de resina epoxi ha revolucionado el diseño de los transformadores de voltaje fundidos en resina epoxi monofásicos JDZ, brindándoles un aislamiento superior, resistencia mecánica y resistencia ambiental. Es particularmente reconocido por su confiabilidad y precisión en aplicaciones monofásicas. Su diseño compacto y sin mantenimiento lo hace adecuado para instalaciones interiores y exteriores en diversas industrias.

Desde plantas de energía hasta instalaciones industriales y edificios comerciales, nuestros transformadores de voltaje son herramientas indispensables para la gestión de energía y la protección del sistema. Su capacidad para mantener la precisión en diversas condiciones operativas los convierte en la opción preferida de los ingenieros y técnicos de sistemas de media tensión.

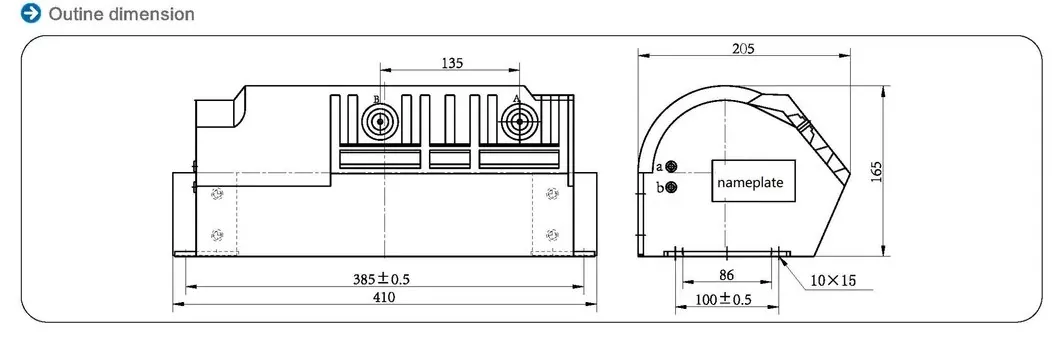

Especificación

¿Qué es un transformador de voltaje fundido de resina epoxi monofásico JDZ?

Un transformador de voltaje fundido de resina epoxi monofásico JDZ es un transformador de instrumentos de precisión diseñado específicamente para medición y protección de voltaje en sistemas de energía eléctrica. Este dispositivo funciona según el principio de inducción electromagnética para transformar voltajes primarios altos en voltajes secundarios bajos estandarizados, generalmente 110 V o 100/√3 V, adecuados para la conexión a instrumentos de medición, relés de protección y equipos de control.

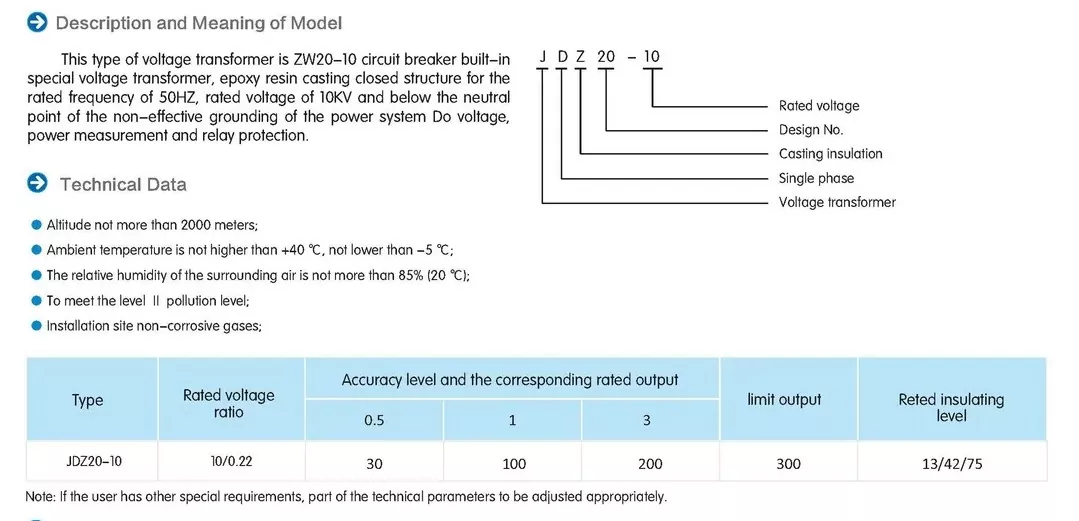

La construcción del núcleo del transformador presenta laminaciones de acero al silicio de alta calidad enrolladas con devanados de cobre de precisión, todo encapsulado en resina epoxi especialmente formulada. Este proceso de fundición crea una estructura monolítica que proporciona una resistencia dieléctrica excepcional y al mismo tiempo elimina las bolsas de aire que podrían provocar descargas parciales. La designación JDZ se refiere a su configuración monofásica, donde "J" indica transformador de voltaje, "D" representa monofásico y "Z" significa tecnología de fundición de resina epoxi.

Las características operativas clave incluyen una clase de precisión definida (normalmente 0,2, 0,5 o 1,0), clasificaciones de rendimiento térmico especificadas y el cumplimiento de estándares internacionales como IEC 60044-2. El dispositivo mantiene relaciones de transformación lineal en todo el rango de voltaje diseñado, lo que garantiza la precisión de la medición incluso durante las fluctuaciones del sistema. Su diseño incorpora barreras y optimización de la distancia de fuga para evitar el seguimiento de la superficie, particularmente importante en ambientes húmedos o contaminados.

El encapsulado del transformador de voltaje fundido de resina epoxi monofásico JDZ cumple múltiples funciones críticas: proporciona protección mecánica a los devanados, crea una barrera a prueba de humedad y distribuye las tensiones eléctricas de manera uniforme por toda la estructura. Esto da como resultado un transformador con una capacidad superior de resistencia a cortocircuitos y a factores ambientales en comparación con los diseños convencionales llenos de aceite o de tipo seco.

Características clave

El transformador de voltaje fundido de resina epoxi monofásico JDZ incorpora varias características distintivas que lo diferencian de los transformadores de voltaje convencionales. Su diseño se centra en la confiabilidad, la precisión y el rendimiento a largo plazo en entornos eléctricos exigentes.

El sistema de encapsulación de resina epoxi representa el avance tecnológico más significativo del transformador. Este compuesto especialmente formulado proporciona propiedades dieléctricas excepcionales con una rigidez dieléctrica típica superior a 20 kV/mm. El proceso de fundición garantiza la inmersión completa de todos los componentes activos, creando un sistema de aislamiento sin espacios que evita la actividad de descarga parcial incluso en funcionamiento continuo a tensión nominal. La formulación de resina incluye estabilizadores UV para aplicaciones en exteriores, manteniendo la integridad del aislamiento a pesar de la exposición prolongada a la luz solar.

La robustez mecánica es otro sello distintivo del diseño JDZ. La resina epoxi forma una carcasa rígida y resistente a los golpes que protege los componentes internos de vibraciones, tensiones mecánicas e impactos accidentales. Esta construcción elimina la necesidad de gabinetes protectores externos en muchas aplicaciones, lo que reduce el espacio total de instalación. Las propiedades ignífugas inherentes del material cumplen con estrictos requisitos de seguridad contra incendios sin requerir recubrimientos ignífugos adicionales.

Las características de rendimiento eléctrico incluyen bajas pérdidas magnéticas debido a los núcleos de acero al silicio de grano orientado de alta calidad y los devanados de cobre enrollados con precisión. El transformador demuestra excelentes características de respuesta de frecuencia, manteniendo la precisión en un amplio rango de frecuencia de 15 Hz a 100 Hz. Su rendimiento térmico garantiza un funcionamiento estable en rangos de temperatura de -40 °C a +70 °C, con coeficientes de temperatura cuidadosamente compensados ​​en el diseño para mantener la precisión de la medición.

El transformador incorpora técnicas avanzadas de clasificación de campo en el diseño de su terminal, utilizando electrodos integrados y contornos de alivio de tensión para gestionar la distribución del campo eléctrico. Esto evita la descarga de corona en puntos de alto voltaje y mejora la confiabilidad a largo plazo. Todas las piezas vivas permanecen completamente encapsuladas, lo que elimina las conexiones de alto voltaje expuestas y mejora significativamente la seguridad operativa.

Aplicaciones

El transformador de voltaje fundido de resina epoxi monofásico JDZ encuentra una amplia aplicación en múltiples sectores de la industria de energía eléctrica debido a sus características de rendimiento versátiles y su construcción robusta.

En las instalaciones de generación de energía, estos transformadores desempeñan funciones críticas en la medición de la salida del generador, la sincronización de la red y los sistemas de protección. Proporcionan señales de voltaje precisas para sistemas de control de turbinas, equipos de excitación y dispositivos de corrección del factor de potencia. Su diseño compacto permite la instalación en compartimentos de aparamenta con espacio limitado cerca de generadores o transformadores elevadores.

Las redes de transmisión y distribución utilizan transformadores JDZ para la medición de ingresos en subestaciones, puntos de monitoreo de alimentadores y sitios de interconexión de generación distribuida. Permiten una medición precisa de voltaje para sistemas SCADA, algoritmos de detección de fallas y equipos de regulación automática de voltaje. La construcción de resina epoxi resulta particularmente valiosa en sistemas de distribución subterráneos donde la resistencia a la humedad es primordial.

Las plantas industriales emplean estos transformadores para sistemas de control de procesos, monitoreo de la calidad de la energía y protección de equipos. Las industrias pesadas, como las acerías, las fundiciones de aluminio y las plantas químicas, se benefician de la resistencia a las vibraciones y la inmunidad a los entornos de polvo conductor del JDZ. Los transformadores se integran perfectamente con bancos de condensadores para corrección del factor de potencia y bancos de filtros de armónicos para mejorar la calidad de la energía.

Los sistemas eléctricos de edificios comerciales incorporan transformadores JDZ para la medición del servicio principal, la submedición de los inquilinos y el monitoreo del sistema de energía de emergencia. Sus propiedades ignífugas los hacen adecuados para su instalación en salas eléctricas sin medidas adicionales de protección contra incendios. Los centros de datos valoran particularmente su precisión y confiabilidad para el monitoreo del uso de energía y el control del sistema UPS.

Las instalaciones de energía renovable, incluidos los parques solares y las plantas de energía eólica, utilizan estos transformadores para la medición y protección de la interconexión de la red. Su amplia tolerancia a la temperatura se adapta a la instalación en exteriores en condiciones climáticas variables, mientras que su resistencia a la niebla salina los hace adecuados para aplicaciones en parques eólicos costeros.

Ventajas de utilizar resina epoxi en transformadores de voltaje

La utilización de resina epoxi en los transformadores de voltaje monofásicos JDZ ofrece numerosas ventajas técnicas y operativas sobre los métodos de aislamiento tradicionales, lo que la establece como la opción preferida para las aplicaciones eléctricas modernas.

Las propiedades dieléctricas superiores de la resina epoxi proporcionan un rendimiento de aislamiento excepcional, con una rigidez dieléctrica típicamente de 5 a 10 veces mayor que la de los materiales aislantes convencionales. Esto permite diseños de transformadores más compactos sin comprometer los requisitos de espacio libre eléctrico. La naturaleza homogénea de la resina fundida elimina las interfaces entre diferentes materiales aislantes, evitando puntos de debilidad dieléctrica que podrían provocar fallas prematuras.

La resistencia a la humedad de la resina epoxi representa una mejora significativa con respecto a los sistemas aislantes de papel-aceite o barnizados. A diferencia de los materiales a base de celulosa que absorben la humedad con el tiempo, el epoxi forma una barrera impermeable que mantiene una resistencia de aislamiento constante durante toda la vida útil del transformador. Esta característica resulta invaluable en ambientes húmedos o aplicaciones sujetas a condensación periódica.

La estabilidad mecánica es otro beneficio clave, ya que la resina curada forma una matriz rígida que inmoviliza todos los componentes internos. Esto evita el movimiento del devanado durante eventos de cortocircuito, un modo de falla común en los diseños convencionales. El encapsulado también protege contra el polvo, los productos químicos y las atmósferas corrosivas que podrían degradar otros sistemas de aislamiento.

Las ventajas de rendimiento térmico incluyen una mejor disipación de calor en comparación con las unidades llenas de aceite y una tolerancia superior a los ciclos térmicos en comparación con los diseños de tipo seco. El coeficiente de expansión térmica de la resina epoxi se puede diseñar para que coincida con el de los conductores integrados, minimizando el estrés térmico durante las variaciones de carga. Esto da como resultado una estabilidad mejorada a largo plazo de los parámetros eléctricos.

Desde una perspectiva de mantenimiento, el transformador de voltaje fundido de resina epoxi monofásico JDZ prácticamente no requiere mantenimiento de rutina, lo que elimina la necesidad de pruebas periódicas de aceite, procedimientos de secado o mediciones de resistencia de aislamiento. La construcción sellada evita la entrada de contaminación y mantiene características de rendimiento consistentes durante décadas de servicio.

Los beneficios ambientales incluyen la ausencia de aceite aislante inflamable, la reducción del riesgo de incendio y la eliminación de posibles riesgos de contaminación del suelo. Las formulaciones epóxicas modernas cumplen con estrictas regulaciones ambientales con respecto a compuestos orgánicos volátiles y contenido de sustancias peligrosas.
