Transformador de voltaje fundido de resina epoxi monofásico para exteriores JDZW

El transformador de voltaje fundido de resina epoxi monofásico para exteriores JDZW de Ceho tiene las siguientes características: La resina epoxi está completamente fundida al vacío: sin burbujas, resistente a los rayos UV, antienvejecimiento y con baja descarga local. Es adecuado para entornos hostiles como gran altitud, alta humedad y mucha contaminación. La estructura monofásica admite métodos de cableado fase a tierra (Un/√3) o fase a fase (Un), y es adecuada para líneas aéreas, interruptores montados en postes, unidades principales de anillo y otros escenarios.

Medición de alta precisión: la precisión del grado metrológico puede alcanzar el grado 0,2 y el grado de protección es 3P o 6P, lo que cumple con los requisitos duales de medición de energía eléctrica y protección de relés.

Fusibles de alto voltaje incorporados (para algunos modelos): como el JDZW-10R, está equipado con fusibles de doble extremo A y B, lo que previene eficazmente la expansión de fallas internas.

Compatibilidad estándar: El transformador de voltaje fundido de resina epoxi monofásico para exteriores JDZW cumple con estándares internacionales como IEC 61869-3, IEEE C57.13 y GB20840, y admite aplicaciones de proyectos globales

DATOS TÉCNICOS

● El transformador cumple con los estándares GB1207-2006, IEC60044-2:2003.

● Trifásico

● Corriente secundaria nominal 5A o 1A

● Temperatura ambiente -5 ℃ ～ +50 ℃

11. La potencia nominal y su clase de precisión relativa son sólo una opción.

2. Si los datos del usuario exceden el rango anterior, es posible que necesitemos realizar negociaciones específicas.

Diagrama de cableado

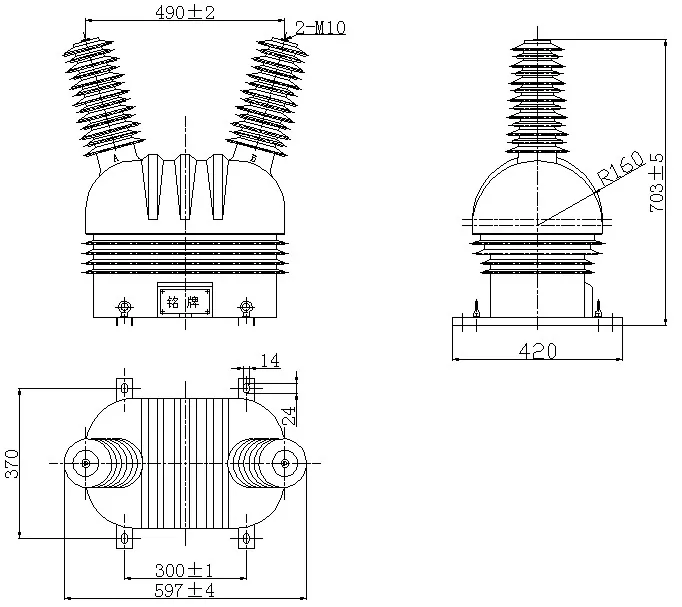

Dimensiones generales
