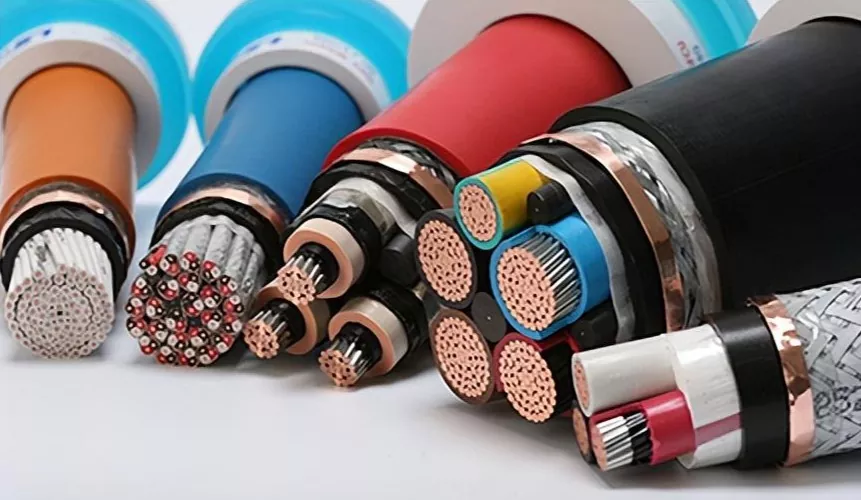

Cable de alimentación de bajo voltaje

Venta al por mayor de cables de alimentación de bajo voltaje directo de fábrica: 50 % de descuento en pedidos al por mayor. Los cables de Ceho incluyen cables de bandeja UL en tamaños de potencia y cables CSA Teck 90 (productos de 3 conductores con tierra o 4 conductores con tierra) disponibles en una variedad de opciones de blindaje o armadura. No importa qué cable elija, experimentará una confiabilidad excepcional y un rendimiento máximo. Los cables de alimentación de bajo voltaje son componentes esenciales en los sistemas de energía eléctrica modernos, diseñados para transmitir electricidad de manera eficiente a través de redes de bajo voltaje (LV), media tensión (MV) y alta tensión (HV). Estos cables eléctricos presentan una conductividad excelente, un aislamiento robusto y una resistencia superior al calor y a la intemperie, lo que los hace adecuados para aplicaciones industriales, comerciales y de infraestructura. Con materiales avanzados e ingeniería de precisión, los cables de alimentación garantizan una transmisión de energía segura, estable y duradera en diversos entornos.

Módulo de dimensionamiento de cables de baja tensión

Claramente, diferentes entornos de instalación requieren diferentes diseños y materiales de cables. El módulo de selección de Ceho puede calcular tamaños de cables para ubicaciones específicas en una red basándose en cualquiera de los siguientes estándares:

● Norma IEC 60364 5-52: Instalaciones eléctricas de baja tensión – Parte 5-52: Selección e instalación de equipos eléctricos – Sistemas de cableado.

● Método NEC: Código Eléctrico Nacional NFPA-70-2011.

Este módulo es adecuado para sistemas trifásicos/monofásicos balanceados radialmente. El cálculo admite materiales conductores de cobre o aluminio, así como materiales aislantes o tipos de cables que cumplan con las normas pertinentes.

Cálculos

● Capacidad de carga actual: teniendo en cuenta el método de instalación del cable, el software determina el tamaño del cable en función de la capacidad de carga actual instalada. Los factores a considerar al seleccionar cables de alimentación de bajo voltaje incluyen, entre otros, la resistencia térmica y la temperatura del suelo y la agrupación de circuitos.

● Límites de caída de voltaje en condiciones normales de funcionamiento: calculados según la fórmula de caída de voltaje estándar. El software determina el tamaño del cable en función de los límites de caída de voltaje especificados. Los cables de alimentación de baja tensión tienen en cuenta la resistencia, la reactancia y la longitud del cable y proporcionan datos sobre la caída de tensión máxima permitida.

● Capacidad de resistencia a cortocircuitos (solo estándar IEC): calcula el aumento de temperatura de cortocircuito en función de la corriente de falla máxima y la duración de la falla. Estos parámetros pueden definirse o basarse en un análisis de cortocircuito realizado.

● Si se realizan varios cálculos en el mismo dispositivo, se determinarán las dimensiones óptimas y se recomendarán cables específicos de la biblioteca de cables.

● La corriente de carga completa y el factor de potencia pueden basarse en el análisis de flujo de energía realizado o ser definidos por el usuario.

biblioteca de cables

El tipo de cable es un factor clave en la selección del cable. El software de Ceho incluye una completa biblioteca de cables que contiene cables unipolares, tripolares y tripolares con conductor de tierra. Todos los datos nominales y de configuración del cable están disponibles para el cálculo.

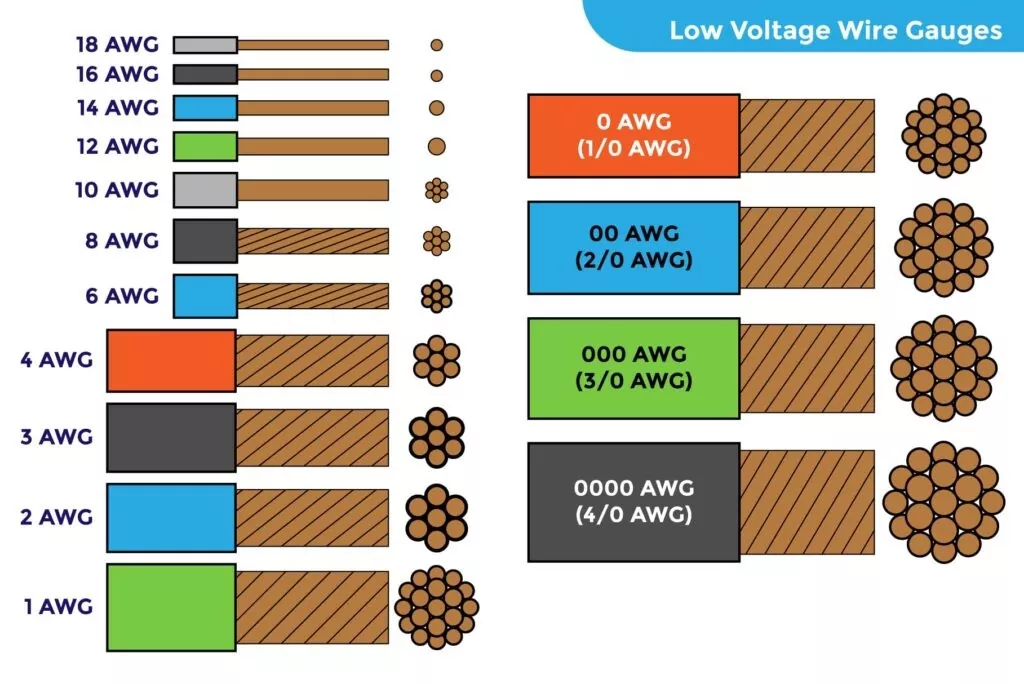

8 pasos para seleccionar y dimensionar cables de alimentación de bajo voltaje

1. Determinar los requisitos de carga.

Calcule la demanda actual en función de la potencia del equipo, el tiempo de funcionamiento y el tipo de carga (continua/intermitente) para garantizar que el cable pueda soportar la carga de manera estable durante mucho tiempo. ‌

2. Seleccione el tipo de cable

Seleccione materiales aislantes (como polietileno reticulado), materiales conductores (cobre o aluminio) y estructuras (de un solo núcleo o de múltiples núcleos) en función de los escenarios de aplicación (como plantas de energía nuclear, uso industrial o civil). ‌

3. Calcule la capacidad de carga actual.

Calcule la capacidad de transporte de corriente permitida en función del área de la sección transversal del cable, la temperatura ambiente y el método de tendido (como enterrado directo, conducto o aéreo) para garantizar que no exceda el valor nominal. ‌

4. Considere la protección contra cortocircuitos

Verifique la capacidad de resistencia a cortocircuitos del cable para garantizar que pueda soportar un cierto período de tiempo bajo corriente de falla (como la capacidad de cortocircuito requerida por la planta de energía nuclear AP1000). ‌

5. Evaluar la caída de voltaje.

Calcule la caída de voltaje de la línea y asegúrese de que la fluctuación de voltaje al final esté dentro del rango permitido (generalmente ≤5%) para evitar un funcionamiento anormal del equipo. ‌

6. Análisis económico

Compare la inversión inicial (CAPEX) y el coste operativo (OPEX) de cables con diferentes secciones y seleccione la solución con el mejor coste a largo plazo. ‌

7. Ajustar los factores ambientales.

Corrija la capacidad de carga de corriente del cable: utilícelo a capacidad reducida en ambientes de alta temperatura y seleccione materiales resistentes a la intemperie en lugares húmedos o corrosivos. ‌

8. Cumplir con las normas de seguridad

Cumpla con estándares como UL o ETAP para garantizar que la selección del cable de alimentación de bajo voltaje cumpla con los requisitos de prevención de incendios, prevención de explosiones y seguridad del personal (como la protección contra arcos).
