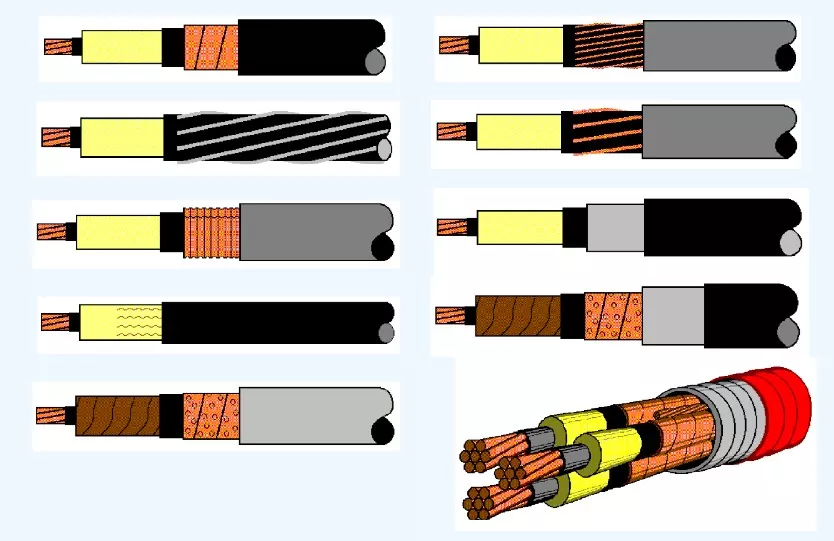

Cable de alimentación de media tensión

Cceho es un fabricante y proveedor líder de cables de alimentación de media tensión que ofrece servicios OEM/ODM con precios de fábrica competitivos. El cable con clasificación de 5 kV a 35 kV se utiliza para circuitos de distribución en instalaciones industriales y comerciales. El cable de alimentación de media tensión es adecuado para su uso en lugares húmedos o secos, instalado en canalizaciones, conductos y al aire libre, aéreo o directamente enterrado según lo permitido por NEC. La temperatura no debe exceder los 105°C (MV105).

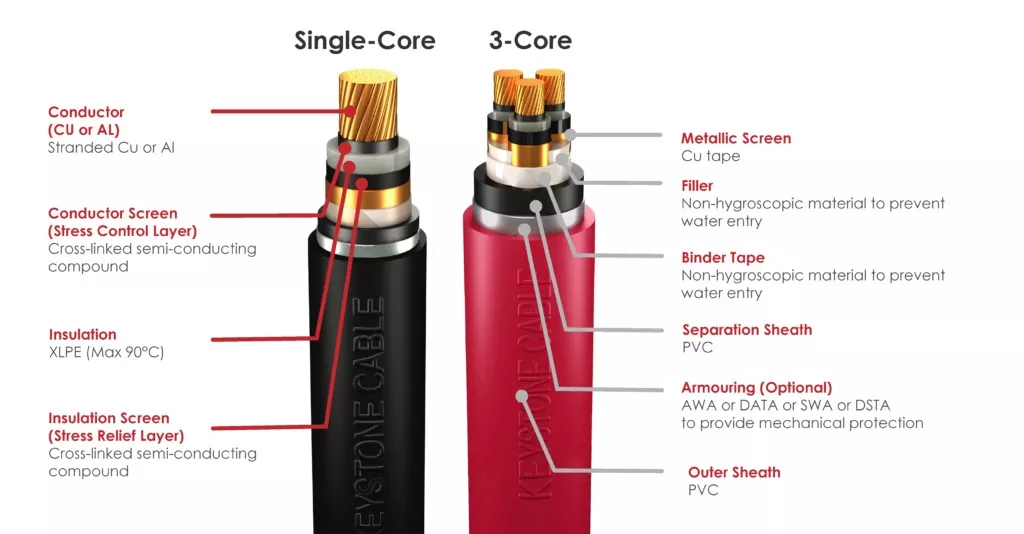

Construcción de un cable MT

Conductor

Existen 2 tipos de conductores que utilizamos para la construcción de nuestros cables de MT: Cobre y Aluminio.

· Cobre: ​​Elaborado a partir de cobre electrolítico con una pureza superior al 99,95%.

· Aluminio: Extraído de lingotes de aluminio con una pureza mínima del 99,70%.

Pantalla conductora

Nuestra pantalla de conductor es un compuesto semiconductor reticulado extruido que cubre el conductor metálico. Esta capa actúa como un punto de tensión en el aislamiento, lo que potencialmente debilita su durabilidad a largo plazo.

Pantalla de aislamiento

La pantalla aislante es un compuesto semiconductor reticulado extruido sobre el aislamiento. Proporciona una superficie lisa, que sirve como material de transición entre el aislamiento donde existe un campo eléctrico y la pantalla metálica conductora, donde el campo eléctrico es cero. Por tanto, esto reduce la tensión en la capa aislante.

Pantalla Metálica

La pantalla metálica generalmente consiste en una capa de cinta de cobre aplicada helicoidalmente superpuesta sobre la pantalla aislante. La pantalla metálica de un cable de 3 núcleos garantiza que el campo eléctrico permanezca contenido dentro del núcleo del cable.

Conjunto de cables (opcional)

Para cables de 3 núcleos, las etiquetas de identificación (marrón, negro, gris) se colocan debajo de la pantalla metálica antes de colocar los núcleos.

Se aplica un relleno de polipropileno no higroscópico entre los núcleos dispuestos para proporcionar una forma circular al cable en general. Se utilizan cintas de polipropileno o cintas de PETP (poliéster) como cinta de barrera sobre los núcleos colocados.

Funda de separación (opcional)

Todos los cables armados incluyen una capa extruida de vaina de separación de PVC Negro, MDPE o LSZH, aplicada sobre el núcleo o núcleos tendidos para evitar la corrosión al separar diferentes metales y evitar efectos galvánicos.

Armadura (opcional)

En los cables armados, la armadura se aplica sobre una funda de separación para protección mecánica adicional. Los cables unipolares utilizan alambres de aluminio (AWA), doble armadura de cinta de aluminio (DATA), mientras que los cables multipolares usan armadura de alambre de acero galvanizado (SWA) o doble armadura de cinta de acero galvanizado (DSTA).

Funda exterior

Todos los cables de alimentación de media tensión tienen una capa extruida de cubierta exterior de PVC, MDPE o LSZH sobre el núcleo, el núcleo tendido o la armadura. Esta funda, normalmente negra, protege los cables de la luz solar y de las termitas. También se puede proporcionar otro color previo acuerdo entre el fabricante y el comprador.
