Transformador de corriente tipo poste aislado moldeado de resina epoxi LZZB

El transformador de corriente tipo poste aislado moldeado con resina epoxi LZZB es un producto completamente cerrado con una estructura de columna fundida con resina epoxi. Es aplicable a la protección de relés para medir energía eléctrica y corriente en sistemas de energía con una frecuencia nominal de 5DHz/60Hz y un voltaje nominal de 40,5kV. Las características de este producto incluyen alta estabilidad térmica dinámica, gran capacidad de salida el doble, rendimiento de aislamiento estable y resistencia a la suciedad.

El devanado primario, el devanado secundario, el núcleo del anillo y la bobina del LZZBJ9-35 están envueltos en aisladores fundidos de resina epoxi. Es una estructura completamente cerrada, que presenta un excelente rendimiento de aislamiento térmico y capacidad a prueba de humedad. Se proporciona una caja de conexiones en el punto de cableado secundario. Hay un orificio en cada parte frontal y lateral de la caja de conexiones, que coincide con el terminal para la salida del cable y se utiliza para la salida del cable. Hay pernos de conexión a tierra y cuatro orificios de instalación en la placa base del producto para su instalación.

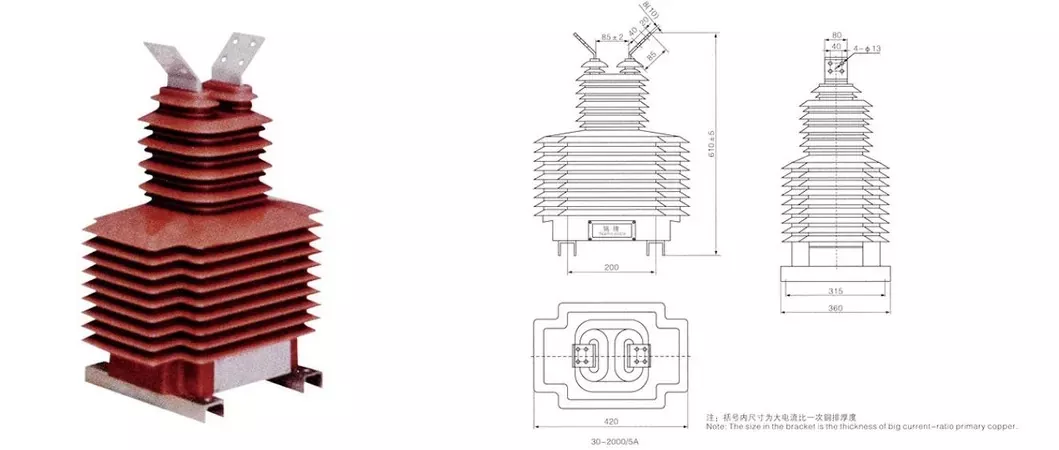

Dibujo del producto

Parámetro técnico principal (LZZB9-35/250W1)

1.Nivel de aislamiento nominal: 40,5/95/185 kV

2. Factor de potencia de carga: cos ø=0,8 (retraso)

3. Corriente secundaria nominal: 5A (o 2A, 1A)

4.Frecuencia nominal: 50 Hz o 60 Hz

5. Temperatura ambiente: -5 ℃ ~ + 40 ℃

6.Estándar del producto: IEC185,GB1208-2006

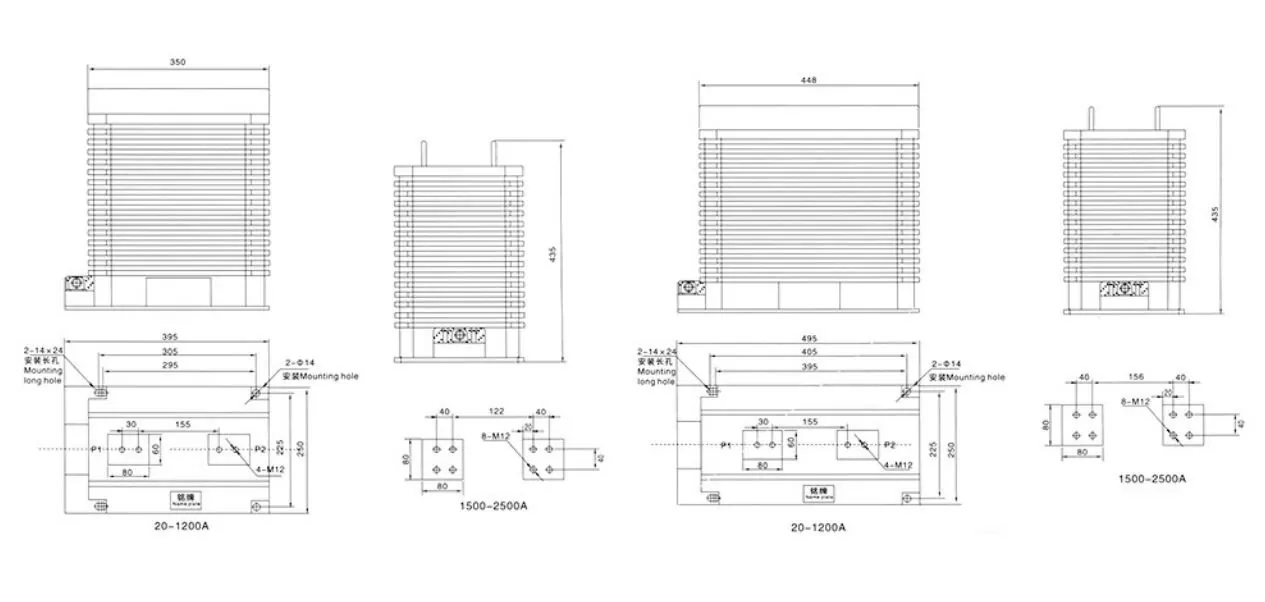

Dimensión general

El transformador de corriente tipo poste aislado fundido con resina epoxi LZZB se aplica a gabinetes de distribución con aislamiento de aire KYN28A, XGN15 y HXGN17. Salas de alta tensión para unidades principales en anillo, transformadores tipo caja y cajas de distribución de cables; Consumo de electricidad de plantas de energía, medición/protección de salas de distribución industriales y mineras; Áreas de gran altitud, alta humedad y muy contaminadas (el tipo anticontaminación con mayor distancia de ascenso es opcional)
