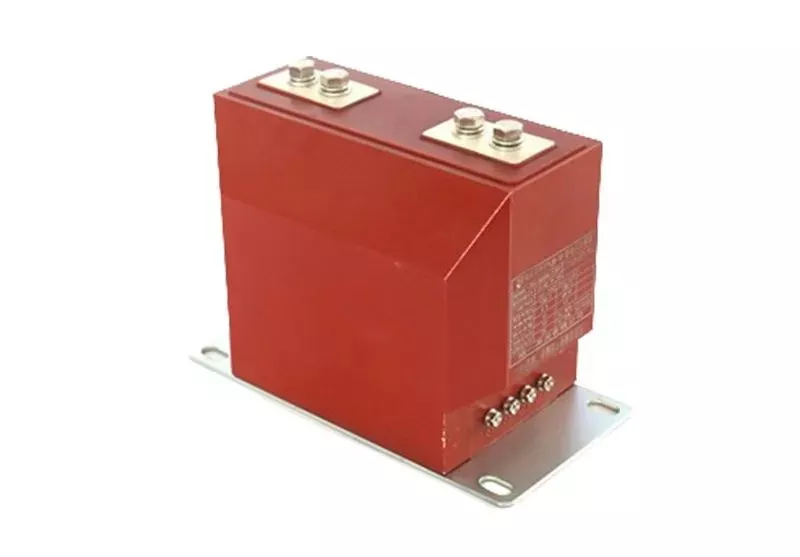

Transformador de corriente tipo poste fundido de resina epoxi reforzada LZZBJ

Ceho proporciona transformadores de corriente tipo poste fundido con resina epoxi reforzada LZZBJ de alta calidad. Resistente a grietas y a impactos, adecuado para gabinetes con alta tensión mecánica; Pilar completamente sellado: P1/P2 son barras de cobre/aluminio M10-M16 o barras de doble orificio, con una base de 4 × Φ 14 mm y se pueden instalar en cualquier dirección; El núcleo de aleación microcristalina o lámina de acero al silicio de alta calidad adoptado en el transformador presenta una alta permeabilidad magnética y una buena linealidad de error. Terminal secundario: 6-12 núcleos dentro de la cubierta protectora, se puede ampliar con devanados dobles (0,2S/0,5/5P10/10P10) o tres devanados (medición + protección + residual); Baja temperatura: -25 ℃ a +40 ℃, altitud: ≤ 2000 m (3000 m para el tipo meseta), humedad: 95%, sin condensación; Grado retardante de llama V-0, CTI ≥ 600, compatible con RoHS; Peso: 25-35 kg para clase de 10 kV; Clase 24 kV 32-45 kg Clase 40,5 kV ≤ 81 kg.

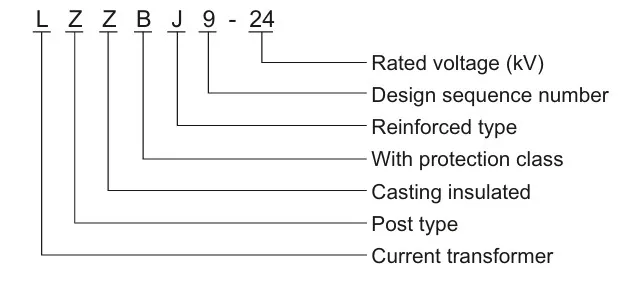

Modelo

Parámetros del producto

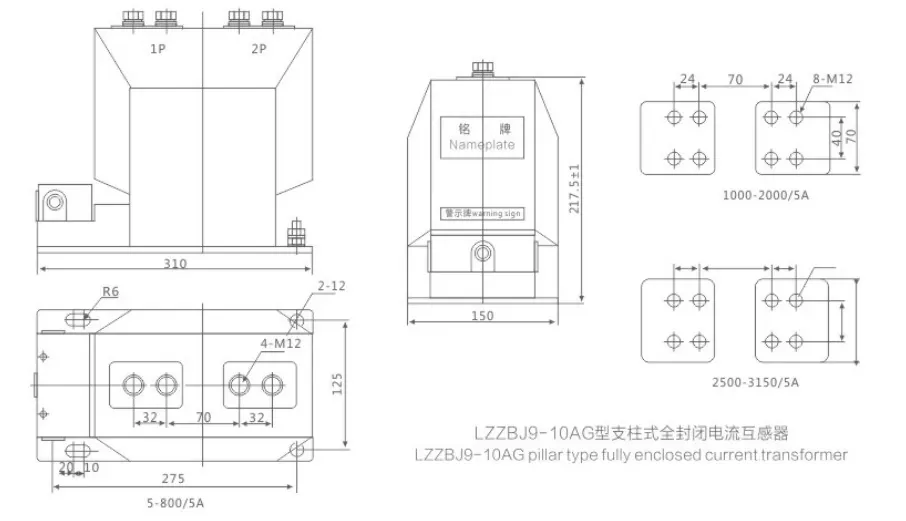

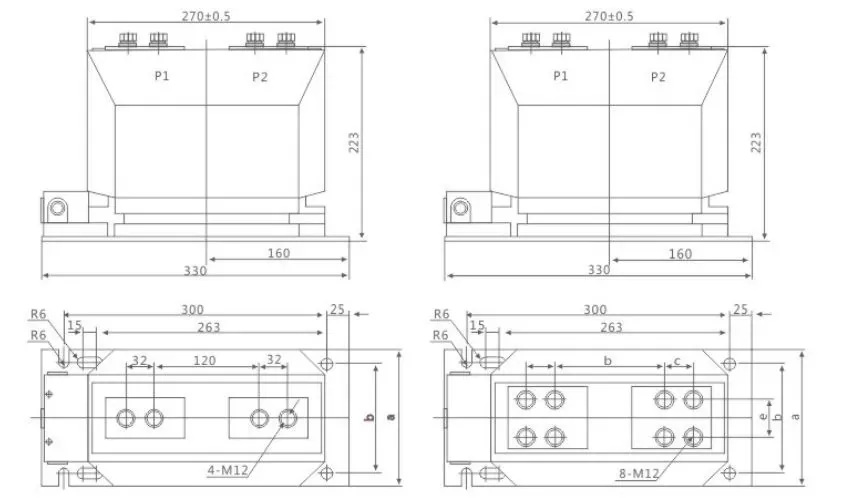

Dibujo

Comprobación de selección rápida

1. Tensión nominal → Seleccione 7,2 kV / 12 kV / 24 kV / 40,5 kV

2. Corriente primaria nominal → Según especificaciones de carga o barra (100A, 300A, 600A, 1.250A)

3. Precisión y carga → Medición 0,2S/0,5 (10-20 VA); Proteger 5P10/10P15 (15-30 VA)

4. Corriente térmica de corta duración → Haga coincidir la corriente de cortocircuito del sistema (20 kA, 31,5 kA, 50 kA, 80 kA/1 s)

5. Método de instalación → Pilar vertical/instalación lateral/instalación invertida; La base se fija con pernos de expansión 4-M12.

6. Requisitos especiales: Gran altitud 3000 m, baja temperatura -40 ℃, anticontaminación Grado III, relación de transformación dual, tipo grifo, con cubierta protectora
