Disyuntor de vacío de alto voltaje para interiores VS1

Ceho puede ofrecer el disyuntor de vacío de alto voltaje para interiores VS1 con un servicio posventa integral y entrega oportuna. El principio de funcionamiento de este disyuntor de vacío es que cuando el contacto móvil y el contacto estático se separan bajo la acción del mecanismo operativo, se genera un arco eléctrico entre los contactos y la superficie de los contactos volatiliza el vapor a altas temperaturas. La forma especial del diseño de contacto de este producto genera un campo magnético cuando pasa la corriente. Bajo la acción de este campo magnético, el arco eléctrico se mueve rápidamente a lo largo de la dirección tangencial de la superficie de contacto. Parte del vapor de metal se condensa en el cilindro de metal (escudo) y el arco pasa naturalmente por cero y luego se apaga. Cuando el arco se apaga, la rigidez dieléctrica entre los contactos se recupera rápidamente.

Enviar Consulta

Descripción del Producto

Puede estar seguro de comprar el disyuntor de vacío de alto voltaje para interiores VS1 de Ceho. El disyuntor de vacío es adecuado para su uso en sistemas eléctricos con una tensión nominal de 12 kv con fines de protección, así como en unidades de control de equipos de redes eléctricas y equipos eléctricos industriales. Puede equiparse con KYN28(GZS1). Varios tipos de paneles de armarios de distribución como XGN y GG-1A. Productos relacionados: carros de aislamiento, carros de fusibles y otros carros de transformadores de tensión.

Estándares de producto

♦ IEC62271-100 Aparamenta y equipo de control de alto voltaje Parte 100: Disyuntores de CA

♦ Disyuntores de CA de alto voltaje GB1984

♦ GB/T11022 Especificaciones comunes para estándares de aparamenta y control de alta tensión

♦ Disyuntores en vacío CA de alto voltaje JB/T 3855

♦ Especificación DL/T402 de disyuntores de CA de alto voltaje

Condiciones ambientales

♦ Temperatura ambiente: -15 ℃ ~ +40 ℃;

♦ Altitud: ≤1000m;

♦ Humedad relativa: promedio diario ≤95%, promedio mensual ≤90%；

♦ Intensidad del terremoto: nivel ≤8;

♦ Lugares sin fuego, peligro de explosión, suciedad grave, corrosión química, así como vibraciones intensas.

Fecha técnica

No.	Artículo	Unidad	Fecha
1	Tensión nominal	kv	15 ? ? ? ? ? ? ? ? ? ? ? ? ? ?24
2	Tensión soportada nominal de frecuencia eléctrica de corta duración (1 min)		90/102 ? ? ? ? ? ? ? ? ??65/79
3	Tensión nominal soportada al impulso del rayo		50/59? ? ? ? ? ? ? ? ??125/145
4	Frecuencia nominal	Hz	50
5	Corriente nominal	A	630? ? ? ? ? ? ? ? ? ? ? ?630? ? ? ? ? ? ? ? ? ? ? ? ?1250
			1250? ? ? ? ? ? ? ? ? ? ?1250? ? ? ? ? ? ? ? ? ? ? ? 1600
6	Corriente nominal tolerante a corto plazo	El	20 50 50	25 63 63	31.5 80 80
7	Corriente nominal máxima tolerante
8	Corriente nominal de cierre de cortocircuito (pico)
9	Secuencia de operación nominal		O-0.3s-co-180s-co
10	Vida mecánica	Veces	20000
11	Tensión operativa nominal	V	CA/DC220, CA/DC110
12	Horario de apertura	EM	20~50
13	hora de cierre		30~70
14	Tiempos de corte de corriente nominal de cortocircuito		50

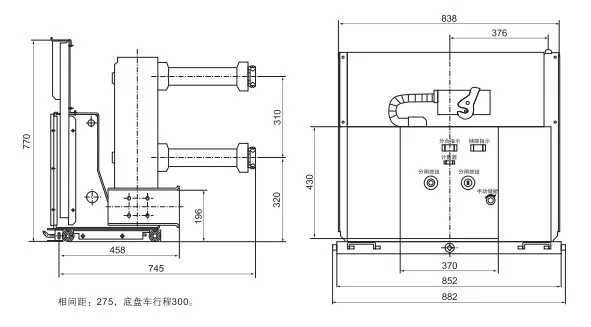

Dibujo de dimensiones generales
