Disyuntor de vacío de alto voltaje para interiores ZN85

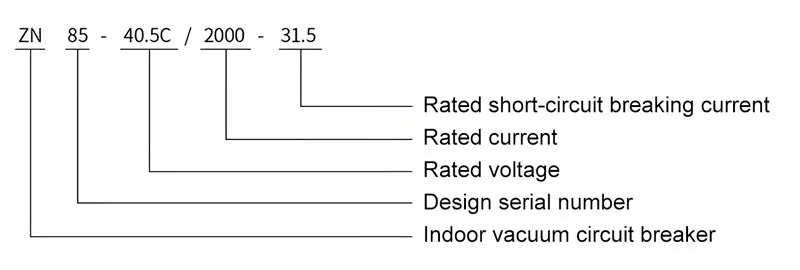

Puede estar seguro de comprar el disyuntor de vacío de alto voltaje para interiores ceho ZN85 en nuestra fábrica. El disyuntor de vacío de alto voltaje para interiores de la serie ZN85-40.5 (en lo sucesivo, el disyuntor) es adecuado para sistemas de alimentación trifásicos de CA de 50 Hz con una tensión nominal de 33 kV/40,5 kV. El disyuntor de vacío de alto voltaje para interiores ZN85 se utiliza en empresas industriales y mineras, plantas de energía, subestaciones y otras ubicaciones para conmutar corriente de carga, corriente de sobrecarga y corriente de falla. El disyuntor y su mecanismo de operación adoptan un diseño vertical, lo que reduce efectivamente la profundidad del disyuntor.

El interruptor trifásico y sus partes cargadas relacionadas están aislados mediante tres cilindros aislantes de resina epoxi independientes para formar una estructura de aislamiento compuesta. Durante el funcionamiento normal, el disyuntor puede cumplir con los requisitos de espacio de aire y distancia de fuga, y el tamaño total se reduce significativamente. Los principales componentes conductores del circuito (interruptor de vacío y conexiones conductoras dinámicas/estáticas) se instalan en cilindros aislantes con una separación de fases de sólo 300 mm. Todas las conexiones eléctricas en el circuito principal son conexiones fijas y los cilindros aislantes están montados sobre el marco del interruptor.

En el marco del disyuntor, se instala un mecanismo operativo de resorte especial. Las características estructurales del disyuntor en vacío de alto voltaje para interiores ZN85 son particularmente adecuadas para la disposición vertical de los disyuntores. El principio de diseño del mecanismo es simple y la curva de salida y el rendimiento se optimizan de acuerdo con las características y requisitos del disyuntor en vacío de 33 kV/40,5 kV.

El diseño general del disyuntor de vacío de alto voltaje para interiores ZN85 es razonable, estéticamente agradable y simple. Su estructura compacta, operación flexible, rendimiento eléctrico confiable, larga vida útil, mantenimiento conveniente y estructura mecánica sin mantenimiento lo convierten en una opción ideal para operación frecuente y aplicaciones o condiciones de trabajo exigentes.

Parámetros del producto

Notas relacionadas

Condiciones normales de funcionamiento:

◆ Temperatura ambiente: inferior a 40 ℃; temperatura media diaria: inferior a 35 ℃; temperatura ambiente mínima: -15 ℃;

◆ Humedad relativa: promedio diario ≤95%; promedio mensual ≤90%;

◆ Presión media diaria de vapor de agua ≤2,2 kPa; promedio mensual ≤1,8kPa;

◆ Altitud: inferior a 1000 m;

◆ Entorno circundante: es necesario confirmar que no hay contaminación evidente de polvo, humo, gases corrosivos o inflamables, vapor o niebla salina;

◆ Las vibraciones externas o los movimientos del suelo que afectan a los equipos de distribución y control son insignificantes;

◆ La amplitud de la interferencia electromagnética inducida en el sistema secundario no excederá los 1,6 kV;

◆ Condiciones especiales de servicio: si se instala a una altitud de más de 1000 metros, la temperatura del aire ambiente excede las condiciones normales de servicio o es fácil de condensar debido a la alta humedad, contáctenos para personalizarlo.
