Transformador seco versus transformador sumergido en aceite: ¿cuál necesita realmente su proyecto?

Cuando se trata de distribución de energía, los transformadores son la columna vertebral de todo sistema eléctrico. Pero elegir el tipo de transformador incorrecto puede generar riesgos de seguridad, mantenimiento costoso y retrasos en el proyecto. Es por eso que los ingenieros y contratistas de todo el mundo se hacen una pregunta fundamental: ¿debería elegir un transformador de tipo seco o un transformador sumergido en aceite?

La respuesta depende completamente de su aplicación, entorno y presupuesto. Analicémoslo en detalle.

¿Cómo funcionan los transformadores de tipo seco?

Los transformadores de tipo seco utilizan aire o resina epoxi como medio de refrigeración y aislamiento. Los devanados suelen estar encapsulados en resina fundida o barnizados con materiales aislantes de alta temperatura. Debido a que no hay aceite involucrado, los transformadores de tipo seco eliminan el riesgo de fugas de aceite, riesgos de incendio y contaminación ambiental.

Estos transformadores se utilizan comúnmente en entornos interiores como edificios comerciales, hospitales, escuelas, centros comerciales e instalaciones industriales donde la seguridad contra incendios es una prioridad absoluta.

¿Cómo funcionan los transformadores sumergidos en aceite?

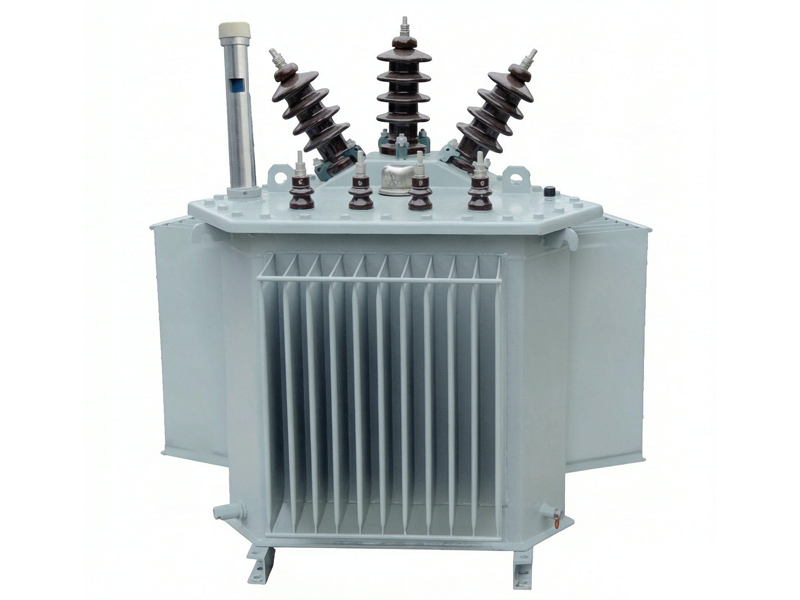

Los transformadores sumergidos en aceite utilizan aceite de transformador como medio de enfriamiento y aislante. El núcleo y los devanados están sumergidos en aceite, que disipa el calor de manera eficiente y proporciona una rigidez dieléctrica superior. Esto permite que los transformadores sumergidos en aceite manejen cargas más altas y operen de manera más eficiente en condiciones de trabajo pesado.

Los transformadores sumergidos en aceite son la opción estándar para subestaciones exteriores, plantas eléctricas, plantas industriales y aplicaciones de redes a gran escala.

Diferencias clave de un vistazo

Característica  Transformador de tipo seco  Transformador sumergido en aceite

Medio de enfriamiento  Aire / Resina epoxi  Aceite de transformador

Seguridad contra incendios Alta: segura en interiores Moderada: requiere protección contra incendios

Mantenimiento Bajo Moderado: se requieren pruebas de aceite

Capacidad de carga Hasta 10 MVA Más de 10 MVA

Instalación  Interior/Exterior (protegido)  Solo exterior

Esperanza de vida 20-30 años 25-35 años

Costo  Más alto por adelantado  Más bajo por adelantado

¿Por qué elegir transformadores de tipo seco?

Si su proyecto involucra alguno de los siguientes, los transformadores de tipo seco son la opción clara: Edificios comerciales interiores y complejos residenciales de gran altura. Hospitales e instalaciones sanitarias donde los riesgos de incendio son inaceptables. Escuelas, universidades e instituciones públicas. Centros comerciales y centros de entretenimiento con alto tránsito peatonal. Subestaciones subterráneas y túneles. Proyectos de energías renovables como parques solares y eólicos.

Las principales ventajas son la seguridad contra incendios, los bajos requisitos de mantenimiento y la facilidad de instalación en edificios ocupados. Los transformadores de tipo seco de fabricantes de calidad como Ceho Power cumplen con las normas IEC 60076 e IEEE C57.12, lo que garantiza un rendimiento confiable y compatibilidad internacional.

¿Por qué elegir transformadores sumergidos en aceite?

Los transformadores sumergidos en aceite son la solución preferida cuando: Se requiere alta capacidad de potencia (normalmente superior a 10 MVA). Instalación exterior en ambientes hostiles. Funcionamiento continuo bajo carga máxima. Solución rentable para la distribución de energía a gran escala.

La disipación de calor superior del aceite de transformador hace que las unidades sumergidas en aceite sean significativamente más eficientes en el manejo de cargas pesadas durante períodos prolongados. Esto los hace indispensables para subestaciones de servicios públicos, plantas industriales e infraestructura de red nacional.

Comprender las especificaciones de transformadores que importan

Ya sea que elija el tipo seco o el sumergido en aceite, estas especificaciones determinan el rendimiento en el mundo real. La potencia nominal (kVA / MVA) define la capacidad de carga del transformador. Las clasificaciones de tipo seco comunes varían de 50 kVA a 5000 kVA. El voltaje primario y secundario debe coincidir con los requisitos de su sistema de energía (por ejemplo, 11 kV/0,4 kV, 33 kV/0,4 kV). Vector Group Dyn11 e Yyn0 son las configuraciones más comunes para proyectos internacionales. El voltaje de impedancia suele ser del 4% al 6%, lo que afecta los niveles de corriente de cortocircuito y la estabilidad del sistema. La clase de aislamiento para tipo seco, clase F (155°C) y clase H (180°C) son estándar. Para los sumergidos en aceite, la Clase A (105°C) es la más común. Estándares IEC 60076 para transformadores de potencia, IEEE C57.12 para cumplimiento en Norteamérica.

¿Por qué obtener transformadores de China?

China se ha convertido en el principal centro de fabricación de transformadores del mundo. Los fabricantes chinos producen transformadores para empresas de servicios públicos, contratistas de EPC y compradores industriales en el sudeste asiático, África, Medio Oriente, Europa y América. Las ventajas son convincentes: Precios competitivos: entre un 30 y un 50 % más bajos que sus equivalentes europeos o americanos. Cumplimiento total: IEC 60076, IEEE C57.12 y otros estándares internacionales. MOQ flexible: muchos fabricantes aceptan pedidos pequeños para pruebas de muestras. Producción rápida: los plazos de entrega suelen ser de 2 a 6 semanas, según las especificaciones. Diseño personalizado: servicios OEM y ODM disponibles para productos de marca.

Ceho Power: su socio transformador de confianza

Ceho Power es un fabricante profesional de transformadores en China, que se especializa en transformadores tanto de tipo seco como sumergidos en aceite para los mercados globales. Nuestra gama de productos incluye: Transformadores tipo seco desde 50kVA hasta 5000kVA (resina moldeada y barnizada). Transformadores de distribución en baño de aceite desde 100kVA hasta 10MVA. Subestaciones tipo caja (subestaciones compactas). Aparamenta de baja y alta tensión. Transformadores de instrumentos (transformadores de corriente y transformadores de tensión).

Todos los transformadores de Ceho Power se someten a rigurosas pruebas de fábrica antes del envío, que incluyen medición de pérdida sin carga, medición de pérdida de carga, prueba de voltaje inducido y prueba de descarga parcial. Nuestro sistema de gestión de calidad está certificado según las normas ISO 9001.

Ponte en contacto

Comparta las especificaciones de su proyecto (potencia nominal, clase de voltaje, entorno de aplicación y país de destino) y nuestro equipo de ingeniería le recomendará la solución de transformador más adecuada. Respondemos a todas las consultas dentro de las 24 horas.
