Subestación geográfica tipo caja

Las subestaciones geográficas tipo caja están revolucionando la distribución de energía, ofreciendo soluciones compactas, eficientes y altamente confiables para los sistemas eléctricos modernos. Diseñadas para satisfacer las crecientes demandas de la urbanización, el desarrollo industrial y la generación de energía distribuida, estas subestaciones combinan a la perfección una estética elegante con una funcionalidad avanzada. Ampliamente implementada en diversas aplicaciones, desde redes urbanas hasta proyectos de energía renovable, esta subestación ofrece una versatilidad incomparable. Esta guía profundizará en los componentes principales, los principios de diseño y las ventajas de las subestaciones en contenedores, ayudándole a comprender plenamente su papel fundamental en la mejora de la infraestructura eléctrica.

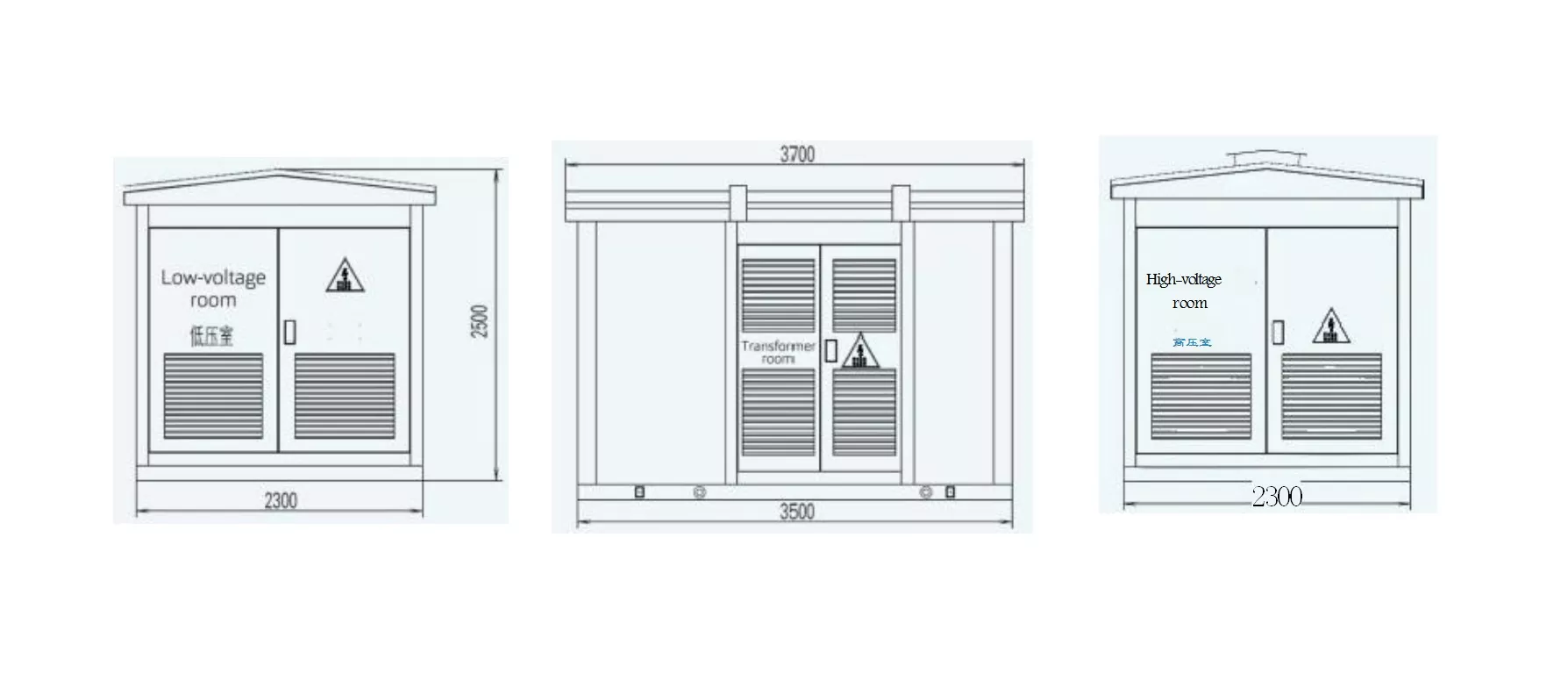

Dibujo de límites de caja: (tome 630kVA como ejemplo)

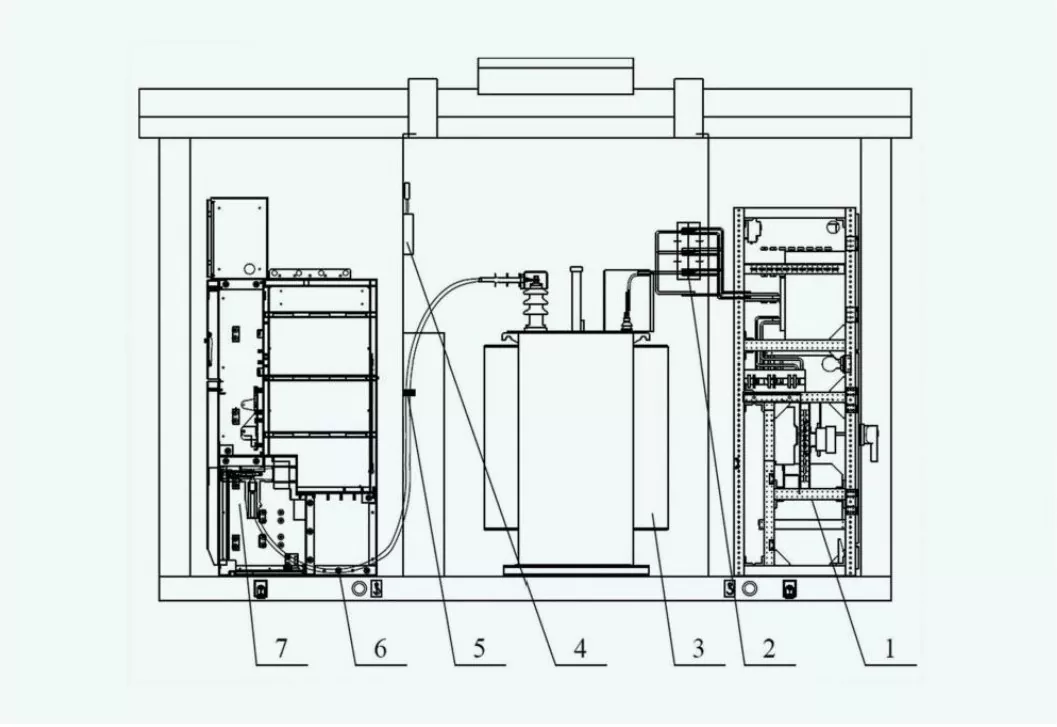

Componentes clave

●Aparamenta de alta tensión

Responsable de la entrada y desconexión del suministro de energía de alto voltaje. Los parámetros técnicos clave incluyen voltaje nominal (12 kV, 24 kV o 36 kV) y capacidad de corte en cortocircuito (25 kA a 40 kA).

●Transformador

Se utiliza para reducir el alto voltaje a un voltaje utilizable más bajo. Los parámetros incluyen capacidad (que van desde 50 kVA a 2500 kVA), clase de aislamiento y eficiencia (generalmente por encima del 98%).

● Aparamenta de baja tensión

Responsable de distribuir energía a los usuarios finales y proporcionar protección de circuitos. Los componentes incluyen disyuntores, fusibles y medidores. Los voltajes nominales varían de 0,4 kV a 1 kV y las corrientes nominales de hasta 6300 A, según la aplicación.

● Recinto

El gabinete de una subestación tipo caja puede proporcionar protección física y sellado ambiental. Nuestros productos generalmente tienen un diseño de nivel de protección IP54 o IP65, al aire libre y en ambientes hostiles tienen una alta adaptabilidad.

● Sistema de energía auxiliar

Esto es para alimentar equipos internos (ventiladores de refrigeración, calentadores e iluminación). Los parámetros incluyen voltaje nominal (220 V o 110 V CA/CC) y capacidad de energía.

● Sistema de enfriamiento

Asegúrese de que los transformadores y otros componentes funcionen dentro de los límites térmicos. El modo de enfriamiento puede ser enfriamiento por aire natural (AN) o enfriamiento por aire forzado (AF), juzgue según la capacidad de carga y el entorno.

● Sistema de Protección y Control

Contiene relés, unidades de control y dispositivos de monitoreo para la seguridad y estabilidad del sistema. Los ajustes de protección requieren umbrales de corriente y voltaje que se aplican a todo el sistema.

● Sistema de puesta a tierra

Proporciona seguridad crítica contra descargas eléctricas y garantiza la disipación de la corriente de falla. El sistema de conexión a tierra consiste en cinta de acero galvanizado o cobre diseñada para una baja resistencia, inferior a 1 Ω en la mayoría de las instalaciones.

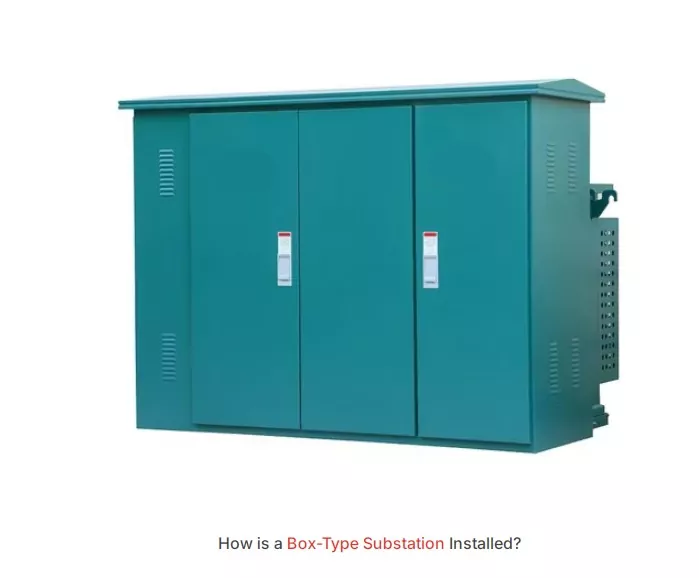

Instalación

Hay varios pasos clave para la instalación de la subestación tipo caja geográfica.

1. Selección y preparación del sitio

El sitio debe ser plano, estable y bien drenado. Pero también para cumplir con los requisitos de acceso y espacio de seguridad, elija de acuerdo con su situación real.

2. Construcción de cimientos

Construir cimientos de hormigón armado para soportar el peso de la subestación y garantizar la estabilidad estructural.

3. Posicionamiento y Montaje

La caja se coloca sobre la base mediante equipos de elevación y se asegura contra fuerzas mecánicas con pernos o anclajes.

4. Conexión eléctrica

Conecte los cables entrantes y salientes a los terminales de alto y bajo voltaje. Preste atención a que la conexión a tierra sea correcta, es muy importante para la seguridad del sistema.

5. Pruebas y puesta en servicio

Instalación completa Realice pruebas de resistencia de aislamiento, calibración de relés de protección y comprobaciones funcionales de todos los componentes. Antes de encender la subestación, es una buena idea reconfirmar su código eléctrico local.
