Subestación prefabricada al aire libre de tipo europeo

La subestación prefabricada exterior de tipo europeo tiene un diseño integrado tres en uno que combina aparamenta de alto voltaje, transformadores y aparamenta de bajo voltaje para lograr una gran integridad del sistema; La protección integral de alto/bajo voltaje garantiza un funcionamiento seguro y confiable y un mantenimiento simplificado; Presenta un tamaño compacto, inversión reducida, ciclo de producción corto y fácil movilidad; Configuraciones de cableado flexibles; Estructura única: el gabinete de panel compuesto alveolar de doble capa proporciona un aislamiento robusto, disipación de calor, ventilación, atractivo estético y una alta clasificación de IP. Los materiales de la carcasa incluyen acero inoxidable, aleación de titanio, aleación de aluminio, acero laminado en frío y acero con revestimiento de color; Múltiples configuraciones disponibles: de uso general, estilo villa, compactas, etc. Las unidades principales en anillo de alto voltaje pueden equiparse con terminales de automatización de red (FTU) para una detección confiable de cortocircuitos y fallas a tierra monofásicas. Cuenta con “cuatro capacidades remotas” (control remoto, medición remota, señalización remota, ajuste remoto), lo que facilita las actualizaciones de automatización de la red de distribución.

Parámetros técnicos

Nota: Los elementos 5 y 6 no son necesarios cuando la capacidad del transformador es inferior a 200 kVA.

Condiciones de uso

Los usuarios deben proporcionar la siguiente información al realizar el pedido:

• Altitud: O 1000 m;

• Temperatura ambiente: ·25. (:~+40. (:;

• Humedad relativa: el valor medio diario no supera el 95% y el valor medio mensual no supera el 90%;

• Nivel antivibración: aceleración horizontal 0,4m/s2, aceleración vertical 0,15m/s2;

• Confirme que el sitio de instalación no sufrirá golpes fuertes, contaminación grave ni corrosión química, y que no hay polvo conductor ni riesgo de explosión. Si no cumple con los requisitos de las condiciones de uso normales, comuníquese con Ceho para obtener una solución.

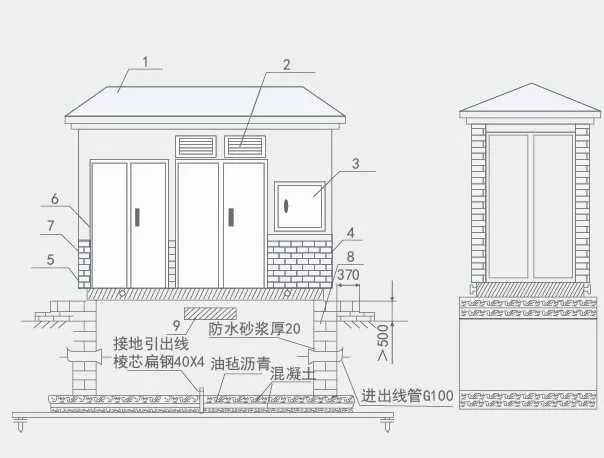

Plano de dimensiones de instalación

1. Techo

2. Persianas

3. Caja de medición externa

4. Anillo de elevación

5. Chasis rígido ranurado

6. puerta

7. Ladrillo en tiras, superficie de pared de imitación de ladrillo.

8. Cimentación de hormigón

9. Ventilación de los cimientos de la tumba

Necesito saber al realizar el pedido

En el momento de su pedido, deberá proporcionar la siguiente información:

·Requisitos de modelo, capacidad, cantidad, color y tamaño, material de la carcasa;

·Modelo de transformador, rendimiento, modo de conexión, rango de tomas y requisitos de impedancia;

·Esquema de cableado primario del lado de alto voltaje, modelo de componente, especificaciones y requisitos;

·Aceite de transformador (25 #, 45 #, aceite de alto punto de ignición);

·Requisitos de configuración para redes inteligentes de administración de energía o redes de administración de propiedades;

·Requisitos ambientales de uso.
