Transformador tipo caja fotovoltaico BS

La electricidad generada por las células fotovoltaicas es CC de bajo voltaje. Después de ser recolectado e invertido en CA trifásico de bajo voltaje, el transformador fotovoltaico tipo caja BS aumenta a 10 kV, 20 kV o 35 kV mediante una subestación fotovoltaica prefabricada dedicada y se conecta a la red. Las subestaciones fotovoltaicas prefabricadas elevadoras suelen tener múltiples líneas entrantes de bajo voltaje, con un transformador separado en el lado de bajo voltaje. El transformador prefabricado está equipado con un sistema de control inteligente que carga el estado operativo de cada componente a una sala de control central para un monitoreo centralizado.

Se utilizan subestaciones prefabricadas dedicadas a la generación de energía eólica para convertir el voltaje de salida de 690 V de las turbinas eólicas a 10 kV o 35 kV para la conexión a la red. Normalmente, el grupo electrógeno se utiliza junto con la subestación prefabricada elevadora y solo hay una línea entrante de bajo voltaje.

Las subestaciones prefabricadas específicas de energía eólica y transformadores fotovoltaicos tipo caja BS generalmente emplean una estructura de ensamblaje de transformador para reducir el tamaño y el espacio, lo que facilita el transporte y la instalación. En comparación con las subestaciones elevadoras prefabricadas, son más ligeras y, al eliminar la necesidad de un sistema de refrigeración adicional para el transformador, ofrecen una mayor eficiencia de conversión.

Cuando se utilizan subestaciones elevadoras prefabricadas, se pueden instalar internamente transformadores tanto sumergidos en aceite como secos.

Parámetros técnicos

El modo de instalación de la subestación tipo caja especial para generación de energía fotovoltaica y la subestación tipo caja especial para generación de energía eólica se determinará de acuerdo con la forma estructural seleccionada en el diseño de la biblioteca. Se establecerán cimientos de instalación especiales y se tomarán las medidas necesarias de conexión a tierra y fijación. Consulte los métodos básicos de producción e instalación de subestaciones de caja prefabricadas y transformadores combinados.

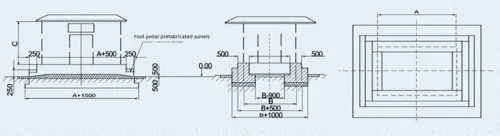

Diagrama básico de instalación

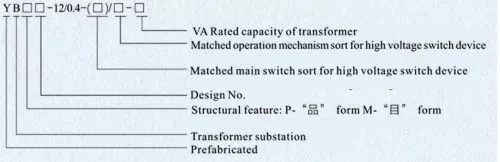

Modelo y significado

Características del producto

1. La carcasa del transformador tipo caja fotovoltaico BS adopta un diseño de tecnología avanzada, tiene una variedad de garantía de rendimiento confiable, durabilidad, aislamiento térmico, ventilación, resistencia a la corrosión, prevención del polvo, impermeabilidad, prevención de animales pequeños y apariencia hermosa. Los materiales de la carcasa se pueden seleccionar: placa de aleación de aluminio, placa de acero, placa compuesta, placa de acero inoxidable y materiales no metálicos.

2. XGN15, HXGN17 o KNYN 28A se pueden seleccionar como línea entrante, medición de alto voltaje y línea saliente de alto voltaje para aparamenta de alto voltaje. El lado de alto voltaje se puede organizar en una variedad de modos de suministro de energía, incluida la fuente de alimentación de red en anillo, la fuente de alimentación de terminal, la fuente de alimentación dual, etc., y se puede instalar con elementos de medición de alto voltaje para cumplir con los requisitos de medición de alto voltaje. Se recomienda que el interruptor principal utilice un interruptor de carga o un disyuntor de vacío, tiene una estructura compacta y razonable y tiene un buen efecto antimal funcionamiento.

3. Se pueden seleccionar GGD, GCS o MNS como aparamenta de baja tensión, compensación de potencia reactiva y línea saliente de baja tensión. El lado de bajo voltaje adopta una estructura de panel/gabinete, que puede cumplir con las funciones de distribución de energía, distribución de energía de iluminación, compensación de energía reactiva, medición de energía eléctrica, etc. El interruptor principal es un interruptor de carga común o un disyuntor inteligente, que es flexible de instalar y fácil de operar.

4. El transformador puede ser un transformador sumergido en aceite completamente sellado o un transformador de tipo seco. Para transformadores sumergidos en aceite, se recomiendan los modelos S9, S11, S13 o SH15, mientras que para transformadores de tipo seco, se recomiendan los modelos SCB11, SCB12, SCB14 o SCBH15. Se puede configurar libremente según las necesidades reales de los clientes, la elección es más flexible.

5. La cubierta superior de la caja adopta un diseño de estructura de doble capa y la capa intermedia está rellena de espuma plástica, por lo que el efecto de aislamiento térmico es bueno. La sala del transformador está equipada con dispositivos de monitoreo de control automático de temperatura y anticondensación, dispositivos de calefacción y refrigeración. El dispositivo a prueba de polvo está dispuesto en la posición correspondiente a la persiana fuera de la placa de la puerta y la placa lateral.

Ambiente de trabajo

1. La altitud no excederá los 1000 m;

2. Temperatura ambiente: - 25 °C ~ + 40 °C;

3. Humedad relativa: el valor medio diario no será superior al 95% y el valor medio mensual no será superior al 90%;

4.  Lugar de instalación: un lugar sin fuego, peligro de explosión, polvo conductor, gas químico corrosivo ni vibraciones violentas.

Si se superan las condiciones anteriores, el usuario podrá negociar con nuestra empresa.
