Subestación tipo caja preinstalada americana

Esta subestación tipo caja preinstalada estadounidense también está equipada con una variedad de dispositivos de seguridad, incluido un sistema de conexión a tierra, dispositivos de protección contra fallas y descargadores de sobretensiones, lo que garantiza que el sistema de energía funcione de manera segura y confiable en todo momento. Además, el diseño del producto enfatiza la facilidad de instalación y operación. Sus componentes preensamblados incluyen transformadores, disyuntores y aparamenta, lo que acorta efectivamente el ciclo de instalación y reduce los costos de mano de obra. La subestación también está equipada con un sistema de monitoreo avanzado, que permite a los operadores monitorear y administrar el sistema de energía en tiempo real a través de una sala de control central. La subestación modular prefabricada de estilo americano es una solución de alta calidad para aplicaciones industriales y comerciales, que satisface las necesidades de distribución de energía segura y confiable de manera rentable.

Parámetros técnicos

● Fusible

El lado de alto voltaje de la subestación tipo caja preinstalada estadounidense adopta un fusible de protección de respaldo y un fusible enchufable en serie para una protección de rango completo. El fusible de protección de respaldo es un fusible limitador de corriente de alto voltaje sumergido en aceite con gran capacidad de corte. Los fusibles enchufables solo se activarán cuando haya una falla dentro del transformador. El fusible de doble inducción puede proporcionar doble protección para corriente y temperatura. Si está fundido, el núcleo del fusible se puede reemplazar fácilmente en el sitio.

Estructura y secuencia de operación.

1. El diseño

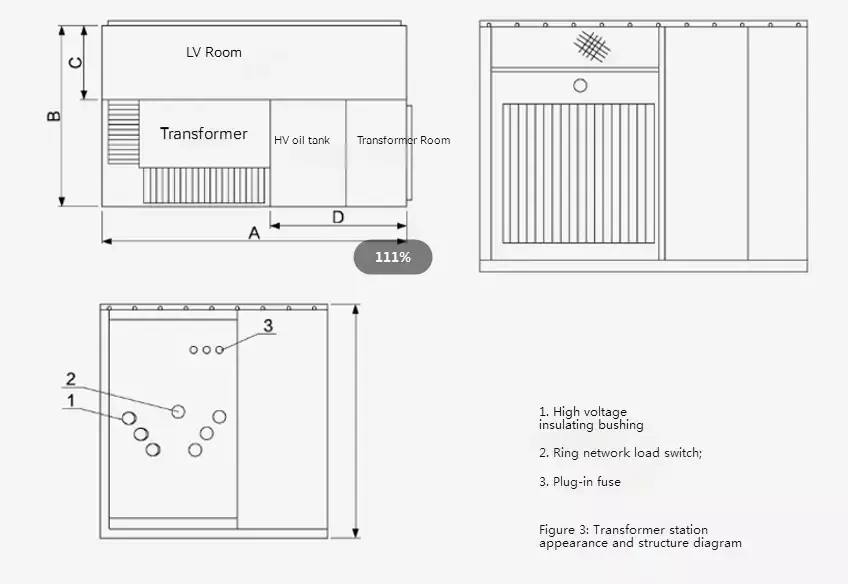

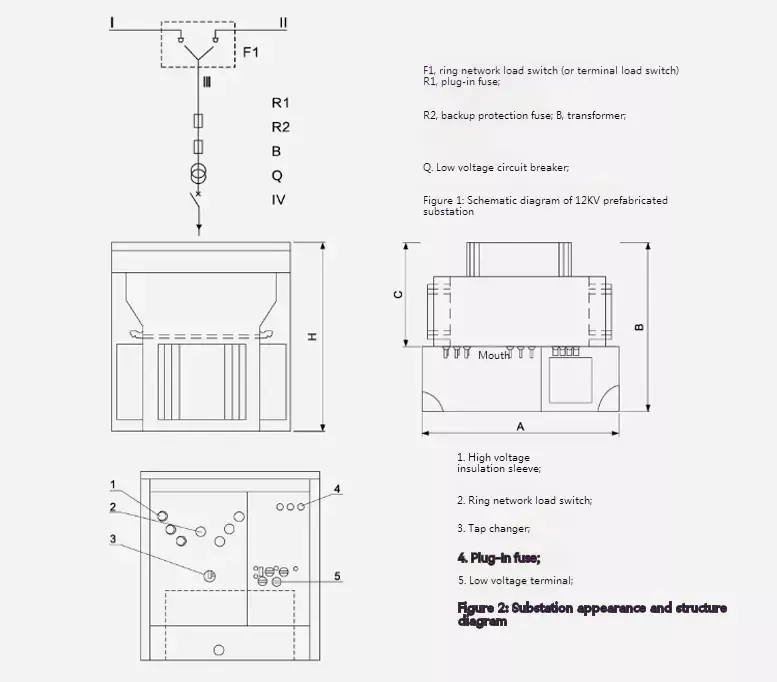

La forma y estructura de la subestación tipo caja preinstalada estadounidense se muestran a continuación. El tanque está dividido en el tanque superior de alta presión y el tanque inferior del transformador. Estas dos partes solo están conectadas eléctricamente y el aceite no circula. Entre ellas, las líneas "I" e "I" son alimentadores de red en anillo, la rama "ll" es la rama del transformador y "V" es la salida de bajo voltaje.

La subestación se puede utilizar para el sistema de suministro de energía de la red en anillo y el sistema de suministro de energía del terminal. La alimentación de la línea y la rama "l III" se conmuta mediante el interruptor de carga de la red en anillo. Al mismo tiempo, el lado de alto voltaje del transformador está equipado con un fusible en el extremo de entrada, que puede proteger el circuito derivado y evitar fallas por cortocircuito, sobrecarga y sobrecalentamiento. También puede optar por instalar dispositivos de visualización de alto voltaje y pararrayos. Y el extremo de bajo voltaje del transformador sale después pasando por el amperímetro y el disyuntor de baja tensión.

Dimensiones y peso

2. El transformador

Para las subestaciones tipo caja preinstaladas estadounidenses, utilizamos los nuevos transformadores trifásicos sumergidos en aceite de las series S9 y S11 con bajas pérdidas sin carga, bajo aumento de temperatura, bajo ruido y baja altura. Tanto las pérdidas sin carga como las pérdidas con carga son menores que las del transformador S9 original.

El transformador adopta una estructura completamente sellada para aislar eficazmente la contaminación del aire y la humedad. En la parte superior del tanque de aceite se deja un colchón de aire de 40-90 mm, que junto con la estructura corrugada de la carcasa del tanque de aceite juega un papel en el enfriamiento y la reducción de la presión interna.

Dimensiones y peso
