¿Cómo solucionar eficazmente las fallas comunes de los tableros de alta tensión para una operación y mantenimiento seguros?

¿Cómo solucionar eficazmente las fallas comunes de los tableros de alta tensión para una operación y mantenimiento seguros?

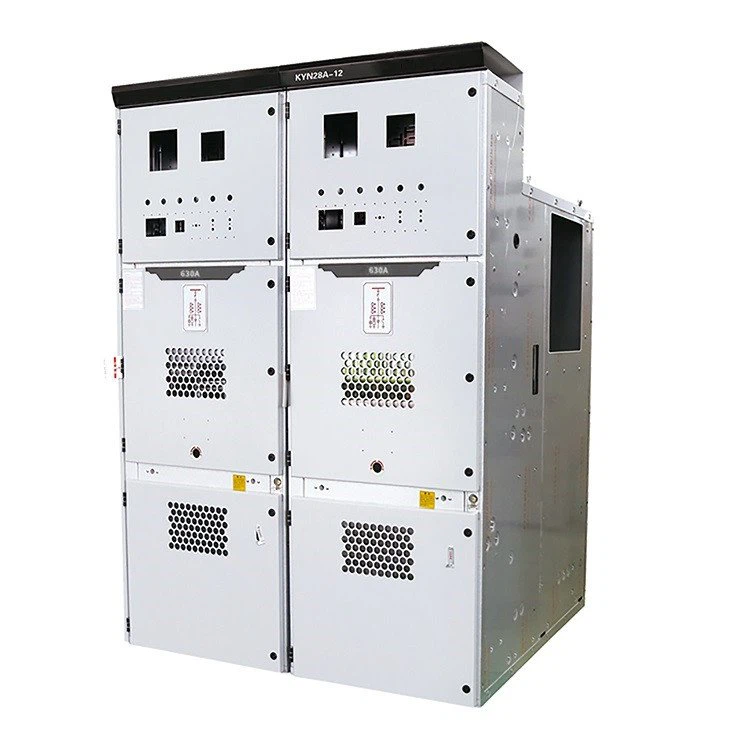

Como equipo central en el sistema de energía para recibir, distribuir energía eléctrica, controlar y proteger equipos de alto voltaje, la aparamenta de alto voltaje se usa ampliamente en la producción industrial, distribución de energía, suministro de energía de edificios y otros campos. Su funcionamiento seguro y estable está directamente relacionado con la confiabilidad del sistema eléctrico y la seguridad del personal y el equipo. Combinando prácticas de operación y mantenimiento en el sitio, este artículo detalla fallas comunes, causas fundamentales y métodos científicos de solución de problemas de aparamenta de alto voltaje para proporcionar una referencia completa para los operadores.

I. Tipos de fallas principales, causas y métodos de solución de problemas

Las fallas en las aparamentas de alta tensión se concentran principalmente en componentes centrales como disyuntores, mecanismos de carros de mano, sistemas de aislamiento y circuitos secundarios. Los diferentes fallos tienen diferentes manifestaciones, causas y métodos de resolución de problemas, que requieren una investigación específica y un tratamiento estandarizado.

(1) Fallas principales del disyuntor: negativa a cerrar, negativa a abrir y disparo falso

Como "interruptor central" de los cuadros de alta tensión, las fallas del disyuntor afectan directamente la continuidad del suministro de energía. Las fallas comunes incluyen negativa a cerrar, negativa a abrir y disparo automático después del cierre.

——Negativa a cerrar:No hay acción del mecanismo después de presionar el botón de cierre, sin poder suministrar energía normalmente.Causas fundamentalesincluyen factores mecánicos (almacenamiento de energía insuficiente, falla del motor de almacenamiento de energía, deslizamiento de la cadena, mala lubricación, óxido, atasco de cuerpos extraños), factores de enclavamiento eléctricos (interruptor de tierra no abierto, carro de mano no en su lugar, puerta del gabinete no cerrada, enclavamiento de cinco prevenciones bloqueado), factores eléctricos (voltaje de alimentación de control bajo, disparo del interruptor de aire, fusible quemado, bobina de cierre quemada, cableado suelto) y factores de bloqueo de protección (bloqueo de falla del dispositivo de protección integral, configuración incorrecta del modo remoto/local).

Solución de problemas:

1. Siga el principio de "comprobar primero el almacenamiento de energía, luego confirmar el bloqueo e investigar los problemas eléctricos al final". Primero verifique la indicación de almacenamiento de energía; si es insuficiente, inspeccione el motor de almacenamiento de energía y la cadena, limpie los residuos atascados y lubríquelos.

2. Confirme que el interruptor de puesta a tierra esté abierto, que el carro de mano esté en su lugar y que la puerta del gabinete esté cerrada para desbloquear el enclavamiento de cinco prevenciones.

3. Verifique la alimentación de control, el fusible y la bobina de cierre, reemplace la bobina dañada, ajuste el cableado y ajuste el modo del dispositivo de protección para garantizar que el circuito de cierre sea suave.

——Negativa a abrir:No abrir por acción de protección u operación manual, lo cual es una falla de alto riesgo propensa a sobrecarga del equipo y cortocircuito. Las causas principales incluyen bobina de apertura quemada, cableado suelto, falla de energía de control, mecanismo de liberación atascado, oxidado o deformado, carro de mano no en su lugar, enclavamiento bloqueado y dispositivo de protección que no emite señal de disparo.

Solución de problemas:

1. Primero verifique la energía de apertura, la bobina y el cableado, reemplace la bobina dañada y ajuste el cableado.

2. Pruebe la apertura manual de emergencia, desmonte la pieza de liberación del mecanismo, limpie los restos oxidados y atascados y lubrique.

3. Confirme la posición del carrito y desbloquee el mecanismo de bloqueo.

4. Investigue el dispositivo de protección para asegurarse de que emita la señal de disparo normalmente para evitar la expansión de la falla.

——Disparo automático después del cierre:Disparo automático instantáneo o de corta duración tras el cierre, afectando la estabilidad del suministro eléctrico. Las causas principales incluyen adherencia del contactor de cierre, acción falsa debido a un valor de configuración de protección demasiado pequeño, amortiguador del mecanismo no válido, presión anormal del resorte, cableado secundario suelto, interferencia electromagnética y conexión a tierra deficiente.

Solución de problemas:

1. Primero desconecte la alimentación de control y verifique el contactor de cierre; reemplácelo inmediatamente si se adhiere.

2. Vuelva a calibrar el valor de configuración de protección para cumplir con los requisitos de operación.

3. Revise las piezas del amortiguador del mecanismo y corrija la presión del resorte.

4. Fije el cableado secundario y haga un buen trabajo de blindaje y conexión a tierra para eliminar la interferencia electromagnética y garantizar un funcionamiento estable después del cierre.

(2) Fallas del carro de mano y del mecanismo de movimiento: atasco y falla de posicionamiento

Como componente móvil, la suavidad y precisión de posicionamiento del carro de mano son cruciales para la seguridad de la operación. Las fallas comunes son dificultad para empujar/tirar y fallas de posicionamiento.

——Empujar/tirar y atascar con carros de mano difíciles:Gran resistencia al agitar el carro, incapaz de empujar hacia adentro o hacia afuera con normalidad. Las causas principales incluyen enclavamiento desbloqueado (disyuntor no abierto, seccionador de tierra no abierto), vía deformada, atasco de cuerpo extraño, mecanismo de válvula deformado y atascado, ruedas de carro desgastadas o excéntricas y soldadura del gabinete deformada o instalación desigual.

Solución de problemas:

1. Confirme que tanto el disyuntor como el seccionador de tierra estén abiertos para desbloquear el enclavamiento de cinco prevenciones.

2. Limpie los residuos de la vía, corrija la vía deformada y lubrique la guía deslizante.

3. Verifique el mecanismo de la válvula y corrija las piezas deformadas.

4. Revise las ruedas del carro de mano, reemplace las desgastadas y ajuste el nivel de instalación del gabinete para garantizar un empuje y tracción suaves.

——Falla de posicionamiento del carro de mano:No se puede bloquear de manera estable el carro de mano en la posición de trabajo o de prueba, propenso a peligros para la vida. Las causas principales incluyen pasador de posicionamiento deformado, mecanismo de bloqueo mal colocado e interruptor de recorrido dañado.

Solución de problemas:

1. Desmonte el mecanismo de posicionamiento y corrija el pasador de posicionamiento deformado.

2. Ajuste la posición del mecanismo de bloqueo para garantizar un acoplamiento preciso.

3. Detectar el estado de encendido y apagado del interruptor de viaje; reemplácelo inmediatamente si está dañado.

4. Realice una prueba de posicionamiento después del reemplazo para garantizar que el carro de mano pueda bloquearse de manera estable en las posiciones de trabajo y de prueba sin aflojarse.

(3) Fallas de descarga de aislamiento: ruido anormal, chispas y condensación

Las fallas del sistema de aislamiento van acompañadas de ruidos anormales obvios y altos riesgos de seguridad, que comúnmente se manifiestan como un sonido de descarga "chisporroteante" en el gabinete, chispas visibles por la noche e incluso fallas del aislamiento y cortocircuitos en casos severos.

Causas principalesincluyen alta humedad ambiental, condensación severa, piezas de aislamiento sucias, envejecidas, agrietadas o dañadas (aisladores, casquillos), distancia insuficiente entre fases o entre fases y tierra, desviación de la instalación, pararrayos envejecidos con corriente de fuga excesiva y pernos sueltos que provocan un mal contacto del conductor y una descarga de la punta.

Solución de problemas:

1. Detenga la operación del equipo inmediatamente, haga un buen trabajo en la protección de conexión a tierra y prohíba acercarse al gabinete.

2. Fortalezca la ventilación y la deshumidificación, limpie el polvo y las manchas en las piezas aislantes y reemplace las piezas aislantes envejecidas y agrietadas.

3.  Corrija la posición de instalación del conductor para garantizar que la distancia entre fases y entre fases y tierra cumpla con los estándares.

4. Detecte la corriente de fuga del pararrayos y reemplácelo a tiempo si está dañado.

5. Apriete los pernos flojos para eliminar los riesgos de descarga de la punta; reanude la operación sólo después de una prueba de aislamiento calificada.

Además,También se produce una fuerte condensación en el gabinete.una causa importante defallas de aislamiento, principalmente debido a la alta humedad ambiental, la diferencia obvia de temperatura, la falta de calentador o la mala ventilación en el gabinete y la humedad que regresa de la zanja del cable.

Solución de problemas:

Instale equipo de deshumidificación o calentador, mejore la ventilación del gabinete, limpie la zanja del cable con regularidad para evitar el retorno de humedad y controle la humedad relativa en el gabinete dentro de un rango razonable.

(4) Fallas de calentamiento y aumento de temperatura: sobrecalentamiento de contactos y terminales

El calentamiento excesivo y el aumento de temperatura son las fallas más comunes en el sitio de aparamenta de alto voltaje, que se manifiestan como sobrecalentamiento, enrojecimiento y ablación de contactos, barras colectoras y terminales de cableado, que pueden derretir piezas y causar cortocircuitos en casos severos.

Causas principalesincluyen presión de contacto insuficiente de los contactos dinámicos y estáticos, fatiga del resorte, mayor resistencia del contacto debido a la oxidación del contacto y el desgaste del revestimiento de plata, pernos sueltos y conexión virtual después de la expansión y contracción térmica, manchas de aceite y polvo en las superficies de contacto, operación de sobrecarga a largo plazo y junta solapada de barra colectora desigual sin pasta conductora.

Solución de problemas:

1. Reduzca la carga de operación inmediatamente, apriete los pernos sueltos después del apagado y enfriamiento, pula la capa de oxidación del contacto y aplique pasta conductora, y reemplace los resortes de presión fatigados.

2. Limpie las manchas de aceite y polvo en las superficies de contacto, corrija la junta traslapada de la barra colectora para asegurar la planitud y aplique pasta conductora.

3. Controle estrictamente la carga de operación para evitar sobrecargas a largo plazo y detecte el aumento de temperatura con regularidad.

(5) Fallas del circuito secundario y del dispositivo de protección: falsa alarma y falla del instrumento

El circuito secundario y el dispositivo de protección son responsables de monitorear, controlar y proteger el funcionamiento del equipo. Las fallas provocarán que el equipo quede fuera de control y falle el monitoreo. Las fallas comunes incluyen falsa alarma y disparo falso del dispositivo de protección, falta de voltaje o corriente en los instrumentos y luces indicadoras que no se encienden.

——Falsa alarma y falso disparo del dispositivo de protección:Las causas principales incluyen conexión a tierra floja, virtual o deficiente del cableado secundario, polaridad invertida, desconexión o daño al aislamiento del transformador de corriente (CT) y del transformador de voltaje (PT), interferencia electromagnética, cable blindado sin conexión a tierra, valor de configuración de protección incorrecto o irrazonable y falla de componentes internos causada por la temperatura y la humedad.

Solución de problemas:

1. Investigue el cableado secundario uno por uno, ajuste los terminales sueltos y repare las piezas rotas.

2. Calibre la polaridad CT y PT y reemplace los transformadores con aislamiento dañado.

3. Haga un buen trabajo de blindaje y conexión a tierra para eliminar las interferencias electromagnéticas.

4. Restablezca el valor de configuración de protección para cumplir con los requisitos de operación.

5. Detectar componentes internos del dispositivo de protección, reemplazar piezas dañadas y controlar la temperatura y humedad en el gabinete.

——Sin pantalla de instrumentos e indicadores sin iluminación:No hay lectura de voltímetro y amperímetro, no hay indicadores luminosos, no se puede juzgar el estado de funcionamiento del equipo. Las causas principales incluyen desconexión del PT, fusible fundido, mal contacto del enchufe secundario, terminales sueltos y desconexión del circuito secundario.

Solución de problemas:

1. Verifique el cableado del PT y repare las piezas rotas.

2. Reemplace el fusible fundido, ajuste el enchufe y los terminales secundarios e investigue la desconexión del circuito secundario para garantizar un circuito fluido y una visualización normal de los instrumentos e indicadores.

(6) Otras fallas comunes: anormalidades en el interruptor de puesta a tierra, enclavamiento y almacenamiento de energía

——Operación anormal del interruptor de puesta a tierra:No se puede cerrar o abrir el seccionador de tierra, afectando la seguridad del mantenimiento. Las causas principales incluyen disyuntor no abierto, enclavamiento mecánico forzado para prohibir el funcionamiento y mecanismo, biela y engranaje oxidados, atascados, deformados o desgastados.

Solución de problemas:

1. Primero confirme que el disyuntor esté abierto para desbloquear el enclavamiento mecánico.

2. Quite el óxido y lubrique el mecanismo, corrija la biela y el engranaje deformados, reemplace las piezas muy desgastadas y pruebe el estado de encendido y apagado del seccionador de puesta a tierra después de la operación para garantizar una conexión a tierra confiable.

——Fallo de bloqueo de cinco prevenciones:Un peligro importante para la seguridad, que se manifiesta como el cierre activo del seccionador de puesta a tierra, el ingreso al intervalo activo por error, etc., que es propenso a accidentes de seguridad. Las causas principales incluyen pasador y mecanismo de bloqueo rotos, deformados, mal colocados o desgastados.

Solución de problemas:

1. Detenga la máquina inmediatamente y prohíba su funcionamiento.

2. Desmonte el mecanismo de bloqueo, reemplace los pasadores de bloqueo rotos y deformados, ajuste la posición de instalación del mecanismo para garantizar el funcionamiento normal del bloqueo y reanude la operación solo después de pasar la prueba.

——Motor de almacenamiento de energía anormal:El motor de almacenamiento de energía sigue funcionando o no puede almacenar energía, lo que afecta el funcionamiento del disyuntor. Las causas principales incluyen interruptor de límite de almacenamiento de energía dañado o atascado, falla del motor de almacenamiento de energía, cableado suelto y fatiga o rotura del resorte.

Solución de problemas:

1. Corte la energía inmediatamente cuando el motor de almacenamiento de energía siga funcionando, verifique el interruptor de límite, limpie los desechos atascados y reemplácelo si está dañado. 2. Cuando el motor no pueda almacenar energía, verifique el motor y el cableado, reemplace el motor defectuoso y corrija o reemplace el resorte fatigado o roto para garantizar un almacenamiento de energía normal.

——No se puede abrir la puerta del gabinete:No se puede abrir la puerta del gabinete normalmente, lo que afecta el trabajo de mantenimiento. Las causas principales incluyen el disyuntor no abierto, el seccionador de tierra no abierto, el enclavamiento de cinco prevenciones bloqueado y el atasco mecánico de la puerta del gabinete.

Solución de problemas:

1. Confirme que tanto el disyuntor como el seccionador de tierra estén abiertos para desbloquear el enclavamiento de cinco prevenciones.

2. Si hay atasco mecánico, aplique una pequeña cantidad de aceite lubricante para ayudar al desbloqueo; No haga palanca en la puerta violentamente para evitar dañar la puerta del gabinete y el mecanismo de bloqueo.

II. Sugerencias de operación y mantenimiento y consejos de seguridad

Para evitar fallas desde su origen y garantizar el funcionamiento seguro y estable del equipo, los operadores deben seguir estrictamente los siguientes requisitos:

① Control ambiental: mantenga el gabinete seco y ventilado, limpie el polvo con regularidad, controle la temperatura y la humedad ambiental e instale equipos de deshumidificación y calefacción para evitar la condensación y daños al aislamiento.

② Operación estándar: Implemente estrictamente la operación de bloqueo de cinco prevenciones, prohíba operaciones ilegales como empujar/tirar del carro con carga, abrir la puerta del gabinete sin conexión a tierra y cerrar/abrir ilegalmente. Use guantes y zapatos aislantes durante la operación para realizar un buen trabajo de protección personal.

③ Mantenimiento regular: realice inspecciones de apariencia, fijación de cableado, detección de aislamiento, lubricación de mecanismos y calibración de componentes de acuerdo con ciclos diarios, trimestrales y anuales, y reemplace las piezas envejecidas y dañadas a tiempo.

④ Eliminación de emergencia: dominar diversos métodos de investigación y manejo de fallas de manera competente; detenga la máquina inmediatamente para investigar y eliminar rápidamente después de recibir una alarma de falla para evitar la expansión de la falla; registro después de su eliminación para su posterior trazabilidad.

⑤ Capacitación profesional: Fortalecer la capacitación de habilidades profesionales para los operadores para mejorar su capacidad de identificación, investigación y eliminación de emergencias de fallas.

El funcionamiento seguro y estable de las aparamentas de alto voltaje es la base de un suministro de energía confiable en el sistema eléctrico. Sólo a través de una operación estandarizada, un mantenimiento regular y una investigación y eliminación científicas se pueden eliminar a tiempo diversos riesgos de seguridad, garantizando un suministro de energía seguro, ordenado y eficiente y proporcionando una garantía sólida para la producción industrial y el uso de electricidad para los medios de vida de las personas.

III. Resumen de texto completo

Centrándose en el núcleo de la operación segura y el mantenimiento de aparamenta de alta tensión, este artículo clasifica sistemáticamente seis categorías de fallas comunes, cubriendo componentes centrales como disyuntores, mecanismos de carro de mano, sistemas de aislamiento, circuitos secundarios, seccionadores de puesta a tierra y mecanismos de almacenamiento de energía. Detalla las manifestaciones y causas fundamentales de diversas fallas, y proporciona los correspondientes métodos de investigación y manejo científicos y operativos, aclarando la prioridad y el proceso estándar de eliminación de fallas. Al mismo tiempo, presenta cinco sugerencias de operación y mantenimiento combinadas con la práctica en el sitio, proporcionando una referencia integral y práctica para los operadores.

En general, la mayoría de las fallas de los equipos de distribución de alto voltaje son causadas por tres factores: operación irregular, mantenimiento inoportuno y malas condiciones ambientales, y varias fallas tienen una correlación obvia (por ejemplo, la alta humedad ambiental es propensa a la descarga del aislamiento y los pernos sueltos son propensos a fallas de calentamiento y descarga). Por lo tanto, estandarizar los procedimientos de operación, fortalecer el mantenimiento regular y controlar estrictamente el entorno de operación son las claves para prevenir fallas y garantizar la operación segura y estable de los equipos, así como un apoyo importante para garantizar un suministro de energía confiable del sistema eléctrico.

IV. Preguntas frecuentes (FAQ)

1. ¿Qué medidas inmediatas se deben tomar cuando se escucha un sonido de descarga "chisporroteante" en el cuadro de alta tensión?

Respuesta: Detenga la operación inmediatamente, conecte a tierra el equipo y evite acercarse. Primero verifique la humedad, la suciedad del aislamiento y el apriete de los pernos; active la deshumidificación si se produce condensación, o reemplace las piezas de aislamiento envejecidas/dañadas y reanude la operación después de una prueba de aislamiento calificada.

2. ¿Por qué se debe verificar primero el almacenamiento de energía y el enclavamiento de cinco prevenciones cuando el disyuntor se niega a cerrar?

Respuesta: Son dos requisitos previos fundamentales para el cierre. Un almacenamiento de energía insuficiente significa que no hay energía para cerrar; El enclavamiento desbloqueado bloquea el circuito de cierre. Verificarlos primero elimina rápidamente fallas comunes y mejora la eficiencia.

3. ¿Se puede empujar con fuerza el carrito cuando es difícil empujar/tirar?

Respuesta: No. Empujar con fuerza daña los componentes y genera peligros. Primero desbloquee el enclavamiento, limpie la pista, verifique las piezas y lubrique si es necesario antes de operar suavemente.

4. ¿Cómo evitar fallas por sobrecalentamiento de contactos y terminales en aparamenta de alta tensión?

Respuesta: Apriete los pernos con regularidad, pula los contactos y aplique pasta conductora, controle la carga para evitar sobrecargas y mantenga limpias las superficies de contacto.

5. ¿Por qué se debe detener la máquina inmediatamente para realizar tareas de mantenimiento cuando falla el bloqueo de cinco prevenciones?

Respuesta: Es un dispositivo de seguridad básico para evitar accidentes por mal funcionamiento. Una falla puede causar una descarga eléctrica o un cortocircuito, por lo tanto, detenga la operación inmediatamente para reparar y restaurar la función de bloqueo antes de volver a usarla.

6. ¿Qué medidas auxiliares existen además de instalar equipos deshumidificadores para casos de condensación severa en el gabinete?

Respuesta: Limpie la zanja del cable y selle los espacios, coloque desecantes, mejore la ventilación y revise el calentador del gabinete con regularidad para controlar la humedad entre 50 % y 70 %.

7. ¿Cómo investigar rápidamente la causa del disparo falso del dispositivo de protección?

Respuesta: Verifique la estanqueidad del cableado secundario, la polaridad y el aislamiento de CT/PT, ajuste la configuración de protección, elimine la interferencia electromagnética y detecte los componentes internos del dispositivo de protección.
