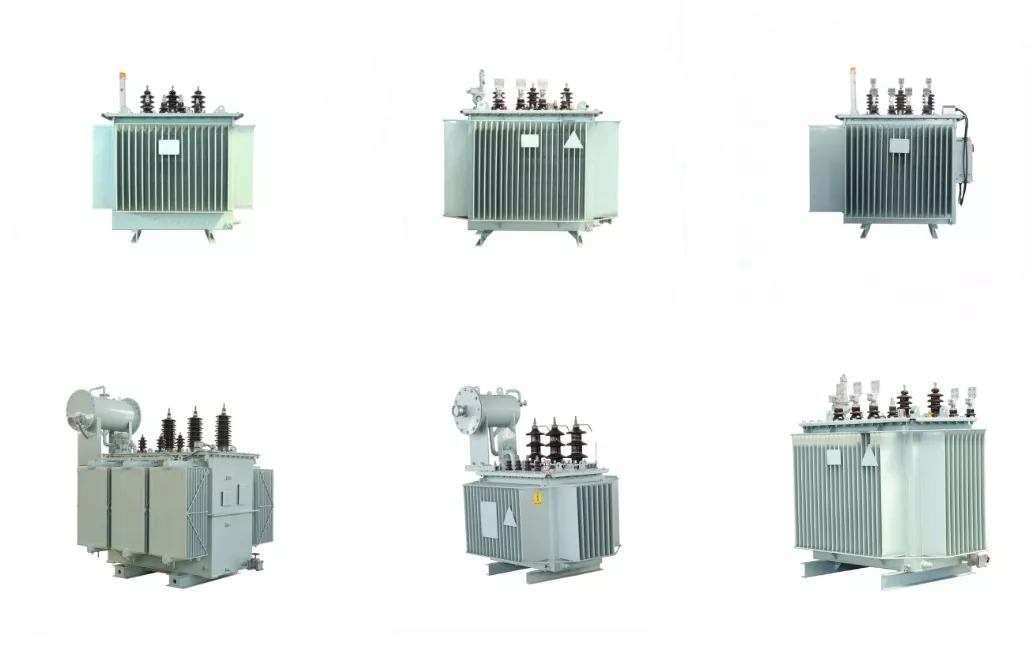

Transformador de potencia de distribución sumergido en aceite

El núcleo del transformador de potencia de distribución sumergido en aceite se construye laminando láminas de acero de silicio laminadas en frío importadas de alta calidad, lo que reduce significativamente la corriente sin carga y sin carga. El núcleo garantiza la compacidad y minimiza el ruido. Los devanados de alta y baja tensión están hechos de cobre libre de oxígeno. Los devanados de bajo voltaje para 500 KVA y menos adoptan una estructura cilíndrica de doble capa, mientras que los de 630 KVA y más utilizan una estructura de doble hélice o cuádruple hélice o un devanado de lámina de cobre. Los devanados de alta tensión emplean una estructura cilíndrica multicapa.

El transformador adopta el grupo de conexión Dyn11 para minimizar los efectos armónicos en la red eléctrica y mejorar la calidad del suministro eléctrico. Su construcción completamente sellada extiende la vida útil, elimina la necesidad de retirar el núcleo y no requiere mantenimiento. Después del transporte estándar, este transformador en serie no requiere inspección del núcleo. Los componentes relevantes se pueden instalar directamente, seguido de pruebas de aceptación. Al pasar, está listo para funcionar.

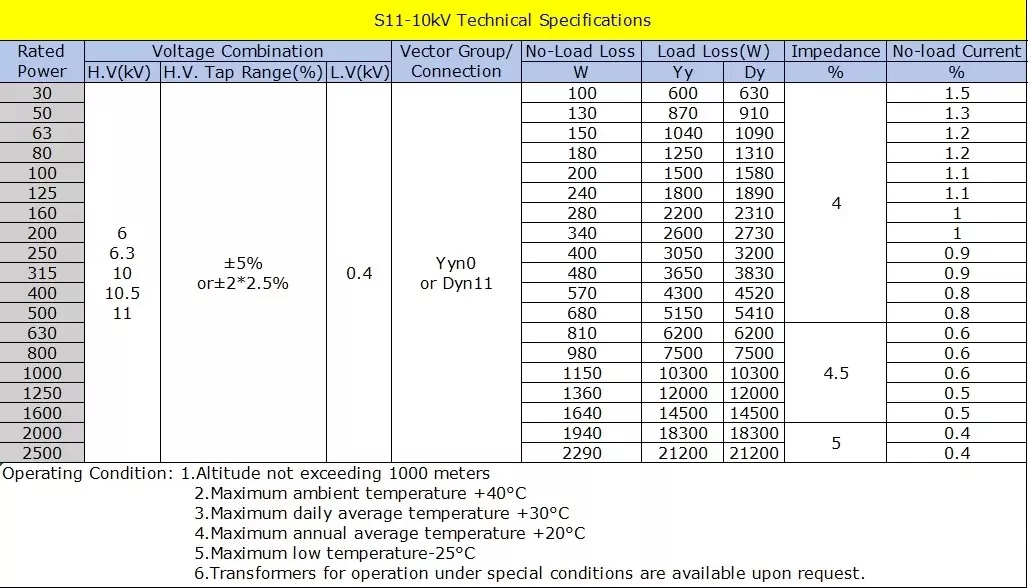

Especificación

Estándares y certificaciones

Diseño y prueba: IEC 60076-1…11, GB 1094, IEEE C57.12.00;

Evaluación de pérdidas: IEC 60076-20;

Seguridad: IEC 61936, DL/T 572;

Medio ambiente: ISO 14001, CE, EAC, UkrSEPRO para exportación a Ucrania

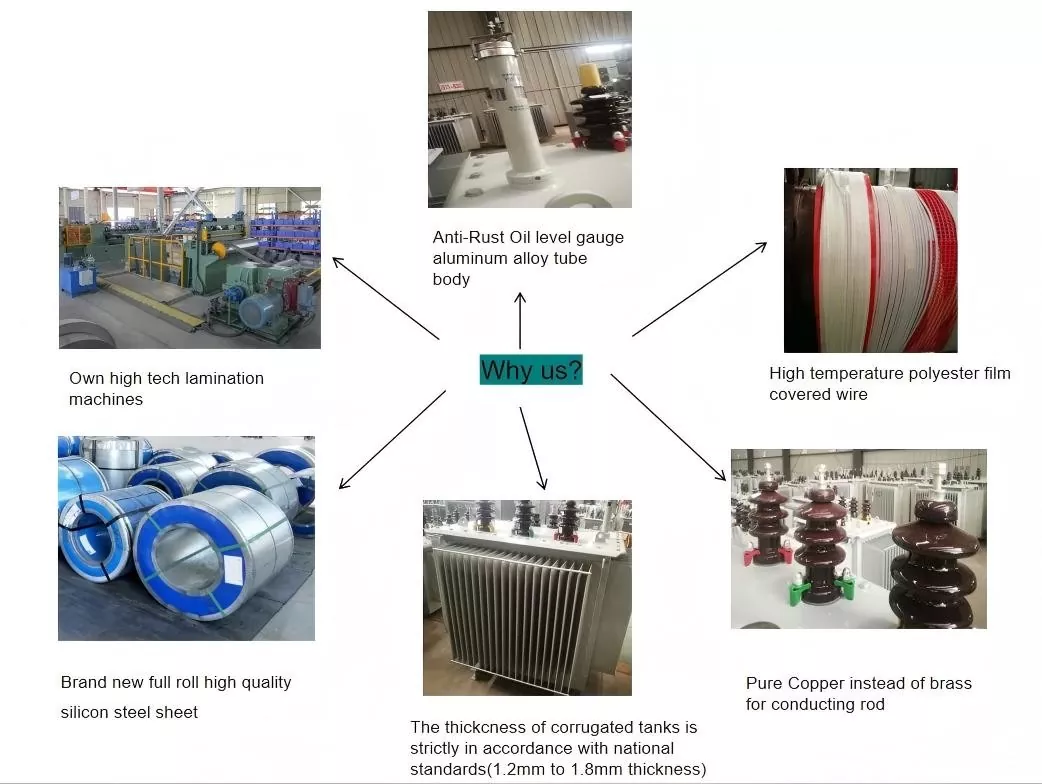

¿Por qué elegirnos?

- Nuestro transformador de potencia de distribución sumergido en aceite es altamente eficiente y de bajas pérdidas, lo que reduce el consumo de energía y los costos operativos.

- El cuerpo del transformador es un nuevo tipo de estructura de aislamiento, se ha mejorado la capacidad de resistencia a cortocircuitos que la original.

- El núcleo de hierro es una lámina de acero al silicio laminada en frío de alta calidad y alta permeabilidad. Consiste en devanados de alto/bajo voltaje, que son cables de cobre libres de oxígeno y adoptan una estructura cilíndrica multicapa.

- Todos los sujetadores han sido tratados especialmente para evitar que se aflojen.

- La estructura corrugada del tanque de aceite, la cubierta del tanque y el borde de la caja tienen dos formas de soldadura completa o conexión por perno, lo que puede prolongar la vida útil del aceite del transformador y los materiales aislantes.

Condiciones del entorno operativo

1. La altitud de instalación no excederá los 1000 m sobre el nivel del mar (en condiciones normales); Los entornos especiales requieren especificaciones separadas.

2. La temperatura ambiente no excederá los 40°C.

3. Temperatura exterior mínima: -25°C.

Se pueden proporcionar transformadores capaces de operar en condiciones especiales a pedido del cliente.
