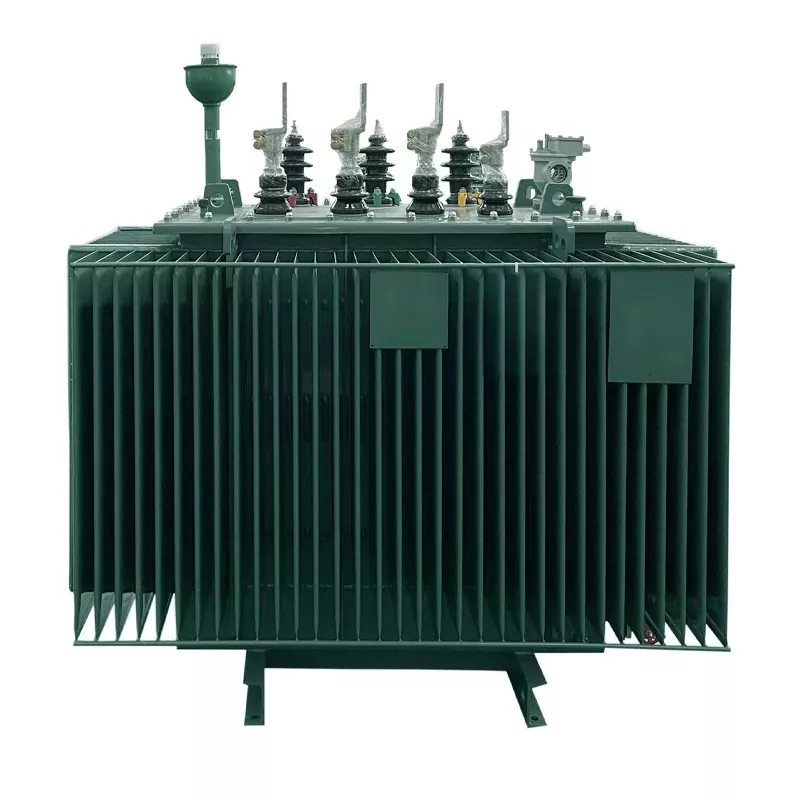

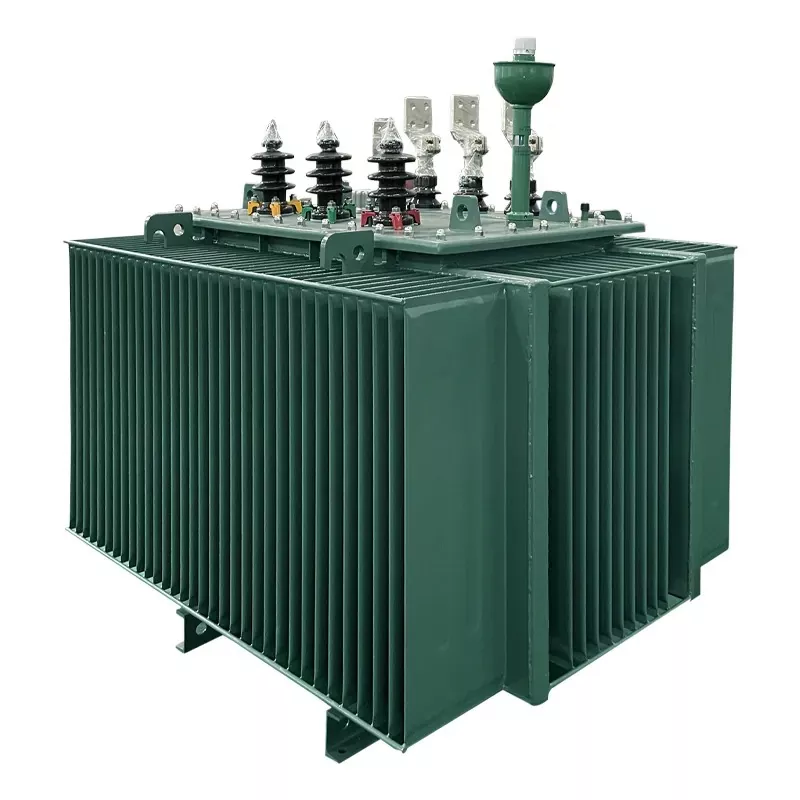

Transformador de distribución trifásico sumergido en aceite con cambiador de tomas bajo carga

Los transformadores de distribución trifásicos sumergidos en aceite con cambiador de tomas bajo carga son equipos importantes en los sistemas de distribución modernos y también uno de los productos importantes de Ceho. Estos productos pueden regular el voltaje sin interrumpir la carga, mejorando la calidad de la energía y la estabilidad de la red.

Enviar Consulta

Descripción del Producto

Este transformador de distribución trifásico sumergido en aceite con cambiador de tomas bajo carga está hecho de acero al silicio laminado en frío CRGO de alta calidad, lo que garantiza una baja pérdida sin carga. Tiene un buen efecto de ahorro de energía y notables beneficios sociales y económicos. Fuerte resistencia a cortocircuitos y rayos; El diseño de estructura de soporte de alta confiabilidad se puede utilizar tanto en exteriores como en interiores.

El voltaje y la potencia nominal de nuestros transformadores se pueden personalizar. Tensiones disponibles: 6kV, 6,3kV, 10kV, 10,5kV, 11kV, 12,47kV, 13,2kV, 13,8kV, 15kV, 20kV, 22kV, 24kV, 33kV, 34,5kV, 35kV, 38kV...... 110 kilovoltios.

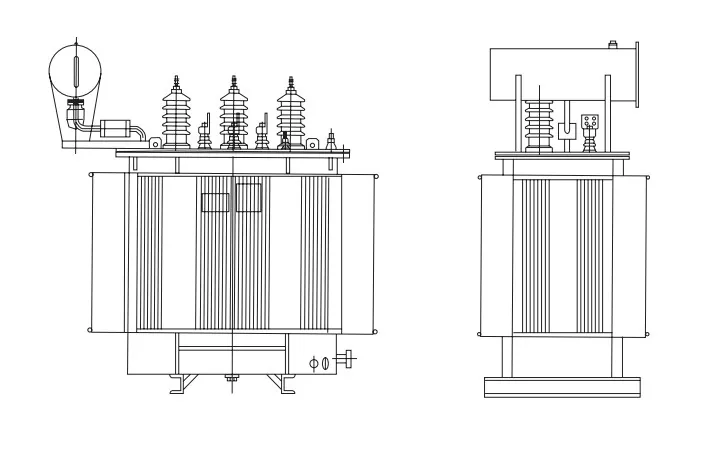

dibujo de contorno

Especificaciones técnicas

Potencia nominal (kVA)	Tensión nominal (kV)		Grupo de vectores	Pérdida sin carga (W)	Pérdida de carga (W)	Impedancia(%)
Potencia nominal (kVA)	alto voltaje	LV	Grupo de vectores	Pérdida sin carga (W)	Pérdida de carga (W)	Impedancia(%)
30	13.8 13.2 11 10.5 10 6.3 6 Rango de golpeteo: ±5%; ±2*2,5%	0.4 0.433 0.415	Dyn11 Yyn0 Yzn11 Dyn5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Característica	Descripción
Regulación de voltaje	Permite el ajuste del voltaje en carga a través del cambiador de tomas mientras el transformador está energizado, generalmente con un rango de regulación de ±15 % o más. .
Tipo de cambiador de grifo	Se prefiere el OLTC de tipo vacío por su confiabilidad y larga vida útil; debe cumplir con los estándares IEC 60214 o AS 60214.1 .
Método de enfriamiento	ONAN (Aceite Natural Aire Natural) es estándar; algunas variantes pueden utilizar OFAF (Oil Forced Air Forced) para capacidades superiores.
Aislamiento y aceite	Inmerso en aceite mineral para aislamiento y refrigeración; El aceite debe cumplir con las normas IEC 60296. El aceite en el compartimiento del interruptor desviador debe estar aislado del aceite del tanque principal.
Construcción	Normalmente, de tipo núcleo, con devanados de cobre, tanque de acero corrugado y diseño herméticamente sellado para evitar la entrada de humedad.
Toque Control	Admite funcionamiento automático, manual local (eléctrico) y manual de emergencia (mecánico). Incluye finales de carrera, protección térmica e indicadores de posición.

Condiciones ambientales normales

1. Temperatura ambiente: No más de +40 ℃, No menos de -25 ℃, La temperatura promedio mensual no es más de +30 ℃., La temperatura promedio anual no es más de +20 ℃.

2. Altitud: No más de 1000m.

3. La onda del voltaje de la fuente de alimentación es similar a una onda sinusoidal.

4. El voltaje de suministro de energía del transformador de distribución trifásico sumergido en aceite con cambiador de tomas bajo carga es aproximadamente simétrico.

5. El contenido armónico total de la corriente de carga no excederá el 5% de la corriente nominal;

6. Sitio de instalación: Interior o exterior.
