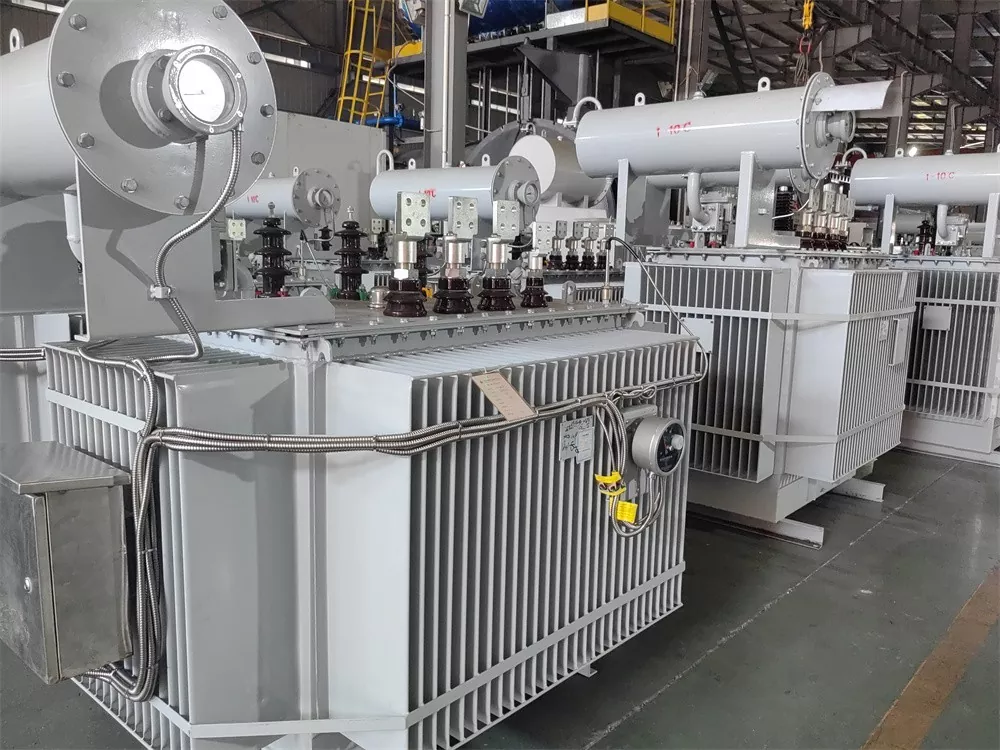

Transformador de distribución sumergido en aceite con cambiador de tomas sin carga

El transformador de distribución sumergido en aceite con cambiador de tomas sin carga es un producto confiable de la fábrica de Ceho. El núcleo utiliza láminas de acero al silicio laminadas en frío de grano orientado y de alta permeabilidad. Tiene un diseño tipo núcleo con juntas totalmente sesgadas y una estructura segmentada. Las columnas centrales exhiben secciones transversales circulares escalonadas de varios niveles, mientras que el yugo y el núcleo mantienen secciones transversales uniformes.

El núcleo de este producto utiliza láminas de acero al silicio laminadas en frío de grano orientado y de alta permeabilidad. Presenta un diseño tipo núcleo con juntas totalmente sesgadas y una estructura segmentada. Las columnas centrales exhiben secciones transversales circulares escalonadas de varios niveles, mientras que el yugo y el núcleo mantienen secciones transversales uniformes.

Los devanados emplean canales de aceite corrugados con impregnación sin barniz y unión con banda de compresión. Todos los devanados son bobinas concéntricas. El devanado de alta tensión cuenta con tomas correspondientes a los requisitos de tensión de toma, conectadas al cambiador de tomas montado en la tapa del tanque. Esto permite la transferencia de voltaje entre 10 kV y 20 kV y el ajuste del voltaje del grifo después de la desconexión de la energía.

Dispositivos de protección de seguridad Los transformadores de 30~2000kVA están equipados con válvulas de alivio de presión. Se pueden instalar relés de gas con terminales de alarma y disparo según los requisitos del usuario. Dispositivos de medición de la temperatura del aceite Todos los transformadores cuentan con casquillos de termómetro de vidrio montados en la parte superior del tanque, que se extienden 120 ± 10 mm dentro del aceite. Los transformadores de 1000~2000kVA cuentan con termómetros de señal exterior. El transformador de distribución sumergido en aceite con tanques cambiadores de tomas sin carga está construido con paredes corrugadas y terminadas con una película de pintura duradera con recubrimiento en polvo. Las aletas corrugadas no sólo proporcionan enfriamiento sino que también funcionan como elementos de "respiración", compensando su elasticidad los cambios en el volumen de aceite debido a las fluctuaciones de temperatura. Por lo tanto, los transformadores completamente sellados eliminan la necesidad de un conservador de aceite, lo que reduce la altura total. El llenado de aceite al vacío durante la encapsulación elimina completamente la humedad del transformador, evitando que el aceite del transformador entre en contacto con el aire. Esto bloquea eficazmente la entrada de oxígeno y agua que podría degradar el rendimiento del aislamiento y acelerar el envejecimiento del aceite, eliminando así la necesidad de realizar pruebas periódicas de muestreo del aceite.

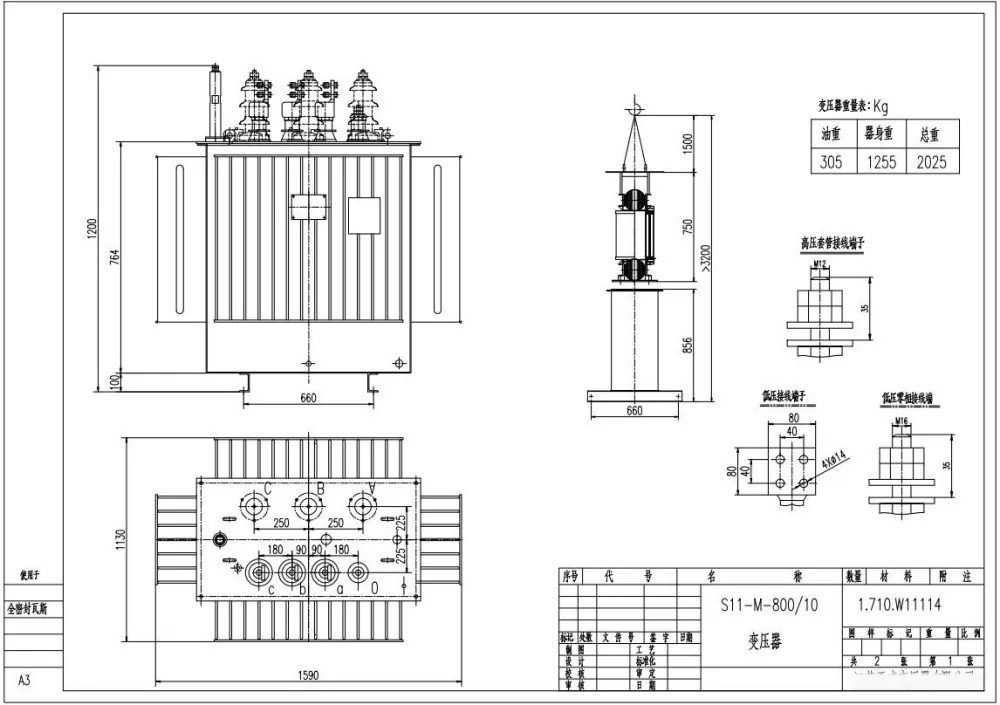

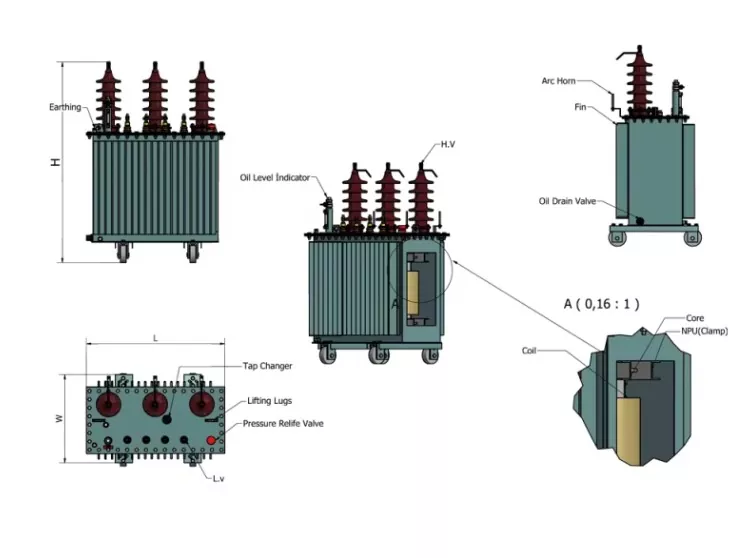

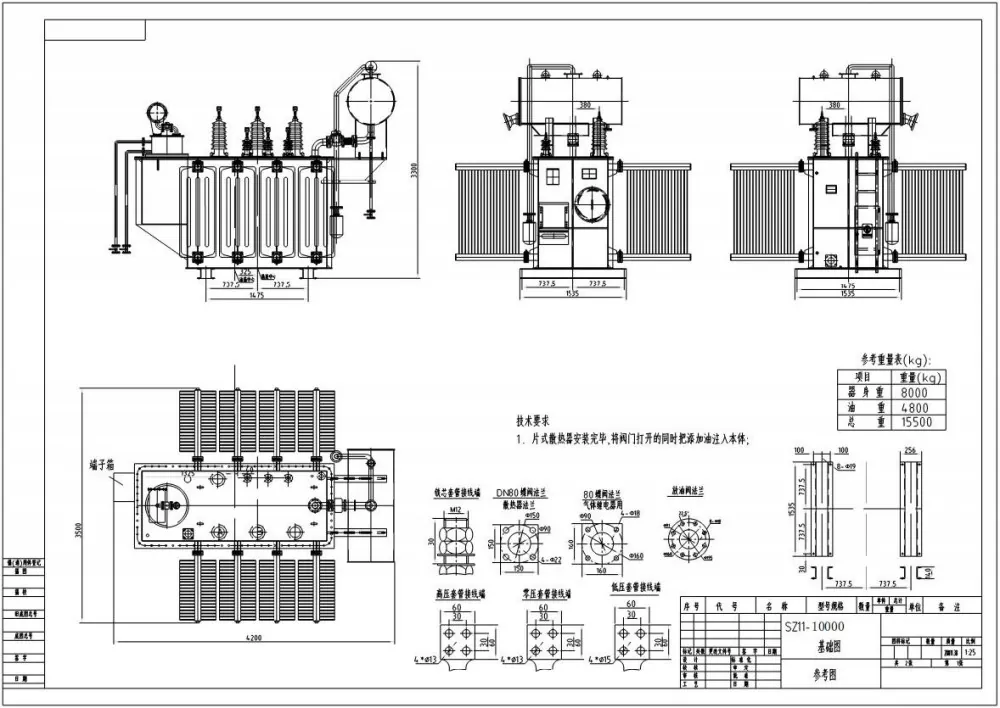

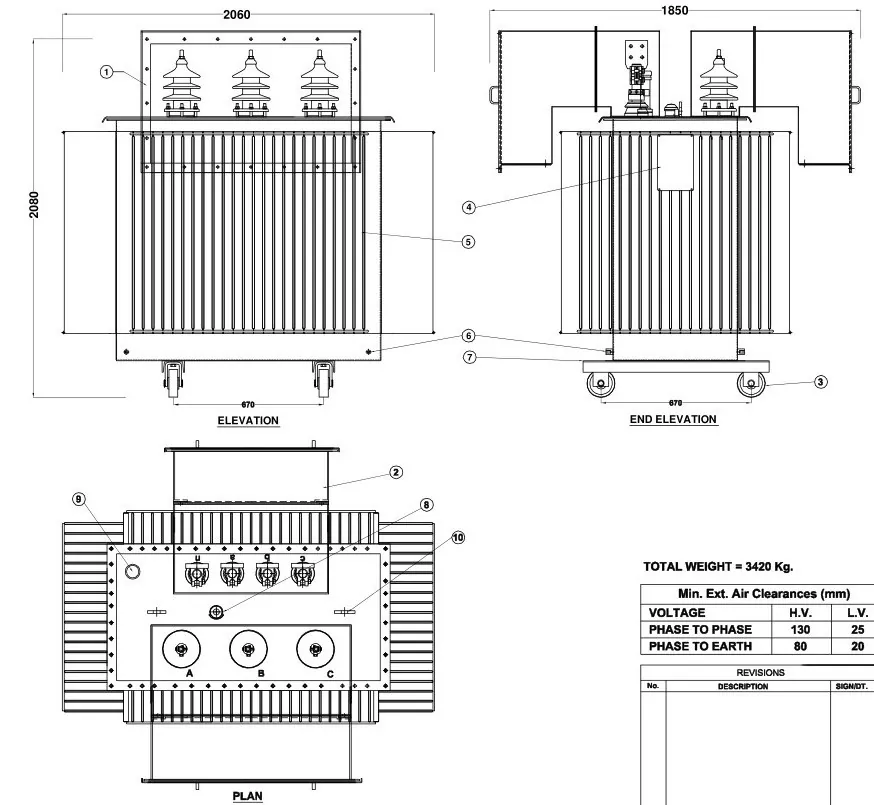

Parámetros técnicos

Inspección previa a la operación del transformador de distribución

1. Verificar la certificación del transformador; si la certificación excede los dos meses, vuelva a probar la resistencia del aislamiento.

2. Inspeccionar el nivel de aceite y el respiradero del transformador de distribución sumergido en aceite con cambiador de tomas sin carga; sin fugas de aceite, condición del aceite normal con ventilación adecuada.

3. Verifique la integridad de los casquillos aislantes de alto/bajo voltaje y los cables asociados; asegúrese de que los pernos estén seguros.

4. Confirme que la posición del interruptor del regulador de voltaje sea correcta; verifique que los fusibles de alto/bajo voltaje coincidan correctamente.

5. Asegurar que los dispositivos de protección contra rayos estén en pleno funcionamiento; La resistencia de puesta a tierra medida debe cumplir con los estándares.

6. No se observaron anomalías en cables o barras colectoras.

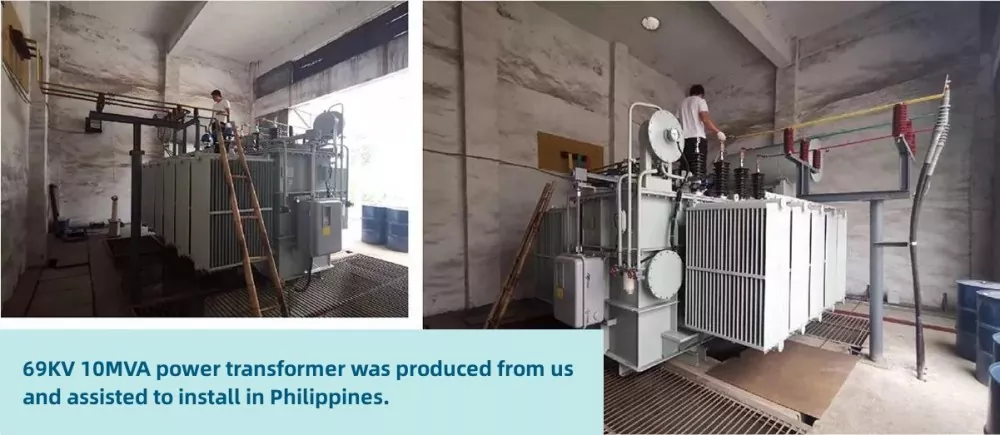

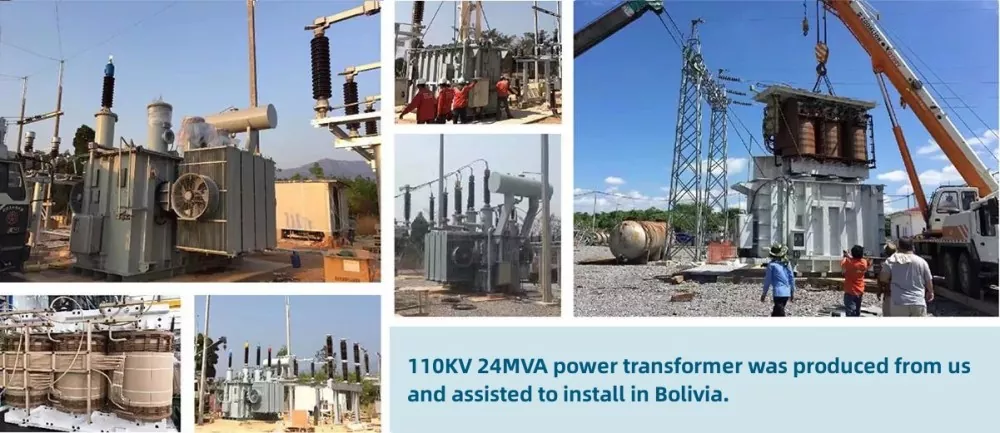

Fotos de clientes

Notas de mantenimiento

● La operación manual requiere paradas programadas previamente para el reemplazo del cambiador de tomas.

● Inspeccione periódicamente el desgaste mecánico del cambiador de tomas en el transformador de distribución sumergido en aceite con cambiador de tomas sin carga.

● Supervisar la calidad del aceite para garantizar el rendimiento de aislamiento y refrigeración.
