​Estaciones tipo caja: actualizaciones iterativas y aplicaciones diversas para satisfacer las necesidades

Estaciones tipo caja: actualizaciones iterativas y aplicaciones diversas para satisfacer las necesidades

Como pieza clave de equipo en la transmisión de energía, las estaciones tipo caja se utilizan ampliamente en diversos escenarios, como comunidades residenciales, empresas industriales y mineras y edificios públicos, debido a sus ventajas de integración, miniaturización y movilidad. Desde las maduras y estables estaciones tipo caja de estilo europeo hasta las eficientes y convenientes estaciones tipo caja de estilo americano, y luego las adaptaciones innovadoras de las estaciones tipo caja de producción nacional, la industria de subestaciones prefabricadas de mi país ha pasado por múltiples iteraciones, formando gradualmente un sistema de productos que se adapta a diferentes necesidades. Al mismo tiempo, también enfrenta problemas apremiantes como la prevención de incendios y la expansión de capacidad.

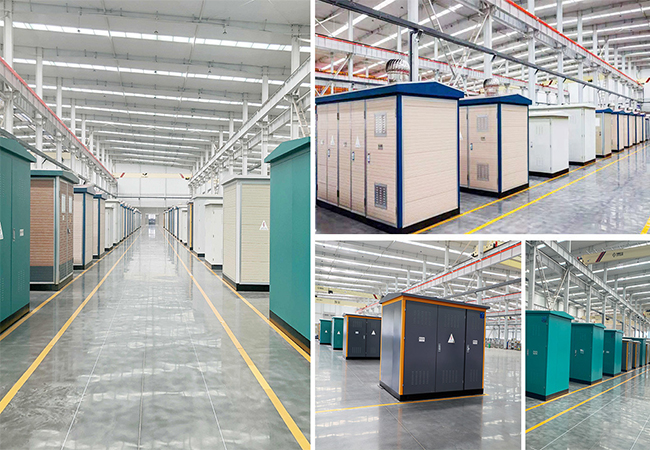

Estaciones tipo caja de estilo europeo: estructura completa, adaptable al suministro de energía básica en múltiples escenarios

Las estaciones tipo caja de estilo europeo se caracterizan por su estructura regular y funciones integrales. Su recinto consta de tres partes: una base, una capa exterior y una cubierta superior. Los materiales incluyen canales de acero, placas de acero y placas de acero de colores, que cumplen estrictamente con los estándares de "cinco pruebas" de protección solar, protección contra la lluvia, protección contra el polvo, prevención de la oxidación y prevención de la entrada de animales pequeños. Para hacer frente a las altas temperaturas del verano, la parte superior del recinto suele rellenarse con materiales aislantes como tablas de lana de roca y espuma de poliestireno. Al mismo tiempo, el diseño de ventilación optimizado y el aumento del área de disipación de calor equilibran los requisitos de aislamiento y disipación de calor, reduciendo los costos de fabricación.

Internamente, las Estaciones Tipo Caja de estilo europeo cuentan con equipos de distribución de alto voltaje independientes, una sala de transformadores y una sala de bajo voltaje. El equipo de distribución de alto voltaje está disponible en tipos de red terminal y en anillo, con opciones flexibles para conexiones de cables aéreos o subterráneos. Está equipado con interruptores de extinción de arco con gas SF6 o de extinción de arco al vacío y puede configurarse con armarios de medida de alta tensión según las necesidades del usuario. La sala de transformadores está equipada con un sistema de control automático de temperatura, dando prioridad a los transformadores sumergidos en aceite de menor costo, con capacidades que oscilan entre 100 y 1250 KVA. La sala de bajo voltaje está diseñada con modos de suministro de energía e iluminación separados o modos de suministro de energía de iluminación pura, dependiendo de si es para áreas industriales o residenciales, y el número de líneas de salida se puede ajustar según sea necesario.

Estaciones tipo caja de estilo americano: alta eficiencia y conveniencia, pero la localización necesita mejoras.

Las estaciones tipo caja de estilo americano ingresaron al mercado chino en la década de 1990, caracterizándose por su tamaño compacto y alta capacidad de sobrecarga. Permiten 2 horas de sobrecarga 2x y 7 horas de sobrecarga 1,6x, y utilizan conectores tipo codo para una fácil conexión de cables de alto voltaje y conexión/desconexión en vivo. Internamente, emplean protección de fusible doble y aceite aislante FR3 de alto punto de inflamación, integrando interruptores de carga de alto voltaje, fusibles y otros componentes con el núcleo del transformador y los devanados en un solo tanque, simplificando el diseño estructural.

Sin embargo, las estaciones tipo caja de estilo americano tienen varias deficiencias en aplicaciones localizadas. Los productos importados no se adaptan a los requisitos de medición de alto voltaje de mi país, sus niveles de capacidad no coinciden con los estándares nacionales y carecen de servicios de mantenimiento locales. Las imitaciones de fabricación nacional generalmente adolecen de un tratamiento anticorrosión inadecuado de la carcasa, tanques expuestos susceptibles a daños externos y falta de protección de la temperatura del aceite, lo que requiere inspección regular, mantenimiento y reemplazo del aceite aislante, lo que aumenta los costos operativos.

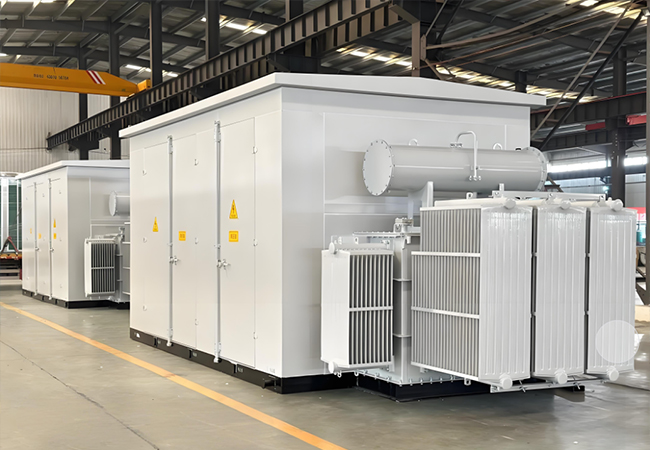

Estaciones tipo caja de producción nacional: integración de la innovación, equilibrio entre seguridad y adaptabilidad

Al abordar las deficiencias de las subestaciones tipo caja importadas de estilo estadounidense, las subestaciones producidas en el país han logrado mejoras innovadoras al mismo tiempo que absorben las ventajas de los diseños europeos y estadounidenses, formando un sistema de productos más adecuado a las condiciones nacionales de China. Las subestaciones de producción nacional están equipadas con interruptores de puesta a tierra y descargadores de sobretensiones, lo que garantiza la seguridad personal del personal de mantenimiento mediante enclavamientos mecánicos; Adoptan un diseño de protección de fusible único, donde la fusión de cualquier fusible de fase activa el disparo del interruptor de carga, lo que mejora la seguridad operativa.

Estructuralmente, las subestaciones de producción nacional presentan un diseño de gabinete independiente, con compartimentos separados para transformadores, interruptores de alto voltaje y interruptores de bajo voltaje. El transformador se puede extraer o levantar fácilmente para realizar un mantenimiento conveniente y ampliar la capacidad; La carcasa se somete a un tratamiento anticorrosión especial que brinda protección durante más de 20 años, y la apariencia se puede personalizar en color para adaptarse al entorno de uso. Además, las subestaciones de producción nacional se pueden configurar de manera flexible con funciones de medición y compensación, utilizando transformadores de baja pérdida S9 completamente sellados, y algunos productos han experimentado con el uso de núcleos de aleación amorfa para reducir aún más el consumo de energía. Entre ellos, la "subestación prefabricada de estilo americano" ZGS(B)9 integra las ventajas de los productos europeos y americanos, cuenta con un tamaño compacto y un funcionamiento fiable, y se utiliza ampliamente en varios lugares importantes.

Actualizaciones tecnológicas de apoyo: los dispositivos de protección integrados basados ​​en microcomputadoras fortalecen las defensas de seguridad

Con el desarrollo inteligente de las estaciones tipo caja, los dispositivos de protección integrados basados ​​en microcomputadoras se han convertido en equipos de soporte centrales. Este dispositivo integra funciones de protección, monitoreo, control y comunicación, y cuenta con más de veinte programas de protección estándar integrados. Puede recopilar de manera integral cantidades de voltaje, corriente, analógicas y de conmutación de equipos primarios, adaptándose a diversas necesidades de protección de 10KV y otros proyectos de usuarios. Su cuerpo ultradelgado y su diseño de carcasa de aleación son particularmente adecuados para gabinetes pequeños como estaciones tipo caja y unidades principales de anillo. Se puede seleccionar una interfaz de comunicación RS485 según los requisitos para mejorar aún más el nivel de gestión inteligente del equipo.

Oportunidades y desafíos coexisten; Futuro prometedor para la industria de subestaciones prefabricadas

Actualmente, las Suestaciones Tipo Caja se han convertido en la principal dirección para la transformación de las redes eléctricas rurales y la construcción de diversas subestaciones, y su aplicación está cada vez más extendida en escenarios urbanos, rurales, industriales y mineros. Sin embargo, la industria todavía enfrenta tres desafíos principales: primero, los riesgos de incendio son prominentes; el diseño completamente sellado no favorece la extinción de incendios y agregar un sistema automático de extinción de incendios aumentará los costos de fabricación. En segundo lugar, la expansión es difícil; Debido a limitaciones de tamaño y costo, el margen de expansión de los tramos de línea salientes es pequeño. En tercer lugar, el espacio de mantenimiento insuficiente no favorece el mantenimiento del equipo ni las reparaciones de emergencia. De cara al futuro, con avances tecnológicos continuos, las estaciones tipo caja lograrán avances en áreas como el diseño optimizado de protección contra incendios, una mayor expansión de la capacidad y mejores condiciones de mantenimiento. Al mismo tiempo, se adaptarán a diversos escenarios de aplicación incorporando tendencias hacia sistemas inteligentes y energéticamente eficientes. Como componente crucial del sistema eléctrico, las estaciones tipo caja ayudarán a elevar el nivel operativo de la red eléctrica de mi país, proporcionando una seguridad energética más confiable para el desarrollo económico y social.

Promoción de subestaciones tipo caja CEHO

Chenghe Electric Power Technology Group Co., Ltd., como empresa clave en la industria de subestaciones prefabricadas de China, se compromete a integrar tecnologías avanzadas en el país y en el extranjero para crear subestaciones tipo caja de alta calidad, eficientes y seguras que se adapten a diversos escenarios de aplicación. Basándonos en la experiencia de actualización iterativa de subestaciones tipo caja de estilo europeo, estilo americano y de producción nacional, hemos optimizado e innovado para lanzar una gama completa de productos que cubren subestaciones tipo caja de estilo europeo, estilo americano ZGS(B)9 y subestaciones tipo caja domésticas personalizadas, resolviendo perfectamente los puntos débiles de la industria, como una adaptación de localización inadecuada, protección de seguridad insuficiente y altos costos de mantenimiento. Nuestras subestaciones tipo caja se adhieren estrictamente a los estándares de "cinco pruebas" y adoptan alta calidad. materiales anticorrosivos y tecnología especial de tratamiento de superficies, que garantizan una vida útil de más de 20 años; la estructura interna está diseñada científicamente, con sala de interruptores de alto voltaje, sala de transformadores y sala de interruptores de bajo voltaje independientes, equipadas con un sistema de control automático de temperatura y dispositivos de protección integrados basados ​​en microcomputadoras, que no solo logran un monitoreo inteligente y una operación segura, sino que también simplifican el mantenimiento y la expansión de la capacidad. Configuramos de manera flexible transformadores sumergidos en aceite (o transformadores de tipo seco según las necesidades del usuario), interruptores de extinción de arco de vacío o gas SF6 y gabinetes de medición de alto voltaje, y podemos personalizar la cantidad de líneas de salida y colores de apariencia para satisfacer las necesidades individuales de comunidades residenciales, empresas industriales y mineras, edificios públicos y otros escenarios. Chenghe Electric Power siempre se adhiere al concepto de "calidad primero, orientada al cliente", brindando servicios integrales desde el diseño, producción y fabricación del producto hasta el mantenimiento posventa, acompañando el funcionamiento estable y eficiente de su sistema de energía.

Si está interesado en subestaciones tipo caja, no dude en contactarnos en cualquier momento. WhatsAPP:+8613395770101 Correo electrónico:yuki@ningboziyao.com
