¿Qué son los transformadores combinados y por qué son esenciales para los sistemas de energía modernos?

A medida que los sistemas de energía se vuelven cada vez más compactos, inteligentes y orientados a la eficiencia, la demanda de equipos eléctricos multifuncionales continúa aumentando. Una de esas innovaciones es laTransformador combinado, un dispositivo que integra múltiples funciones de medición y protección en una sola unidad. Ampliamente utilizados en aplicaciones de media y alta tensión, los transformadores combinados desempeñan un papel fundamental para garantizar una medición precisa, una protección confiable y un espacio de instalación optimizado.

En esta guía completa, exploramos qué son los transformadores combinados, cómo funcionan, sus ventajas sobre las soluciones tradicionales y por qué las empresas de servicios públicos y los operadores industriales de todo el mundo confían en ellos.

Resumen del artículo

Este artículo proporciona una explicación detallada de los transformadores combinados, incluida su estructura, principios de funcionamiento, beneficios clave, especificaciones técnicas y aplicaciones del mundo real. También compara transformadores combinados con transformadores de corriente y voltaje separados, aborda preguntas comunes a través de una extensa sección de preguntas frecuentes y destaca las mejores prácticas para la selección e instalación.

Tabla de contenido

• ¿Qué es un transformador combinado?
• ¿Qué componentes componen un transformador combinado?
• ¿Cómo funcionan los transformadores combinados?
• ¿Qué tipos de transformadores combinados están disponibles?
• ¿Por qué los transformadores combinados son mejores que las unidades separadas?
• ¿Dónde se utilizan habitualmente los transformadores combinados?
• ¿Cuáles son las especificaciones técnicas clave?
• ¿Cómo se debe elegir el transformador combinado adecuado?
• Preguntas frecuentes sobre transformadores combinados

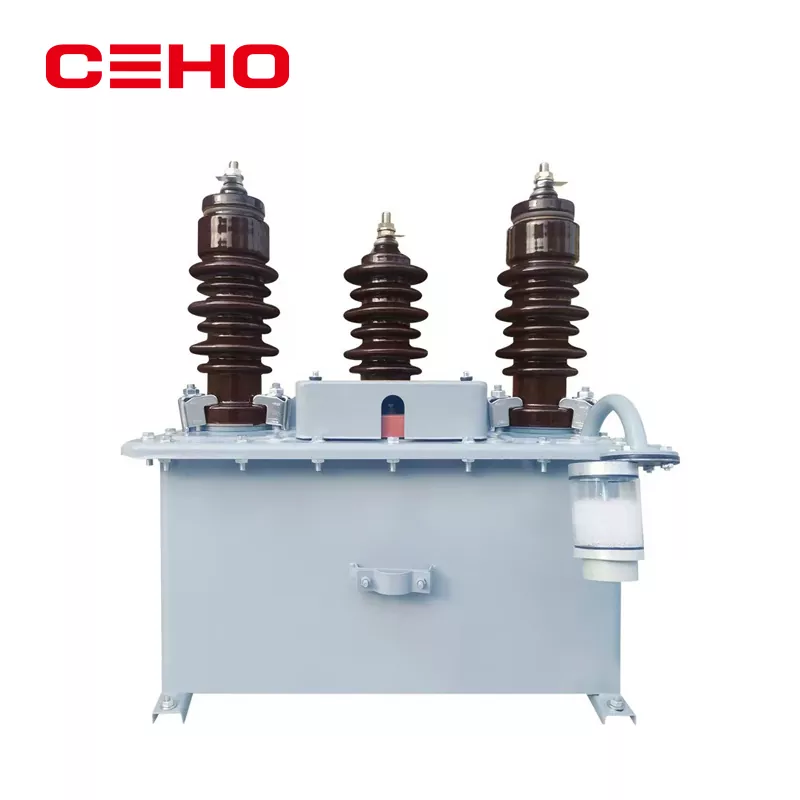

¿Qué es un transformador combinado?

Un transformador combinado, también conocido como transformador de instrumentos combinado, integra untransformador de corriente (CT)y untransformador de tensión (VT o PT)en una sola unidad compacta. Su objetivo principal es proporcionar señales precisas de corriente y voltaje para medición, medición, protección y control dentro de los sistemas de energía eléctrica.

Al combinar estas funciones, las utilidades pueden reducir la complejidad de la instalación, ahorrar espacio y mejorar la confiabilidad del sistema. Fabricantes comoInfobelFilipinasOtros Comercios & Servicios InfobelFilipinasOtros Comercios & Servicios InfobelFilipinasOtros Comercios & Servicios InfobelFilipinasOtros Comercios & Servicios CEHO POWER TECHNOLOGY GROUP CO., LTD.diseñar transformadores combinados para cumplir con los estándares internacionales y al mismo tiempo garantizar la estabilidad operativa a largo plazo.

¿Qué componentes componen un transformador combinado?

Un transformador combinado típico consta de varios componentes integrados diseñados para ofrecer rendimiento y durabilidad:

• Sistema de aislamiento primario (inmerso en aceite o tipo seco)
• Núcleo del transformador de corriente y devanados secundarios.
• Núcleo del transformador de tensión y devanados secundarios.
• Caja de terminales secundaria
• Carcasa protectora (porcelana o composite)

Estos componentes están diseñados como una estructura unificada, lo que garantiza una coordinación de aislamiento constante y puntos de falla reducidos.

¿Cómo funcionan los transformadores combinados?

Los transformadores combinados funcionan reduciendo simultáneamente la alta corriente y el alto voltaje del sistema primario a valores secundarios estandarizados adecuados para medidores, relés y dispositivos de control.

La sección del transformador de corriente produce una corriente secundaria proporcional, mientras que la sección del transformador de tensión proporciona una tensión secundaria proporcional. Ambas salidas están aisladas del circuito primario de alto voltaje, lo que garantiza seguridad y precisión de medición.

¿Qué tipos de transformadores combinados están disponibles?

Los transformadores combinados están disponibles en varias configuraciones según los requisitos del sistema:

• Transformadores combinados en baño de aceite
• Transformadores combinados tipo seco
• Unidades exteriores montadas en postes
• Transformadores combinados aislados en gas

Cada tipo está diseñado para niveles de voltaje, condiciones ambientales y métodos de instalación específicos.

¿Por qué los transformadores combinados son mejores que las unidades separadas?

En comparación con el uso de transformadores de corriente y tensión individuales, los transformadores combinados ofrecen varias ventajas:

Estas ventajas hacen que los transformadores combinados sean especialmente adecuados para subestaciones modernas y proyectos de redes inteligentes.

¿Dónde se utilizan habitualmente los transformadores combinados?

Los transformadores combinados se utilizan ampliamente en diversas industrias e infraestructuras eléctricas:

• Subestaciones de media y alta tensión
• Instalaciones de generación de energía
• Sistemas de energía renovable
• Redes de distribución industriales
• Proyectos de redes inteligentes y automatización.

Para obtener más información sobre las soluciones de medición de energía, visite Soluciones de transformadores de instrumentos.

¿Cuáles son las especificaciones técnicas clave?

Al evaluar transformadores combinados, los ingenieros suelen considerar los siguientes parámetros:

¿Cómo se debe elegir el transformador combinado adecuado?

La selección del transformador combinado apropiado requiere una consideración cuidadosa del voltaje del sistema, la clasificación de corriente, los requisitos de precisión, las condiciones ambientales y el cumplimiento de las normas pertinentes.

Trabajar con fabricantes experimentados comoInfobelFilipinasOtros Comercios & Servicios InfobelFilipinasOtros Comercios & Servicios InfobelFilipinasOtros Comercios & Servicios InfobelFilipinasOtros Comercios & Servicios CEHO POWER TECHNOLOGY GROUP CO., LTD.garantiza soporte técnico profesional, soluciones personalizadas y confiabilidad operativa a largo plazo.

Preguntas frecuentes sobre transformadores combinados

¿Cuál es el propósito principal de un transformador combinado?

El objetivo principal de un transformador combinado es proporcionar mediciones precisas de corriente y voltaje al tiempo que reduce el espacio y la complejidad de la instalación.

¿Por qué se utilizan transformadores combinados en las subestaciones?

Se utilizan porque mejoran la confiabilidad, simplifican el cableado y admiten funciones precisas de protección y medición.

¿Qué normas se aplican a los transformadores combinados?

Los estándares comunes incluyen IEC 61869, IEEE C57 y especificaciones de servicios públicos regionales relevantes.

¿Cuánto dura la vida útil de un transformador combinado?

Con un diseño, instalación y mantenimiento adecuados, los transformadores combinados pueden funcionar de manera confiable durante 25 a 30 años o más.

¿Qué hace que los transformadores combinados sean adecuados para redes inteligentes?

Su diseño compacto, precisión y compatibilidad con sistemas de monitoreo digital los hacen ideales para aplicaciones de redes inteligentes.
