¿Qué es una subestación tipo caja?

¿Qué es?A Subestación tipo caja?

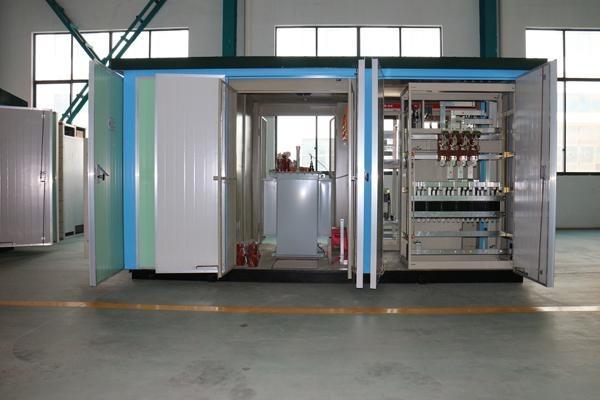

A Subestación tipo cajatambién conocido como un prefabricadoo subestación compacta, es una unidad cerrada ensamblada en fábrica que integra todos los componentes esenciales de una subestación eléctrica tradicional en una única carcasa metálica resistente a la intemperie. Está diseñado para la transformación y distribución de energía de media tensión (MT) a baja tensión (BT).

Piense en ello como una estación de distribución de energía "plug-and-play" que reemplaza los grandes edificios de subestaciones tradicionales.

Componentes de unsubestación tipo caja

A subestación tipo caja está diseñado con tres compartimentos principales: aparamenta de alto voltaje, un transformador y equipo de distribución de bajo voltaje. Cada compartimento desempeña un papel fundamental a la hora de garantizar una conversión y distribución de energía eficiente.

Aparamenta de alto voltaje

Normalmente funciona a una tensión nominal de 10 kV o 35 kV.

Incluye unidades principales de anillo y disyuntores de vacío fabricados en el país o importados.

Equipado con fusibles limitadores de corriente para mejorar la seguridad.

Transformadores

Disponible en configuraciones sumergidas en aceite y de tipo seco.

Capaz de albergar transformadores de hasta 1600 kVA.

Dispone de una carcasa protectora fabricada con materiales aislantes o metálicos.

Equipos de distribución de bajo voltaje

Incluye paneles de distribución de energía, paneles de iluminación, paneles de medición y paneles de compensación de potencia reactiva.

Equipado con sistemas automáticos de control de temperatura y condensación.

Ayuda a lograr una entrega eficiente de energía al usuario final.

Características de las subestaciones tipo contenedor

(1) Tecnología avanzada, segura y confiable; (2) Alto grado de automatización; (3) Prefabricación de fábricas; (4) Opciones de configuración flexibles; (5) Rentable con resultados rápidos; (6) Tamaño compacto; (7) Diseño estéticamente agradable que combine bien con el entorno.

Clasificación de subestaciones tipo caja

1) Tipo modular. La aparamenta de alta y baja tensión y el transformador están alojados dentro de una carcasa metálica, con un pasillo operativo reservado dentro del equipo de distribución de alta y baja tensión. Este tipo de subestación tipo contenedor es de tamaño relativamente grande y rara vez se utiliza en la actualidad.

(2) Tipo de unidad integrada. En lugar de utilizar conjuntos completos de equipos existentes, los dispositivos de protección y control de alto y bajo voltaje se instalan directamente dentro del gabinete para formar una sola unidad. Diseñados para funcionar sin mantenimiento, estos gabinetes carecen de pasillo de operación y son compactos; también se les conoce como subestaciones tipo caja estilo europeo o tipo estándar.

(3) Tipo Integrado. Este diseño simplifica los dispositivos de control y protección de alto voltaje al alojar tanto el equipo de distribución de alto como de bajo voltaje y el cuerpo principal del transformador juntos dentro del tanque de aceite del transformador, formando una sola unidad. Es aún más compacto, con un volumen comparable al de un transformador sumergido en aceite de la misma capacidad: aproximadamente un tercio del tamaño de una subestación tipo caja de estilo europeo. También se la conoce como subestación tipo caja de estilo americano o subestación tipo caja de tipo compacto.

Tipos y modelos desubestación tipo cajas

subestación tipo cajaEstán disponibles en una variedad de modelos y configuraciones para satisfacer diferentes necesidades operativas. Cada modelo está cuidadosamente diseñado para ofrecer ventajas específicas y abordar los requisitos únicos de los usuarios.

Modelos comunes

Modelos de interruptores de alto voltaje

Modelos de gabinetes de transformadores de tipo seco

Modelos de tableros de distribución de bajo voltaje

Modelos estándar globales

Estilo europeo: De mayor tamaño con componentes centralizados.

estilo americano: Ofrece un mejor rendimiento de refrigeración pero es de mayor tamaño.

Integrado: Tamaño más pequeño, pero ofrece ventajas similares al estilo americano.

Pautas de operación y mantenimiento

Las estrategias efectivas de operación y mantenimiento son fundamentales para la vida útil y la confiabilidad desubestación tipo cajas. Las actividades regulares de inspección y mantenimiento previenen fallas inesperadas y garantizan un suministro de energía ininterrumpida.

Requisitos operativos básicos

Instalar en una plataforma elevada para evitar la entrada de agua.

Asegúrese de una conexión confiable a la red de puesta a tierra para garantizar la seguridad.

Mantenga el área alrededor de la subestación limpia y libre de escombros.

Inspecciones y mantenimiento regulares

Inspeccione periódicamente los equipos y transformadores de alto voltaje.

Realice pruebas de aislamiento para garantizar un funcionamiento seguro.

Mantenga el sistema de refrigeración para evitar el sobrecalentamiento.

Desafíos y consideraciones

Mientrassubestación tipo cajaSi bien ofrecen numerosas ventajas, también existen desafíos que requieren una consideración cuidadosa. Estos desafíos cubren varios aspectos, incluido el impacto ambiental y las limitaciones operativas.

Consideraciones ambientales y de seguridad

Riesgo de sobrecalentamiento y necesidad de una ventilación adecuada.

Posibles impactos ambientales por la eliminación inadecuada de materiales.

Medidas de seguridad para evitar el acceso no autorizado.

Limitaciones operativas

Limitaciones de capacidad de ciertos modelos de transformadores.

La necesidad de un mantenimiento continuo para evitar problemas operativos.

Desafíos relacionados con la integración con los sistemas existentes.

Conclusión

Una subestación tipo caja es una unidad metálica cerrada ensamblada en fábrica para la transformación y distribución de energía MV-LV, que integra componentes centrales (aparamenta de alto voltaje, transformador, equipo de bajo voltaje) como una alternativa "plug-and-play" a las subestaciones tradicionales.

Presenta tecnología avanzada, configuración flexible, tamaño compacto y rentabilidad, con tres tipos principales (modular, estilo europeo, estilo americano) y varios modelos para satisfacer diferentes necesidades. La operación y el mantenimiento adecuados son esenciales para abordar desafíos como el sobrecalentamiento y los problemas de integración.

CEHO Electric destaca por su ventaja principal de personalización flexible, ofreciendo soluciones personalizadas (voltaje, capacidad, escenarios de aplicación) que cubren todos los modelos estándar. Utiliza componentes centrales de alta calidad y transformadores estrictamente controlados para mayor estabilidad, además de control inteligente de bajo voltaje. Con prefabricación estandarizada, mantenimiento fácil de usar y servicio posventa profesional, proporciona soluciones energéticas eficientes, seguras y rentables.

Si tiene alguna necesidad relacionada, visite nuestro sitio web para obtener más información o consulte directamente a nuestro equipo profesional. Recuerde, eligiendoCEHO ¡Significa elegir fiabilidad e innovación!

Preguntas frecuentes sobre subestaciones tipo caja (subestaciones prefabricadas/compactas)S

Información básica

P1: ¿Qué es una subestación tipo caja?

R: Una subestación tipo caja, también llamada subestación prefabricada o compacta, es una unidad cerrada ensamblada en fábrica que integra todos los componentes esenciales de una subestación eléctrica tradicional en una única carcasa metálica resistente a la intemperie. Se utiliza para la transformación y distribución de energía de media tensión (MT) a baja tensión (BT), actuando como una alternativa "plug-and-play" a los grandes edificios de subestaciones tradicionales.

P2: ¿Cuáles son los componentes principales de una subestación tipo caja?

R: Consta de tres compartimentos principales, cada uno con un papel fundamental en la conversión y distribución de energía:

Aparamenta de alta tensión: generalmente opera a 10 kV o 35 kV, equipada con unidades principales de anillo, disyuntores de vacío y fusibles limitadores de corriente.

Transformadores: Disponibles en configuraciones sumergidas en aceite y tipo seco, con capacidad de hasta 1600 kVA, con envolvente protectora aislante o metálica.

Equipos de distribución de baja tensión: Incluye paneles de distribución de energía, paneles de iluminación, paneles de medición, paneles de compensación de potencia reactiva y sistemas automáticos de control de temperatura/condensación.

Características

P3: ¿Cuáles son las características clave de las subestaciones tipo caja?

R: Las características principales son: (1) Tecnología avanzada, segura y confiable; (2) Alto grado de automatización; (3) Prefabricación de fábricas; (4) Opciones de configuración flexibles; (5) Rentable con resultados rápidos; (6) Tamaño compacto; (7) Diseño estéticamente agradable que se integra con el entorno.

Clasificación y modelos

P4: ¿Cuáles son las principales clasificaciones de las subestaciones tipo caja?

R: Hay tres tipos principales:

Tipo modular: Los tableros y transformadores de alta y baja tensión se encuentran en un gabinete metálico con un pasillo operativo; relativamente grande y rara vez utilizado ahora.

Tipo de unidad integrada: Los dispositivos de control/protección de alto y bajo voltaje se instalan directamente en el gabinete (sin pasillo operativo), libres de mantenimiento, compactos; También llamado estilo europeo o tipo estándar.

Tipo integrado: Los equipos de distribución de alto y bajo voltaje y el cuerpo principal del transformador están alojados en el tanque de aceite del transformador, más compacto (aproximadamente 1/3 del tamaño del estilo europeo); También llamado estilo americano o tipo compacto.

P5: ¿Qué modelos de subestaciones tipo caja están disponibles?

R: Hay varios modelos para satisfacer diferentes necesidades, que incluyen: modelos de tableros de distribución de alto voltaje, modelos de gabinetes de transformadores de tipo seco, modelos de tableros de distribución de bajo voltaje, modelos estándar globales (estilo europeo: más grande con componentes centralizados; estilo americano: mejor enfriamiento pero más grande; integrado: espacio más pequeño con ventajas de estilo americano).

Operación y mantenimiento

P6: ¿Cuáles son los requisitos operativos básicos para las subestaciones tipo caja?

R: Los requisitos básicos son: (1) Instalar en una plataforma elevada para evitar el ingreso de agua; (2) Garantizar una conexión confiable a la red de puesta a tierra por seguridad; (3) Mantener el área alrededor de la subestación limpia y libre de escombros.

P7: ¿Qué inspecciones y mantenimiento regulares se necesitan para las subestaciones tipo caja?

R: El mantenimiento regular incluye: (1) Inspección de transformadores y equipos de alto voltaje; (2) Realizar pruebas de aislamiento para garantizar una operación segura; (3) Mantener el sistema de refrigeración para evitar el sobrecalentamiento.

Desafíos y consideraciones

P8: ¿Qué consideraciones ambientales y de seguridad se deben tener en cuenta para las subestaciones tipo caja?

R: Las consideraciones clave son: (1) Riesgo de sobrecalentamiento, que requiere ventilación adecuada; (2) Impactos ambientales potenciales debido a la eliminación inadecuada del material; (3) Medidas de seguridad para evitar el acceso no autorizado.

P9: ¿Qué limitaciones operativas tienen las subestaciones tipo caja?

R: Las principales limitaciones son: (1) Limitaciones de capacidad de ciertos modelos de transformadores; (2) Necesidad de mantenimiento continuo para evitar problemas operativos; (3) Desafíos en la integración con los sistemas existentes.
