¿Cuál es el análisis técnico de las subestaciones tipo caja en Europa, Estados Unidos y China?

Desde la perspectiva de los ingenieros eléctricos, las subestaciones en contenedores europeas, americanas y chinas (estilo chino) representan tres enfoques técnicos distintos basados ​​en diferentes estándares de red, entornos geográficos y demandas del mercado. Las diferencias principales residen en cuatro dimensiones clave: integración estructural, configuraciones de protección, diseño de gestión térmica y sistemas de estandarización. Estas diferencias dan lugar a distintos escenarios de aplicación y trayectorias evolutivas.

Las subestaciones de estilo americano priorizan la compacidad y la rentabilidad para permitir un despliegue generalizado; Las subestaciones europeas, por otro lado, enfatizan el desempeño ambiental avanzado y diseños integrados estéticamente agradables; mientras que las subestaciones chinas a menudo adoptan soluciones híbridas pragmáticas que equilibran las diferencias entre las dos en términos de integración, costo y diseño. Estas diferencias influyen profundamente en la escala, la composición estructural, el diseño interno, la configuración de los equipos clave, las características de seguridad, los métodos de instalación y mantenimiento y, en última instancia, la idoneidad de las subestaciones para aplicaciones específicas.

A continuación se proporciona un análisis en profundidad desde tres perspectivas: detalles técnicos, escenarios de aplicación y tendencias futuras.

I. Comparación en profundidad de los detalles técnicos básicos de tres tipos principales deSubestaciones tipo caja

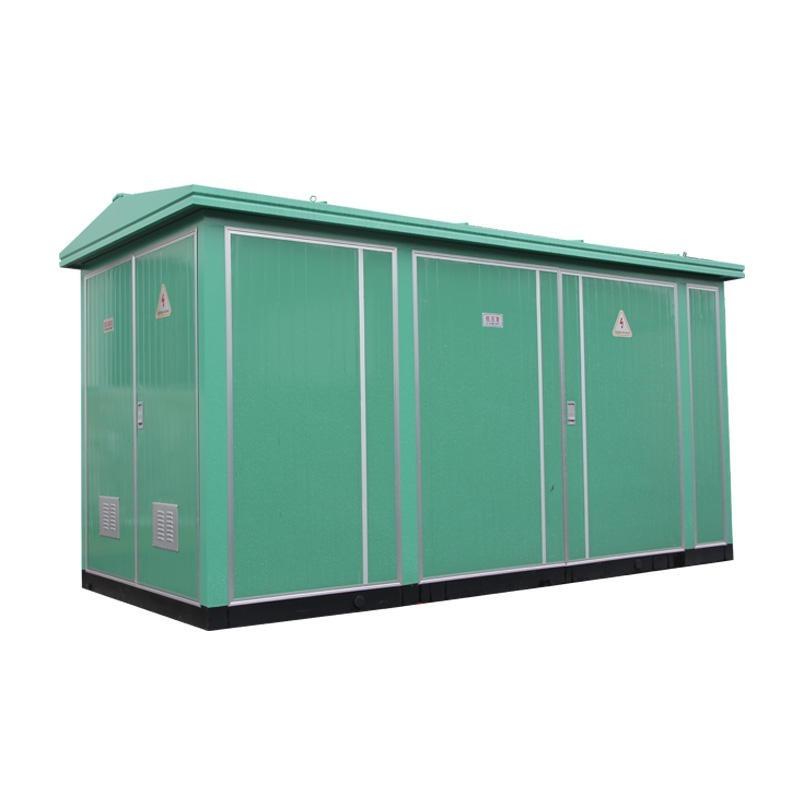

1. europeoSubestaciones tipo caja (estilo europeoSubestaciones tipo caja, Normas UE/IEC)

Definición principal: Cumplen con los estándares IEC 62271-202 e IEC 61330, estas subestaciones cuentan con una estructura modular independiente de tres compartimentos y representan la forma globalmente dominante de "Subestaciones tipo caja.”

(1) Estructura y diseño

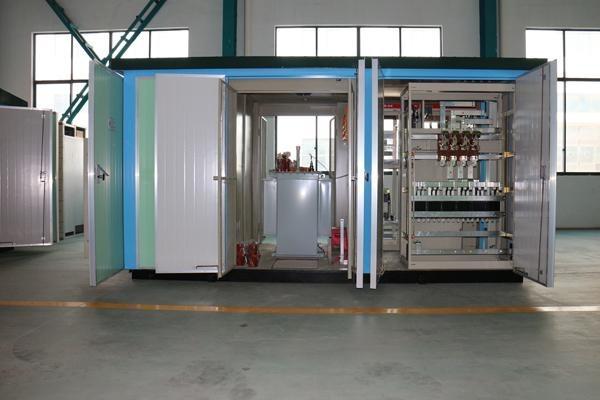

· Tres compartimentos completamente independientes: El compartimento de alta tensión, el compartimento del transformador y el compartimento de baja tensión están totalmente separados por tabiques metálicos, formando un “目" o "品”diseño de forma.

· Cerramiento y Protección: Placas de acero de doble capa con capa aislante de poliuretano; grado de protección IP54–IP55; fuertes capacidades a prueba de polvo, agua y anticondensación.

· Requisitos de cimentación: Requiere una zanja para cables estándar, una cimentación independiente y un paso de acceso reservado para mantenimiento (≥800 mm).

(2) Configuración del componente principal

· Lado de Alta Tensión: La configuración estándar incluye unidades principales en anillo SF6 o aparamenta aislada en aire, integrada con seccionadores de carga, seccionadores, seccionadores de puesta a tierra y descargadores de sobretensiones, con cinco enclavamientos de prevención.

· Transformador: Principalmente transformadores tipo seco serie SCB (moldeados en resina epoxi), con capacidades que van desde 50kVA hasta 2500kVA; Refrigeración por aire forzado (control de temperatura + ventiladores axiales).

· Lado de baja tensión: aparamenta extraíble, que incluye disyuntores de marco, compensación inteligente de condensadores, medidores inteligentes y módulos de protección contra sobretensiones, que ofrecen una escalabilidad excepcional.

· Sistema de protección: El lado de alta tensión ofrece protección opcional de “interruptor de carga + fusible” o disyuntor (protección contra sobrecorriente, instantánea, sobrecarga y falla a tierra); el lado de baja tensión presenta una protección de distribución integral.

(3) Características técnicas clave

· Seguridad: Compartimentos independientes con fuerte capacidad de aislamiento de fallas de arco (clasificación de resistencia al arco interno de 20 kA/0,5 s).

· Mantenibilidad: Cada unidad se puede desenergizar de forma independiente para mantenimiento; El mantenimiento del lado de bajo voltaje se puede realizar sin interrupción del suministro eléctrico.

· Pérdidas y eficiencia energética: Los transformadores de tipo seco son resistentes al fuego, no presentan fugas y son silenciosos, pero sus pérdidas sin carga son ligeramente mayores que las de los transformadores llenos de aceite.

· Tamaño: Mayor en volumen para la misma capacidad, aproximadamente de 1,5 a 3 veces mayor que las unidades de estilo americano.

2. Estilo americanoSubestación tipo caja (estilo americanoSubestación tipo caja, estándares IEEE/ANSI)

Definición principal: Cumple con los estándares IEEE C57.12.25 y ANSI C84.1; Presenta una estructura de gabinete común altamente integrada, también conocida como “transformador de tipo combinado (ZGS)”.

(1) Estructura y diseño

· Tanque común integrado: Sin compartimento de alto voltaje separado; el interruptor de carga de alto voltaje, los fusibles, el cambiador de tomas y el núcleo del transformador están todos sumergidos en el mismo tanque de aceite.

· Diseño sin aceite: Presenta una estructura de “espacio de aire + aceite” completamente sellada, con el tanque y el radiador directamente expuestos para la disipación del calor.

· Cerramiento y Protección: Placa de acero monocapa, grado de protección IP34D–IP44, destacando la protección contra polvo y cuerpos sólidos extraños.

· Requisitos básicos: base de plataforma simple; no se requiere zanja para cables; Conexiones directas por cable.

(2) Configuración del componente principal

· Lado de Alta Tensión: Conector de cable tipo codo + fusible enchufable + interruptor de carga; Totalmente aislado, totalmente blindado y seguro al tacto, simplificado al máximo.

· Transformador: Transformador sumergido en aceite completamente sellado, capacidad 315 kVA–1.600 kVA; El aceite de transformador sirve como medio aislante y refrigerante.

· Lado de Baja Tensión: Gabinete compacto de disyuntor en caja moldeada con configuración de protección simplificada (sobrecarga, cortocircuito, subtensión).

· Sistema de Protección: Fusibles de alto voltaje protegen contra fallas internas del transformador; los disyuntores de caja moldeada de bajo voltaje protegen la línea; sin dispositivos de protección de relé.

(3) Características técnicas clave

· Compacidad: volumen mínimo, con un tamaño de 1/4 a 1/3 del de las unidades de estilo europeo y un costo entre un 15% y un 20% menor.

·Instalabilidad: “Plug-and-play”; El tiempo de instalación es sólo un tercio del de las unidades de estilo europeo.

·Disipación de calor: refrigeración al aire libre; alta capacidad de sobrecarga (permite sobrecarga 2x durante 2 horas).

Limitaciones: El mantenimiento requiere un corte completo de energía; Los componentes de alto voltaje están sumergidos en aceite, lo que hace que las reparaciones posteriores a una falla sean complejas y propensas a sufrir fugas.

3. chinoSubestaciones tipo caja (estilo chino / estilo huashiSubestaciones tipo caja, estándar GB)

Definición principal: combinando la modularidad europea con la compacidad estadounidense, estas subestaciones cumplen con GB/T 17467-2020 (alto voltaje/bajo voltaje).Subestaciones tipo caja) y cuentan con una estructura de tres compartimentos modificada y localizada.

(1) Estructura y diseño

· Tres compartimentos independientes pero compactos: los compartimentos de alta tensión, transformador y baja tensión están separados pero presentan dimensiones reducidas (entre los estándares europeos y americanos).

· Diseño optimizado: Principalmente “目”diseño longitudinal de una sola fila en forma de (cumple con los requisitos de compatibilidad electromagnética IEEE), adaptado a los estándares de instalación de la red eléctrica china.

· Cerramiento y protección: Placa de acero de doble capa, IP44–IP54, resistencia mejorada a la corrosión, resistencia sísmica (diseñada para intensidad sísmica IX) y resistencia a altas temperaturas (-25°C a +40°C).

(2) Configuración del componente principal (localización mejorada)

· Lado de alto voltaje: La configuración estándar incluye unidades principales de anillo SF6 con aislamiento de aire producidas en el país, compatibles tanto con soluciones de disyuntores europeos como con soluciones de enchufes acodados estadounidenses.

· Transformadores: Elección de modelos tipo seco o sumergidos en aceite (SCB14/S15, eficiencia energética Clase 1); capacidad mejorada de resistencia a cortocircuitos (10 kV/25 kA/3 s, superando el estándar IEC de 20 kA/2 s).

· Lado de baja tensión: distribución de energía inteligente integrada, compensación automática de energía reactiva, mitigación de armónicos y monitoreo remoto, diseñadas para cumplir con los requisitos de automatización de la red de distribución de China.

· Sistema de Protección: Doble protección redundante, con fusibles de alta tensión + disyuntores como protección de respaldo; equipado con funciones de protección no eléctrica, como sobrecalentamiento, gas y alivio de presión.

(3) Características técnicas clave

· Adaptabilidad: Totalmente compatible con las redes de distribución, niveles de cortocircuito y configuraciones de puesta a tierra de 10kV/20kV de China.

· Rentabilidad: Menor costo que los diseños europeos, mayor confiabilidad que los diseños americanos.

· Inteligencia: Monitoreo IoT estándar (telemetría, telecontrol y control remoto), soporta el protocolo IEC 61850.

Comparación de parámetros técnicos de las tres principales subestaciones tipo caja

II. Coincidencia precisa de escenarios de aplicación (criterios de selección para ingenieros eléctricos)

1. Escenarios de aplicación del estilo europeoSubestaciones tipo caja

Criterios de selección básicos: alta confiabilidad, alta seguridad, gran escalabilidad y sostenibilidad ambiental como prioridad

· Centros urbanos/Edificios emblemáticos: complejos comerciales, rascacielos, CBD (seguridad contra incendios, bajo ruido, integración paisajística).

· Cargas Industriales / Alta Confiabilidad: Centros de datos, manufactura de precisión, tránsito ferroviario, hospitales (suministro eléctrico ininterrumpido, mantenimiento sin cortes de energía).

· Integración en Red de Energías Renovables: Subestaciones elevadoras eólicas / fotovoltaicas (mitigación de armónicos, compensación de potencia reactiva, monitorización inteligente).

· Áreas ambientalmente sensibles: escuelas, áreas residenciales, lugares pintorescos (sin fugas de aceite, aislamiento tipo seco).

2. Escenarios de aplicación para EE. UU.Subestaciones tipo caja

Criterios de selección básicos: bajo costo, implementación rápida, espacio extremadamente limitado

· North American Power Grid: Redes de distribución local en EE.UU. y Canadá (cumplimiento de estándares).

· Renovación de zonas residenciales antiguas: puntos finales de la red urbana con espacio limitado y ciclos de construcción cortos.

· Suministro de energía temporal/de emergencia: sitios de construcción, ferias comerciales, ayuda en casos de desastre (plug-and-play, reubicable).

· Redes Rurales/Suburbanas: Áreas con baja densidad de carga, grandes radios de suministro y capacidades limitadas de O&M.

3. Escenarios de aplicación para chinosSubestaciones tipo caja

Criterios de selección básicos: compatibilidad con la red eléctrica china, alta rentabilidad y operación y mantenimiento inteligentes

· Redes de Distribución Urbanas y Rurales en China: Nuevas comunidades residenciales, parques industriales e instalaciones públicas municipales (estándar de 10kV, adaptación de nivel de cortocircuito).

· Actualizaciones de Automatización de Redes de Distribución: Cobertura total de “Tres Remotos” (medición remota, señalización remota, control remoto), nodos de red inteligente.

· “Nueva infraestructura”: estaciones base 5G, grupos de estaciones de carga, centrales eléctricas de almacenamiento de energía (interfaces integradas fuente-red-carga-almacenamiento).

· Exportación/Belt and Road: Adaptado para mercados en el Sudeste Asiático, Medio Oriente, África y otras regiones con estándares combinados IEC y GB.

III. Tendencias de desarrollo futuras (direcciones evolutivas de las tres principales vías tecnológicas)

1. Tendencias globales comunes (actualizaciones compartidas por las tres vías)

(1) Bajas emisiones de carbono y alta eficiencia energética

· Actualizaciones obligatorias de eficiencia energética: a partir de 2026, los estándares de eficiencia energética de Nivel 1 serán obligatorios en los principales mercados globales (reduciendo las pérdidas sin carga en un 40%).

· Sustitutos de aislamiento ecológicos: uso cero de SF6 (reemplazado por aire seco, N₂ y gases ecológicos); aceite mineral sustituido por aceite vegetal de éster natural.

· Adopción generalizada de aleaciones amorfas: pérdidas sin carga entre un 70% y un 80% menores que los materiales tradicionales; La tasa de penetración en State Grid alcanzará el 50% para 2030.

(2) Alta Inteligencia (AIoT)

·Edge Computing + Digital Twins: monitoreo de estado en tiempo real, predicción de fallas (precisión >95%), diagnóstico remoto y generación automatizada de informes de operación y mantenimiento.

·Cumplimiento total de IEC 61850: funcionalidad plug-and-play, interoperabilidad mejorada e integración perfecta con sistemas de despacho de redes inteligentes.

· 5G + IoT: Control remoto, detección de arco, alertas de sobretemperatura, análisis de consumo energético; El funcionamiento no tripulado se convierte en estándar.

(3) Integración y Prefabricación

· “Integración multicompartimento”: Módulos prefabricados que integran subestación, almacenamiento de energía, fotovoltaica y estaciones de carga, reduciendo la huella en un 30% adicional.

·Diseño modular de bloques de construcción: los módulos estandarizados, el premontaje en fábrica y el cableado in situ reducen el tiempo de instalación a un día.

2. Evolución diferenciada de tres líneas principales de productos

(1) Aparamenta europea: máxima seguridad + carbono cero ecológico

·Protección de arco interno mejorada (extinción de arco ≤0,1 s), clasificación a prueba de explosiones y resistencia al fuego.

· Toda la serie no contiene aceite, es totalmente seca y está fabricada con materiales reciclables, que cumplen con las normas de “neutralidad de carbono” de la UE.

· Se centra en aplicaciones de alta capacidad y alto voltaje de 40,5 kV y escenarios de estaciones maestras de microrredes inteligentes.

(2) EE.UU.Tipo de cajaSubestaciones: Integración minimalista + Bajo Costo

· Mayor miniaturización y reducción de peso, adaptadas a los sistemas fotovoltaicos distribuidos y de almacenamiento de energía residencial de América del Norte.

· Utiliza IoT para un monitoreo simplificado, enfatizando un modelo de operación y mantenimiento de bajo costo basado en "falta de reemplazo".

· Se centra en mercados de redes de distribución poco estructurados en América del Norte, América Latina y Australia.

(3) chino Tipo de caja Subestaciones: Adaptabilidad Universal + Integración Inteligente

· Compatibilidad con doble estándar (IEC+GB), con adaptabilidad mejorada a entornos extremos (frío extremo, alta humedad, gran altitud).

· Generación, red, carga y almacenamiento integrados: integración profunda de inversores de almacenamiento de energía (PCS) y sistemas de gestión de energía (EMS).

· Mantenimiento predictivo basado en IA: potenciado por algoritmos nacionales, el MTBF aumentó a más de 100 000 horas.

· Liderando el camino con avances duales en el mercado global de gama media a baja

IV. Resumen: diferencias fundamentales en los enfoques técnicos

· Europeo: La seguridad es lo primero, modular y altamente confiable, lo que representa un enfoque técnico de “ingeniería de precisión”.

· Estadounidense: Implementación rápida, integrada y centrada en los costos, lo que representa un enfoque técnico “orientado a la economía”.

· Enfoque chino: Primero la adaptabilidad, la localización y la inteligencia, que representan el enfoque técnico “equilibrado”.

En los próximos 3 a 5 años, estos tres enfoques se basarán entre sí y sus fronteras se difuminarán: el enfoque europeo se volverá más compacto, el enfoque estadounidense más inteligente y el enfoque chino más internacionalizado, convergiendo en última instancia hacia un paradigma técnico unificado de “inteligencia, bajas emisiones de carbono, integración y estandarización”.

Preguntas frecuentes sobre subestaciones tipo caja europeas, americanas y chinas

1. ¿Cuáles son los sistemas estándar básicos para los tres tipos de subestaciones tipo caja?

· Europeo: CEI 62271, CEI 61330

· Americano: IEEE C57.12.25, ANSI

· Chino: GB/T 17467-2020

2. ¿Cuáles son las principales diferencias estructurales?

· Europeo: tres compartimentos totalmente independientes, diseño modular

· Americano: tanque común integrado, tanque de aceite compartido de alto voltaje y transformador

· Chino: Tres compartimentos independientes, diseño compacto y optimizado

3. ¿Qué tipo de transformador se utiliza en cada tipo?

· Europeo: transformador principalmente de tipo seco

· Americano: sólo transformador sumergido en aceite

· Chino: tipo seco o sumergido en aceite opcional

4. ¿Cuál tiene el menor volumen y huella?

Subestación de caja americana, sólo alrededor de 1/3 del tipo europeo.

5. ¿Cuál tiene la mayor capacidad de resistencia a cortocircuitos?

Subestación tipo caja china, hasta 25kA/3s nivel mejorado.

6. ¿Se puede realizar el mantenimiento sin un corte total de energía?

· Europeo y chino: Sí, mantenimiento independiente compartimental

· Estadounidense: No, se requiere un corte general de energía

7. ¿Qué tipo tiene el costo más bajo?

Subestación tipo caja americana, entre un 15% y un 20% más baja que el tipo europeo.

8. ¿Cuáles son los escenarios de aplicación típicos?

· Europeo: núcleos urbanos, centros de datos, emplazamientos industriales de alta seguridad

· Estadounidense: espacio reducido, construcción rápida, suministro de energía rural y temporal

· Chino: redes de distribución urbanas y rurales, nuevas infraestructuras, redes inteligentes

9. ¿Cuál es la tendencia de desarrollo futura?

Comunes: Alta eficiencia, inteligencia, libre de SF6, integración

· Europeo: seguridad extrema, cero emisiones de carbono, serie completa de tipo seco

· Americano: Miniaturización, modo de reemplazo de bajo costo

· Chino: compatibilidad IEC+GB, integración fuente-red-carga-almacenamiento

10. ¿Cuál es el más adecuado para los proyectos de redes eléctricas chinas?

Subestación de caja china, que mejor se adapta a la red de distribución de 10 kV/20 kV, protección y requisitos inteligentes.
