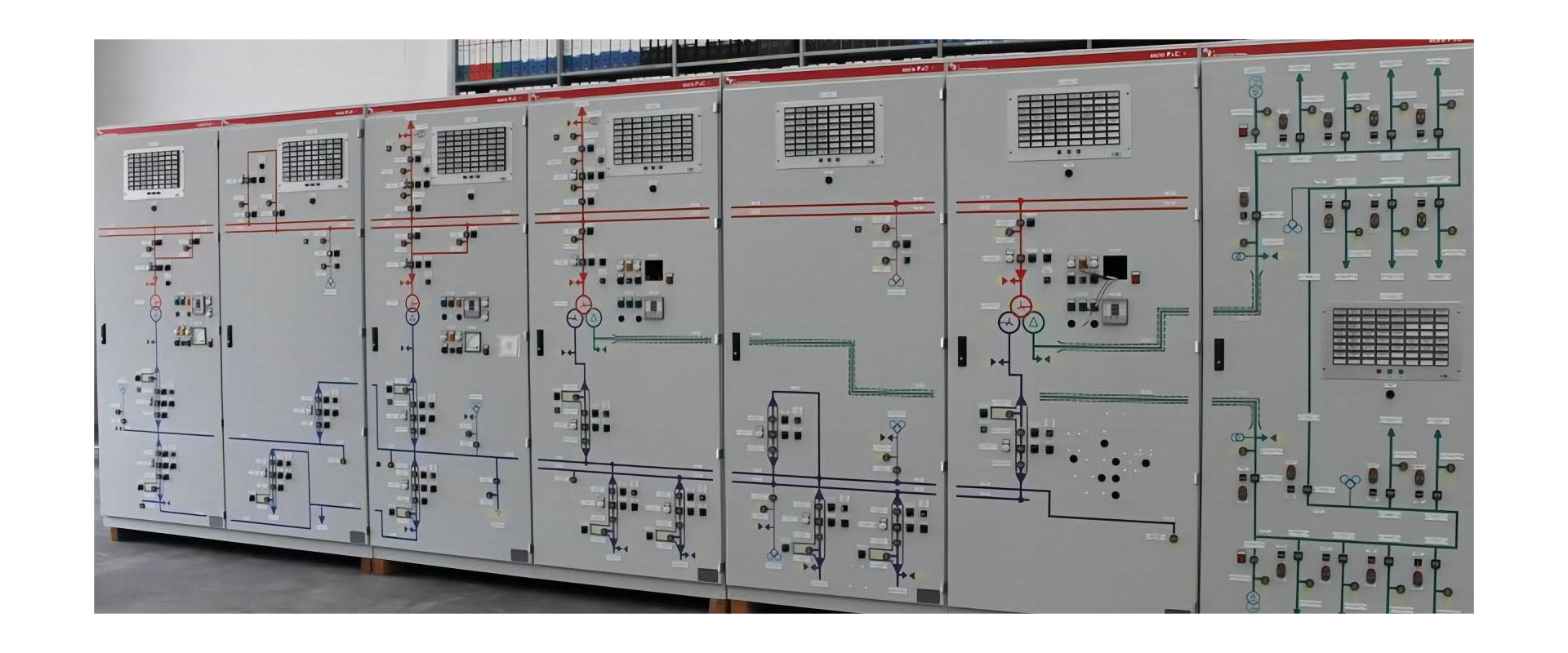

Comprenda de un vistazo: ¿Cuáles son las tecnologías centrales y las aplicaciones esenciales de los tableros de distribución de bajo voltaje?

La aparamenta de bajo voltaje es el equipo principal en los sistemas modernos de suministro y distribución de energía, y se utiliza principalmente para distribución de energía, control de circuitos, protección contra sobrecargas, protección contra cortocircuitos, protección contra fugas a tierra y monitoreo de energía. Se aplica ampliamente en fábricas, edificios, centros de datos, hospitales, centros comerciales, ingeniería municipal y otros campos. Con una estructura compacta, alta seguridad y confiabilidad, mantenimiento conveniente y alta inteligencia, es el equipo clave para garantizar el funcionamiento estable de los sistemas de energía. Este artículo presenta completamente los puntos técnicos centrales de los cuadros de baja tensión en términos de estructura, parámetros, rendimiento, selección y aplicación.

1. Componentes principales de los equipos de distribución de bajo voltaje

La aparamenta típica de bajo voltaje adopta unestructura de aislamiento independiente de tres compartimentos para mayor seguridad, confiabilidad y mantenibilidad:

A.Compartimento del disyuntor: Dispuestos verticalmente, capaces de albergar múltiples disyuntores; Cada circuito está separado de forma independiente sin interferencias.

B.Compartimento de autobús: Ubicado detrás del compartimiento del disyuntor y aislado mediante particiones aislantes para evitar eficazmente la propagación de fallas.

DO.Compartimento para cables: Ubicado en la parte trasera o frontal del gabinete, conveniente para la conexión y mantenimiento de cables, con espacio espacioso y cableado estandarizado.

Por estilo de operación y mantenimiento:

D.Accesible desde atrás: Estructura estándar tradicional con gran espacio de mantenimiento.

MI.Accesible desde el frente: Montaje en pared, menor profundidad, ahorro de espacio.

El diseño del compartimiento independiente evita el contacto accidental con piezas vivas durante el mantenimiento, limita el rango de falla de arco y mejora en gran medida la seguridad del equipo y del personal.

2. Parámetros clasificados clave

3. Índices básicos de rendimiento eléctrico

a. Clasificación de corriente soportada en cortocircuito (SCCR)

La corriente de cortocircuito máxima que el tablero puede soportar de manera segura en un corto período de tiempo durante una falla, lo que determina la resistencia de cortocircuito del equipo y es una garantía importante para una operación segura.

b. Clasificación actual de resistencia a corto plazo

La corriente de cortocircuito que el tablero puede soportar sin deformarse o dañarse dentro de un tiempo específico (generalmente 1 segundo o 0,5 segundos), lo que garantiza que el sistema no colapse en condiciones de falla.

c. Clasificación de interrupción

La corriente de falla máxima que un disyuntor puede interrumpir de manera segura. Debe ser mayor que la corriente de cortocircuito esperada del sistema; de lo contrario, provocará una explosión o un incendio.

d. Clasificación de protección de ingreso (clasificación IP)

· IP30: evita el contacto de los dedos con piezas vivas

· IP40: Evita la entrada de objetos extraños ≥1 mm de diámetro

· IP54: Estanco al polvo y a las salpicaduras, adecuado para ambientes húmedos y polvorientos

e. Límite de aumento de temperatura

Según las normas nacionales, el aumento de temperatura del tablero bajo funcionamiento a largo plazo a la corriente nominal no debe exceder el límite, lo que garantiza la estabilidad del aislamiento y una vida útil prolongada.

4. Puntos técnicos clave de los equipos de distribución de baja tensión

(1).Estructura del gabinete y tecnología de compartimentación

Adopta tres compartimentos aislados independientes: compartimento del disyuntor, compartimento del bus y compartimento del cable, lo que previene eficazmente la propagación del arco y mejora la seguridad de operación y mantenimiento.

(2)Tecnología de resistencia a cortocircuitos y resistencia a corto plazo

Equipado con una fuerte resistencia a cortocircuitos, SCCR estrictamente compatible y corriente soportada de corta duración para garantizar que no se deforme, se desplace el bus o colapse el sistema debido a fallas.

(3)Tecnología de interrupción de disyuntores y coordinación selectiva

La capacidad de corte cumple con la corriente máxima de falla del sistema. La selectividad regional se logra mediante un retardo de corta duración y una coordinación de protección instantánea, lo que limita las interrupciones al circuito con falla únicamente.

(4)Diseño de sistemas de barras colectoras y control de aumento de temperatura

Diseño de barra colectora de baja impedancia, bajas pérdidas y alta disipación de calor para controlar estrictamente el aumento de la temperatura de funcionamiento a largo plazo, garantizando la capacidad actual, la vida útil del aislamiento y la estabilidad del equipo.

(5)Tecnología integrada de protección y medición

Integra protección contra sobrecarga, cortocircuito, fuga a tierra, sobretensión, subtensión, pérdida de fase y arco, con medidores y sensores inteligentes para una seguridad integral.

(6)Tecnología inteligente y digital

Admite monitoreo en línea, control remoto, prealarma de fallas, estadísticas de energía y redes de comunicación, actualizando a una operación desatendida e inteligente basada en la nube.

(7)Protección de ingreso y adaptabilidad ambiental

Cumple con los grados de protección IP30–IP54, adaptándose a ambientes de humedad, polvo, corrosión y temperaturas altas y bajas para mejorar la versatilidad y durabilidad.

(8)Diseño modular y estandarizado

Las unidades modulares, las interfaces estandarizadas y la expansión flexible acortan el tiempo de producción, instalación y puesta en servicio y reducen los costos generales.

5. Funciones de protección

Las aparamentas de baja tensión están equipadas con múltiples protecciones para garantizar la seguridad del sistema:

l Protección contra sobrecarga

l Protección instantánea contra cortocircuitos

l Protección contra cortocircuitos y retardo de corta duración

l Protección contra falla a tierra/fuga a tierra

l Protección contra sobretensión y subtensión

l Protección de pérdida de fase y secuencia de fase

l Detección de fallas de arco (AFD)

l La aparamenta inteligente avanzada también proporciona:

l Monitoreo de temperatura en línea

l Monitoreo de descargas parciales

l Análisis de calidad de energía.

l Alarma de falla remota

6. Tipos estructurales comunes

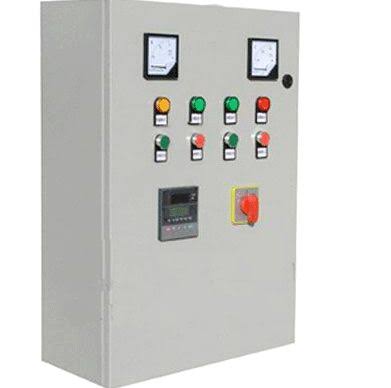

Aparamenta de tipo fijo

Estructura simple, bajo costo, alta confiabilidad, adecuada para escenarios generales de distribución de energía.

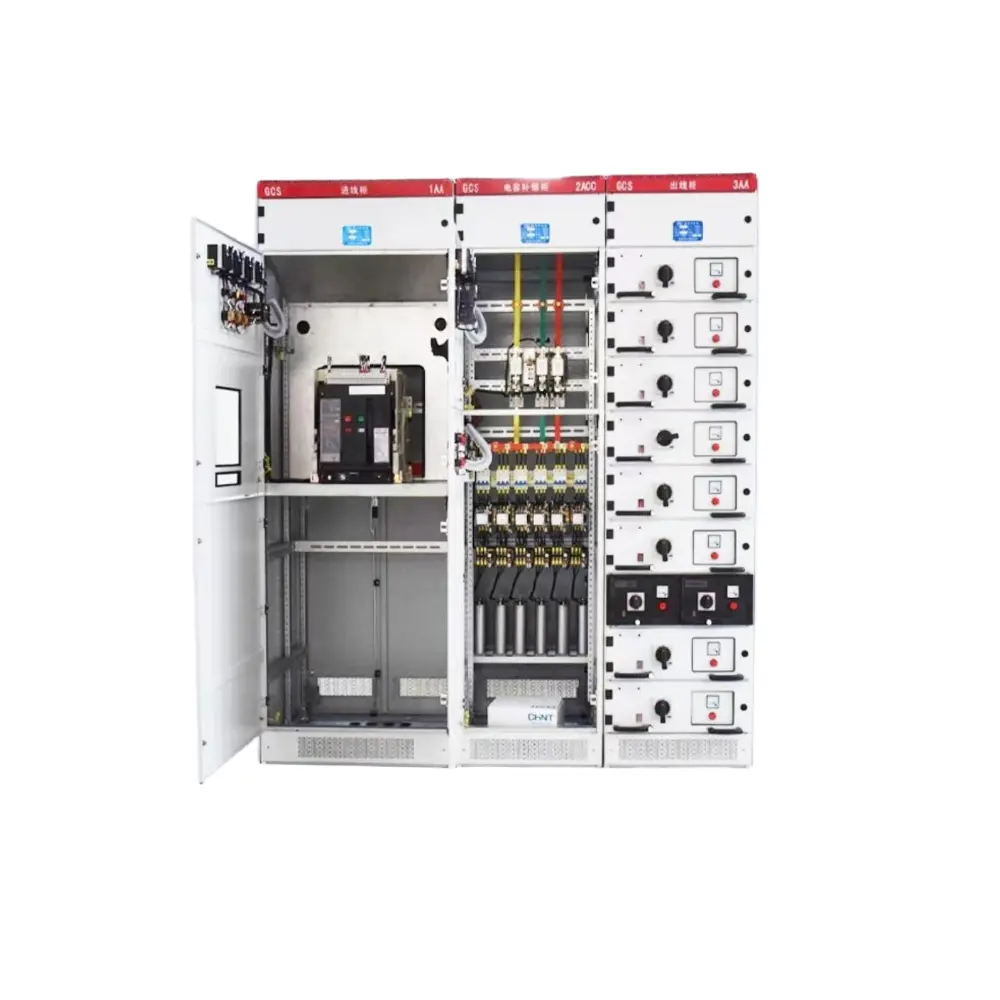

Dispositivo de distribución tipo cajón

Cada circuito es un cajón independiente; El mantenimiento se puede realizar sacando un solo cajón sin corte de energía, sin afectar otros circuitos. Ideal para hospitales, centros de datos y líneas de producción que requieren alta confiabilidad.

Dispositivo de distribución tipo extraíble

El disyuntor principal se puede retirar por completo para un mantenimiento más seguro y rápido.

7. Diferencias entre aparamenta de baja tensión y cuadros de distribución

Aparamenta: disyuntores extraíbles, con compartimiento aislado y completamente cerrados, resistencia de corta duración de 30 ciclos, compatible con la coordinación selectiva y mayor seguridad.

Cuadro de distribución: estructura abierta, disyuntores fijos, resistencia de corta duración de solo 3 ciclos, menor costo.

La aparamenta es más adecuada para cargas principales entrantes, de acoplamiento y importantes; Los tableros de distribución se utilizan para la distribución de energía de terminales.

8. Aparamenta inteligente de bajo voltaje

La aparamenta inteligente integra:

① Disyuntores inteligentes

② Sensores de corriente/voltaje/temperatura

③ Dispositivos de protección basados ​​en microprocesador

④ Instrumentos de gestión de energía.

⑤ Comunicación 4G/WiFi/Ethernet

Soporta:

① Monitoreo y control remotos

② Estadísticas y análisis del consumo de energía.

③ Prealarma de fallo y grabación automática

④ Vinculación con sistemas inteligentes de distribución de energía.

Es una configuración estándar para fábricas inteligentes, edificios inteligentes y centros de datos.

9. Casos de aplicación típicos

l Grandes plantas de fabricación de automóviles

Proporciona distribución de energía principal y control de motores para talleres de estampado, soldadura, pintura y ensamblaje. La aparamenta inteligente tipo cajón permite un mantenimiento continuo y una localización precisa de fallos, lo que garantiza la continuidad de la producción las 24 horas del día, los 7 días de la semana.

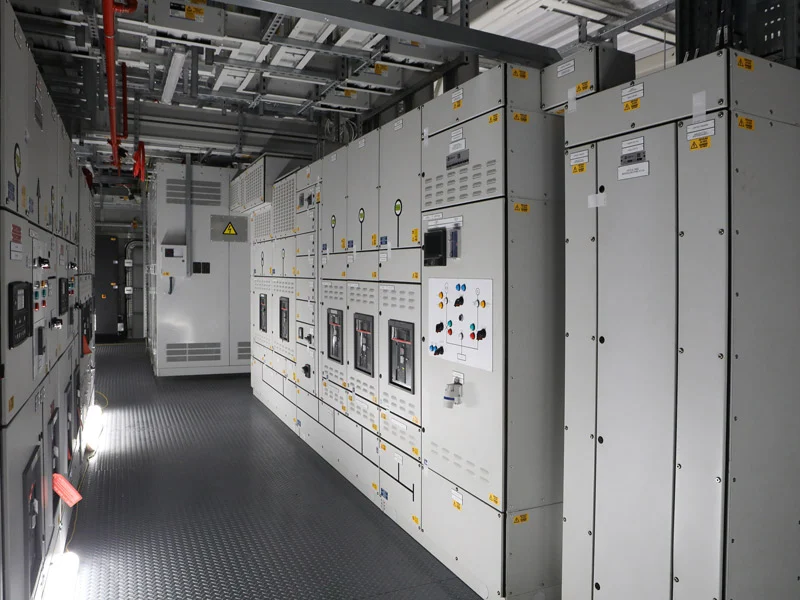

l Grandes centros de datos (Nivel IV)

Adopta distribución de energía redundante de bus dual, compatible con fuente de alimentación de gabinete de alta densidad con conmutación de nivel de milisegundos. La disponibilidad del sistema alcanza el 99,999 %, ideal para un funcionamiento ininterrumpido 7×24.

l Grandes complejos comerciales y centros comerciales

Distribuye energía para iluminación, HVAC, ascensores, extinción de incendios y circuitos de tiendas. El monitoreo de bucle inteligente y las estadísticas de consumo de energía optimizan la administración de energía y reducen los costos de operación.

l Plantas de Agua Urbanas y Plantas de Tratamiento de Aguas Residuales

Alimenta bombas, ventiladores, rejillas y sistemas de dosificación en ambientes húmedos y polvorientos. La protección completa garantiza el funcionamiento estable del suministro de agua municipal y el tratamiento de aguas residuales.

l Hospitales y centros médicos de grado A

Proporciona distribución de energía dual altamente confiable para quirófanos, UCI, laboratorios y centros de imágenes. La conmutación sin interrupciones garantiza la seguridad médica.

l Estaciones de energía fotovoltaica y eólica

Se utiliza para confluencia de inversores, control conectado a la red y distribución de energía para almacenamiento de energía, adecuado para entornos exteriores hostiles con total protección de seguridad.

l Aeropuertos y centros de tránsito ferroviario

Garantiza energía altamente confiable para terminales, sistemas de seguridad, emisión de boletos e iluminación. La conmutación automática de doble potencia garantiza el funcionamiento ininterrumpido del centro de transporte.

l Comunidades inteligentes y residenciales de gran altura

Se utiliza para distribución de energía en edificios, alumbrado público, extinción de incendios, ascensores y pilotes de carga. La estructura compacta y la protección completa mejoran la calidad de la energía comunitaria.

10. Tamaño del mercado y tendencias de desarrollo

Tamaño del mercado

Mercado mundial: Alrededor de 54.000 a 56.000 millones de dólares en 2025, y se prevé que superen los 83.000 millones de dólares en 2032, con una tasa compuesta anual del 6% al 7%.

Mercado chino: Aproximadamente 169 mil millones de RMB en 2025, con un crecimiento interanual del 7,8 %; China es el mercado único más grande del mundo y representa más del 21% de la participación global.

Impulsores clave: Nuevos sistemas energéticos, centros de datos, nuevas energías, fabricación inteligente, infraestructura urbana y carga de vehículos eléctricos.

Tendencias de desarrollo

La inteligencia se convierte en estándar

Se adoptan ampliamente interruptores inteligentes, sensores, IoT, monitoreo de la nube, prealarma de fallas y operación y mantenimiento remotos, pasando de la “protección pasiva” a la “predicción activa”.

Mayor confiabilidad y actualización de seguridad

La protección del arco, el monitoreo de descargas parciales, el monitoreo del aumento de temperatura y la coordinación selectiva se vuelven esenciales; mayor clasificación IP y mayor resistencia a cortocircuitos.

Verde y ahorro de energía

Autobuses y componentes de baja pérdida y alta eficiencia, materiales con bajas emisiones de carbono y procesos ecológicos, que cumplan con los objetivos de neutralidad de carbono.

Mayor proporción de tipos de cajones/extraíbles

Rápido crecimiento en la industria, centros de datos, hospitales, etc., respaldando un mantenimiento continuo y garantizando un suministro de energía continuo.

Adaptación profunda a la nueva energía.

Soluciones especiales para fotovoltaica, energía eólica, almacenamiento de energía y carga de vehículos eléctricos, con antirrecarga, protección contra sobretensiones y control conectado a la red.

Modular, estandarizado, compacto

Instalación más rápida, espacio más pequeño, expansión flexible para suministro de energía de alta densidad y entrega rápida.

Conclusión

Como equipo central de los sistemas de distribución de energía de bajo voltaje, el diseño estructural, la configuración de protección y el proceso de fabricación de los equipos de distribución de bajo voltaje afectan directamente la confiabilidad del suministro de energía, la seguridad de los equipos y la seguridad del personal. Impulsada por las tendencias de inteligencia, ecologización, alta confiabilidad y modularización, la industria mantendrá un crecimiento constante. Las capacidades globalizadas, de alta gama y de marca se convertirán en una competitividad clave. La elección de aparamenta confiable y de alta calidad puede mejorar efectivamente la estabilidad de los sistemas de distribución de energía, reducir los riesgos de fallas y brindar un soporte sólido para una energía segura y estable.

Preguntas frecuentes

1. ¿Dónde se utilizan principalmente las aparamentas de baja tensión?

Se utiliza en fábricas, áreas residenciales, centros comerciales, hospitales, centros de datos y proyectos municipales para distribución, control y protección de energía.

2.¿Cuáles son los principales tipos estructurales??

Tipo fijo, tipo cajón y tipo extraíble, seleccionados según los requisitos de confiabilidad.

3.¿Qué significa la clasificación IP?

IP30/IP40 para ambientes interiores normales; IP54 es a prueba de polvo y salpicaduras, adecuado para sitios húmedos y polvorientos.

4.¿Qué es la coordinación selectiva?Solo se dispara el disyuntor más cercano a la falla, lo que evita cortes de energía a gran escala y mejora la confiabilidad del suministro.

5.¿Cuáles son las ventajas de la aparamenta inteligente?

Monitoreo remoto, prealarma de fallas, estadísticas de energía, registro automático, operación desatendida e inteligente.

6. ¿Se puede personalizar el cuadro?

Sí, admitimos la personalización de corriente, voltaje, circuitos, funciones, tamaño y nivel de protección.

7. ¿Cuál es el tiempo de entrega?

7 a 15 días para productos estándar; 15 a 30 días para proyectos personalizados.
