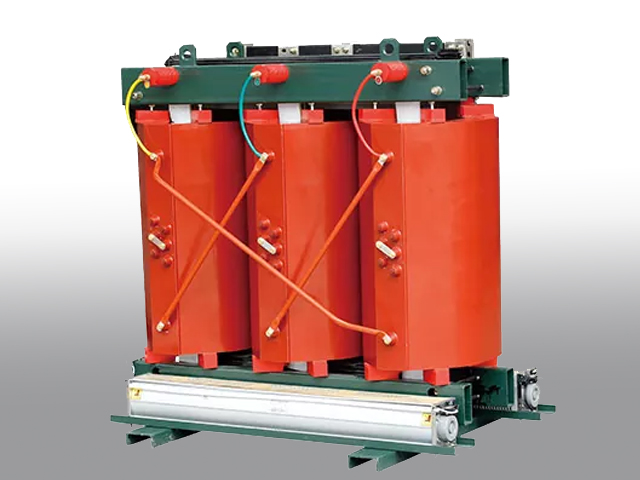

Transformadores de tipo seco moldeados con resina epoxi: ¿qué son exactamente? ¿Qué hacen?

I. ¿Qué es un transformador de tipo seco fundido con resina epoxi?

Los transformadores de tipo seco de resina epoxi utilizan resina epoxi como material aislante. Los devanados de alto y bajo voltaje se enrollan con cinta de cobre (lámina) y se vierte resina epoxi y se solidifica al vacío para formar una estructura de fibra de vidrio de alta resistencia. Los grados de aislamiento son F y H. Los transformadores de tipo seco dependen de la convección de aire o del enfriamiento por aire forzado para la disipación del calor y no tienen aceite para transformadores.

Debido a sus propiedades ignífugas, a prueba de explosiones y sin mantenimiento, se usa ampliamente en metros urbanos, edificios de gran altura, aeropuertos, hospitales, centros comerciales y otros lugares con altos requisitos de seguridad y contra incendios.

II. Características del proceso de los transformadores de tipo seco moldeados con resina epoxi

1. Moldeo por fundición del devanado: los devanados de alto y bajo voltaje se funden con una mezcla de resina epoxi en estado de vacío y forman un conjunto denso y sólido después de la solidificación.

2. Sistema de aislamiento: Utiliza principalmente resina epoxi como aislamiento principal y fibra de vidrio como material de refuerzo. No requiere aceite aislante y es un equipo aislante sólido.

3. Método de enfriamiento: generalmente AN (enfriamiento por aire natural) o AF (enfriamiento por aire forzado). Equipado con un controlador de temperatura y un ventilador de flujo axial, el ventilador se puede iniciar y detener automáticamente según la temperatura de la carga. Algunos productos permiten un funcionamiento con sobrecarga a corto plazo.

III. Las principales ventajas y desventajas de los transformadores de tipo seco fundidos con resina epoxi

Ventajas:

1. Alta seguridad y respeto al medio ambiente

• A prueba de fuego y explosión: la resina epoxi en sí es un material ignífugo, ignífugo y autoextinguible, lo que elimina fundamentalmente el riesgo de incendio y explosión.
• Libre de contaminación: No contiene ningún aceite aislante, lo que elimina la posibilidad de que fugas de aceite contaminen el suelo y las fuentes de agua. Está muy limpio.

2. Excelentes propiedades eléctricas y mecánicas.

• Alta resistencia de aislamiento: la resina epoxi curada forma una capa de aislamiento densa con buen rendimiento de aislamiento y fuerte resistencia al impacto de rayos.
• Fuerte resistencia al cortocircuito: la bobina se solidifica en un conjunto rígido de alta resistencia con una resistencia mecánica extremadamente alta y puede soportar el enorme impacto electrodinámico generado cuando se produce un cortocircuito repentino.

3. Excelente adaptabilidad ambiental

• A prueba de humedad y polvo: la capa de resina sellada puede aislar eficazmente la humedad, el polvo y los gases corrosivos, e incluso puede funcionar normalmente en un ambiente con 100% de humedad.
• Bajo costo de mantenimiento: no se requiere precalentamiento antes de la operación y no se requiere tratamiento de secado después del apagado. La carga de trabajo de mantenimiento diario es mínima.

4. Alta eficiencia, ahorro de energía y diseño compacto.

• Bajas pérdidas: al optimizar el núcleo de hierro (como el uso de láminas de acero al silicio de alta calidad) y el diseño del devanado, las pérdidas sin carga y con carga son muy bajas, y el efecto de ahorro de energía es significativo.
• Tamaño pequeño y peso ligero: Gracias a la alta eficiencia de aislamiento de la resina epoxi, su tamaño y peso son mucho más pequeños que los transformadores sumergidos en aceite de la misma capacidad, ahorrando espacio de instalación y costos de construcción civil.
• Bajo nivel de ruido: Utilizando tecnología y materiales avanzados, el ruido de operación es bajo, adecuado para hospitales, residencias, etc. que son sensibles al ruido.

Desventajas:

• La resistencia a la temperatura es relativamente limitada: los grados de aislamiento comúnmente utilizados son F (155 ℃) o H (180 ℃), las temperaturas de funcionamiento a largo plazo generalmente se limitan a alrededor de 120 ℃ ~ 140 ℃ y la capacidad de sobrecarga no es tan buena como la del tipo sumergido en aceite.
• Riesgo de descarga parcial y agrietamiento: si el proceso de vertido no se controla estrictamente (como burbujas y mezcla desigual), es fácil que se produzca una descarga parcial; Bajo cambios extremos de frío y calor o estrés mecánico, la resina epoxi puede tener riesgo de agrietarse.
• Alto costo: El costo de adquisición inicial suele ser mayor que el de transformadores en baño de aceite de la misma capacidad.

IV. Mantenimiento y fallas comunes de los transformadores de tipo seco moldeados con resina epoxi

• Puntos clave diarios: prestar atención a la apariencia (grietas, rastros de descarga), temperatura (control de temperatura/puntos calientes) y ruido anormal; Mantenga limpios los aisladores, las superficies de los devanados y los conductos de aire para evitar que la acumulación de polvo afecte la disipación del calor y el aislamiento.
• Inspección/pruebas periódicas: resistencia de aislamiento, resistencia de CC, tensión soportada de CA, descarga parcial, etc.; La inspección de sujetadores y puesta a tierra también es crítica.

Problemas típicos:

• Sobrecalentamiento del devanado: a menudo relacionado con sobrecarga, mala ventilación o envejecimiento; puede manifestarse como decoloración del epoxi, olor a quemado o sobrecalentamiento localizado.
• Descarga parcial: Puede originarse por humedad/aislamiento dañado, cables/conexión a tierra deficientes, etc., y acelera el envejecimiento con el tiempo.
• Ruidos/vibraciones inusuales: pueden estar asociados con problemas de sujeción del núcleo, sujetadores sueltos, armónicos de carga, resonancia, etc.

V. Parámetros técnicos comunes de los transformadores de tipo seco moldeados con resina epoxi

Los siguientes son algunos rangos de parámetros técnicos comunes para transformadores de tipo seco moldeados con resina epoxi, y los valores específicos variarán según el modelo y el fabricante:

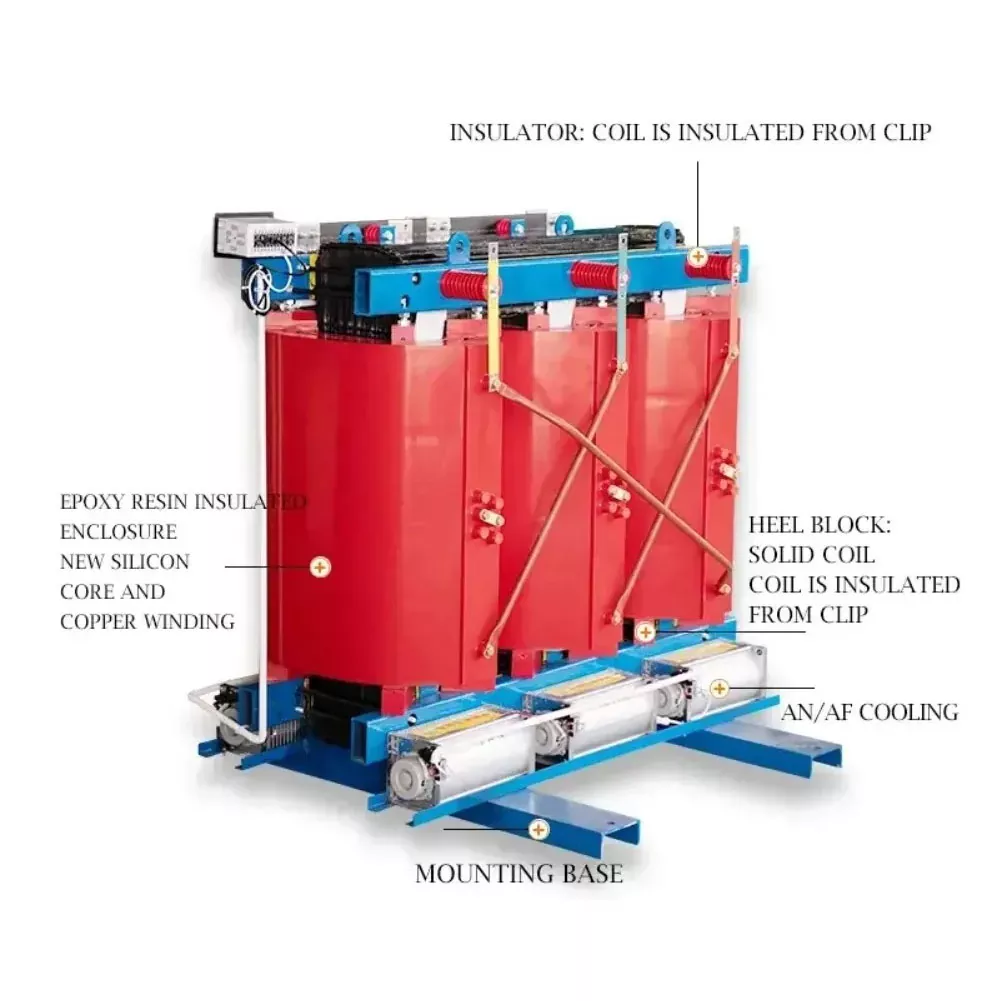

Nuestra empresa tieneTransformadores de tipo seco fundidos en resina epoxi.disponible para su selección.

VI. Principales áreas de aplicación de los transformadores de tipo seco moldeados con resina epoxi

Los transformadores de tipo seco moldeados con resina epoxi son particularmente adecuados para los siguientes lugares con altos requisitos ambientales y de seguridad:

• Equipamientos públicos urbanos: rascacielos, centros comerciales, aeropuertos, estaciones de metro, túneles, recintos deportivos, etc.
• Instituciones importantes: hospitales, centros de datos, teatros, escuelas, laboratorios, etc. para garantizar la continuidad y confiabilidad del suministro eléctrico.
• Entorno industrial: Plantas químicas, centrales nucleares, minas, centrales eléctricas y otros entornos hostiles donde existen gases inflamables, explosivos o corrosivos.
• Nuevos campos energéticos: generación eólica, centrales fotovoltaicas, etc.
