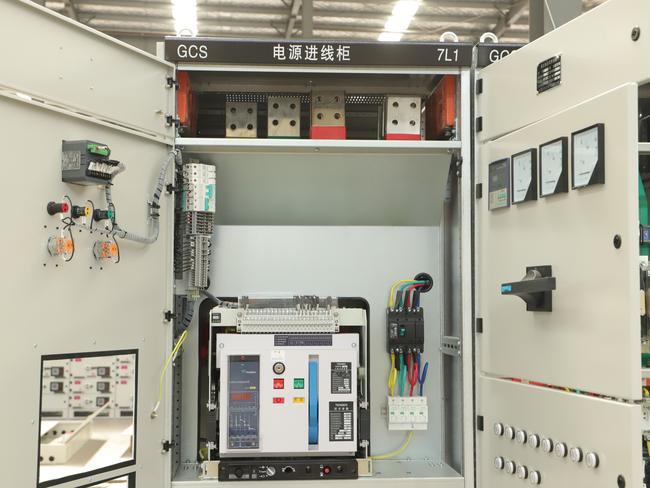

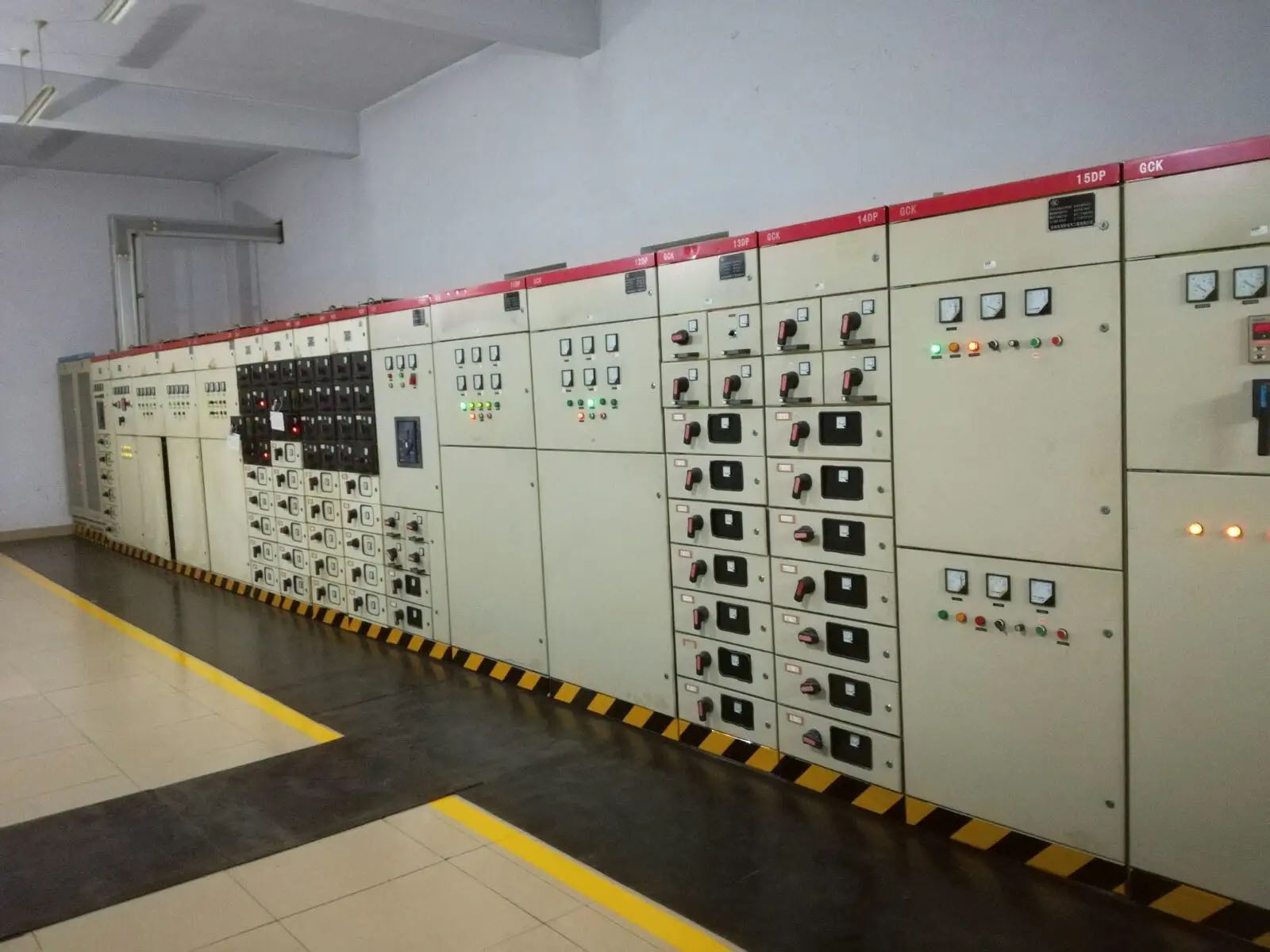

Decodificación de la lógica de protección de gabinetes entrantes de bajo voltaje: ¿Cómo lograr un suministro de energía seguro y confiable?

I. Seguridad eléctrica y posicionamiento a nivel del sistema

Como entrada de energía total de todo el sistema de distribución de energía de bajo voltaje, es la puerta de entrada de protección principal para toda la distribución de energía de la estación. Las fallas afectarán a todo el sistema de bajo voltaje, por lo que la confiabilidad es la máxima prioridad.

Es necesario distinguir estrictamente la lógica de la línea entrante, la conexión de bus y la línea saliente para evitar un paralelo incorrecto y una transmisión de energía incorrecta.

Cumplir con los requisitos de coordinación de aislamiento del sistema; la tensión nominal de aislamiento, la tensión soportada a frecuencia industrial y las distancias de seguridad entre fases/fase a tierra deben cumplir con las normas para evitar fugas, averías y cortocircuitos entre fases.

II. Rendimiento eléctrico básico (tecnología dura)

El voltaje de trabajo nominal es compatible con el voltaje de fase del sistema y el voltaje de línea, lo que garantiza un funcionamiento a largo plazo sin exceder el voltaje soportado nominal y se adapta a la frecuencia eléctrica y las condiciones armónicas del sitio.

Capacidad nominal de transporte de corriente continua: se debe controlar el aumento de temperatura a largo plazo del gabinete, la barra colectora principal, la unión del cable entrante y el cuerpo del disyuntor, y no se debe producir sobrecalentamiento, decoloración o ablación en los contactos ni en las barras de cobre.

Resistencia a cortocircuitos y capacidad de corte

El poder de corte de cortocircuito final/operacional debe ser mayor que la corriente de cortocircuito máxima del sistema local.

La corriente soportada de corta duración y la corriente soportada máxima cumplen con los estándares; el cuerpo del gabinete no se deformará, la barra colectora no se desplazará y las piezas aislantes no explotarán bajo impacto de cortocircuito.

Diseño de aumento de temperatura y disipación de calor: los conductos de ventilación del gabinete son razonables, con entrada y salida de aire suaves en la parte superior e inferior; no hay acumulación de calor en las densas áreas de barras colectoras y disyuntores, y el aumento de temperatura cumple con los estándares durante el funcionamiento a largo plazo bajo carga alta.

III. Funciones de control y lógica de protección

Protecciones esenciales: Retardo de larga duración contra sobrecarga, retardo de corta duración contra cortocircuito, protección contra cortocircuito instantáneo y falla a tierra. La curva de protección coincide con las características de la carga aguas abajo.

Equipado con función de disparo por subtensión/pérdida de voltaje, que se dispara automáticamente cuando la red eléctrica pierde energía y evita el impacto de recierre automático cuando se restablece el suministro de energía.

Coordinación jerárquica de los ajustes de protección: La protección de la línea entrante se coordinará selectivamente con la protección de la línea saliente aguas abajo para evitar el disparo total de la línea entrante principal debido a fallas menores en la línea aguas abajo.

Circuito secundario confiable: la fuente de alimentación de control, los circuitos de cierre y apertura y los circuitos de enclavamiento están cableados de manera estándar, sin conexión virtual ni mal funcionamiento.

Diagrama de bloques lógicos de protección de gabinete entrante de bajo voltaje (versión de texto)

a. Diagrama de bloques de flujo de señal general

Corriente del circuito principal primario → Muestreo del transformador de corriente (CT) → Controlador inteligente (liberación ACB) → Juicio lógico: Retardo de tiempo largo / Retardo de tiempo corto / Instantáneo / Falla a tierra / Subtensión → Cumplir con la configuración de acción → Emitir comando de disparo → Mecanismo de disparo del disyuntor → Interrumpir el circuito principal entrante

b. Diagramas de bloques de cuatro ramas principales de protección

Lógica de protección de retardo prolongado contra sobrecarga La corriente de carga excede el estándar → CT toma muestras y envía al controlador → Coincide con la curva de retardo prolongado de tiempo inverso → Retardo largo para sobrecarga leve, retardo corto para sobrecarga severa → El retardo expira → Disparo

Lógica de protección de retardo de tiempo corto contra cortocircuito Se produce un cortocircuito en el circuito aguas abajo → La corriente de cortocircuito activa el controlador de línea entrante → La línea entrante establece un retardo de tiempo corto de 0,1～0,3 s → Primero espere a que el disyuntor de la línea de salida se dispare instantáneamente para eliminar la falla → Si la línea de salida no se dispara/la falla no se elimina → El retardo expira → Se dispara la línea de entrada (evita sobrepasos)

Lógica de protección instantánea de cortocircuito Cortocircuito grave cerca de la barra colectora o dentro del gabinete de la línea entrante → La corriente de cortocircuito excede con creces el ajuste instantáneo → Dispara directamente sin demora ni espera breves → El controlador emite el comando inmediatamente → El disyuntor se dispara instantáneamente

Lógica de protección de falla a tierra Método 1: CT de secuencia cero recopila la suma vectorial de tres fases + N Método 2: El controlador calcula la corriente de secuencia cero a través de la operación de corriente trifásica → Detecta que la corriente de secuencia cero desequilibrada excede el estándar → Determina fugas y daños en la conexión a tierra/aislamiento monofásico → Alarma o retardo/disparo instantáneo

do. Diagrama de bloques lógicos de protección contra subtensión/pérdida de tensión

El voltaje de la línea entrante cae / la red eléctrica externa pierde energía → La liberación de bajo voltaje monitorea el voltaje en tiempo real → El voltaje es inferior al umbral establecido → La liberación de bajo voltaje actúa → Disparo forzado → No se permite el recierre automático después de que se restablece la red eléctrica; el cierre sólo se puede realizar con permiso manual/lógico

d. Diagrama de bloques lógicos de enclavamiento para líneas entrantes duales + enlace de bus (enclavamiento de tres interruptores)

1# Línea entrante cerrada

↓

Contactos auxiliares eléctricos + Biela mecánica

↓

Bloquear los circuitos de cierre de la línea entrante 2# y del enlace del bus.

2# Línea entrante cerrada

↓

Bloquee simultáneamente los circuitos de cierre de la línea entrante 1# y del enlace del bus.

Amarre de autobús cerrado

↓

Bloquee simultáneamente los circuitos de cierre de las líneas entrantes 1# y 2#

Regla básica: Sólo dos de los tres interruptores pueden estar en posición cerrada en cualquier momento; Está estrictamente prohibido cerrar los tres interruptores al mismo tiempo.

mi. Diagrama de bloques lógicos de coordinación de protección de nivel superior e inferior

Gabinete de línea saliente: disparo instantáneo por cortocircuito → Coordinación de pasos de diferencia de tiempo → Gabinete de línea entrante: disparo con retardo de tiempo corto por cortocircuito → Realización: Las fallas aguas abajo son activadas por interruptores aguas abajo, no por la línea entrante principal, lo que garantiza la selectividad del suministro de energía.

IV. Enclavamiento mecánico y enclavamiento eléctrico (prioridad máxima)

Línea entrante única: Enclavamiento mecánico entre la puerta del gabinete y el interruptor; la puerta no se puede abrir cuando está cerrada y el interruptor se fuerza a dispararse cuando se abre la puerta para evitar la entrada accidental en el intervalo activo.

Escenario de doble línea entrante + enlace de bus: doble enclavamiento de enclavamiento eléctrico y enclavamiento mecánico, prohibiendo estrictamente el cierre simultáneo de dos líneas entrantes y el paralelo ilegal de líneas entrantes y enlace de bus, para evitar la circulación, cortocircuito y rotura del transformador.

La estructura mecánica del disyuntor en sí es confiable, con cierre y apertura en el lugar, sin atascos y operación confiable del mecanismo de almacenamiento de energía.

V. Estructura del gabinete y tecnología de barras colectoras

La resistencia de la placa del gabinete y la rigidez del marco son suficientes para resistir el impacto de la fuerza electromotriz de cortocircuito sin sacudidas ni deformaciones.

Las principales especificaciones de barras, disposición y soportes aislantes cumplen con la normativa; la disposición de la secuencia de fases es estándar y las particiones aislantes fase a fase y fase a tierra están completas.

Sistema completo de puesta a tierra: el marco del gabinete, la puerta, los paneles laterales y el gabinete de conexión de bus están todos conectados a tierra de manera confiable y centralizada, con una ruta de conexión a tierra continua e ininterrumpida.

El nivel de protección se adapta al entorno del lugar, evitando que polvo, salpicaduras y pequeños animales entren al gabinete y provoquen cortocircuitos.

VI. Configuración de monitoreo y visualización

Monitoreo estándar en tiempo real de corriente y voltaje, que puede verificar el equilibrio trifásico y la desviación de voltaje.

Equipado con un dispositivo de visualización en vivo para juzgar intuitivamente si la línea entrante está viva, evitando toques accidentales y mantenimiento incorrecto.

Configuración necesaria de monitoreo de temperatura y humedad y prevención y control de condensación dentro del gabinete para evitar la degradación del aislamiento causada por la condensación húmeda.

VII. Adaptación del entorno y la operación

Adaptarse a la altitud, temperatura y humedad del sitio, al polvo y al ambiente de gases corrosivos; las piezas aislantes y el cuerpo del gabinete cumplen con los estándares de resistencia a la corrosión y a la intemperie.

Diseño de prevención de moho y condensación dentro del gabinete; Los dispositivos de calefacción y deshumidificación se configuran en zonas húmedas.

Reservar espacio de mantenimiento y espacio de entrada y salida de cables; el cableado está limpio y los circuitos primario y secundario están tendidos por separado para evitar interferencias.

VIII. Operación y Mantenimiento e Inspección de Seguridad

Equipado con puntos de ruptura obvios para aislar de manera confiable la fuente de alimentación durante el mantenimiento.

Capaz de implementar el proceso de operación de mantenimiento de bloqueo y etiquetado de cortes de energía, con condiciones de operación segura.

Los componentes están razonablemente dispuestos, lo que facilita la inspección diaria, la medición de la temperatura, el ajuste y el reemplazo de componentes en el período posterior, sin callejones sin salida de mantenimiento.

Resumen

El gabinete de entrada de bajo voltaje es la puerta de entrada principal del sistema de distribución de energía de bajo voltaje y realiza las importantes tareas de acceso al suministro de energía, protección de seguridad y distribución de carga. Sus principales preocupaciones se centran en ocho aspectos: posicionamiento de seguridad eléctrica, rendimiento eléctrico central, lógica y control de protección, protección de enclavamiento, tecnología de gabinetes y barras colectoras, configuración de monitoreo, adaptación ambiental y seguridad de operación y mantenimiento. Entre ellos, la lógica de protección (que incluye sobrecarga, cortocircuito, falla a tierra, protección contra bajo voltaje) y el enclavamiento dual (mecánico + eléctrico) son la clave para garantizar el funcionamiento seguro y estable del gabinete, lo que puede prevenir eficazmente la expansión de fallas, el funcionamiento incorrecto y los accidentes de seguridad. La adaptación racional de todos los indicadores y el estricto cumplimiento de las normas técnicas son los requisitos previos para el funcionamiento fiable a largo plazo del armario de entrada de bajo voltaje.

Preguntas frecuentes (Preguntas frecuentes)

Q1: ¿Cuál es la función principal del gabinete de entrada de bajo voltaje en el sistema de distribución de energía?

A1: Es la entrada de energía total y la puerta de enlace de protección primaria del sistema de bajo voltaje, responsable del acceso a la energía, la protección contra fallas y la distribución de energía aguas abajo, y su confiabilidad afecta directamente el funcionamiento seguro del sistema.

Q2: ¿Por qué es importante la coordinación selectiva de los ajustes de protección para los gabinetes de línea entrante?

A2: Garantiza que las fallas aguas abajo sean activadas primero por los interruptores de línea salientes, evitando la interrupción total del sistema y garantizando la continuidad del suministro de energía.

Q3: ¿Cuál es el propósito del doble enclavamiento (mecánico + eléctrico) en el escenario de doble línea entrante + enlace de bus?

A3: Prohíbe el paralelo incorrecto de los interruptores, evitando la circulación de corriente, cortocircuitos y rotura del transformador para garantizar la seguridad del sistema.

Q4: ¿Qué factores se deben considerar en la adaptación ambiental del gabinete de entrada de baja tensión?

A4: Adaptarse a la altitud, temperatura, humedad, polvo y gases corrosivos del lugar; configurar dispositivos anticondensación y el nivel de protección adecuado.

Q5: ¿Cómo garantizar la seguridad de las operaciones de mantenimiento de los armarios entrantes de baja tensión?

A5: Equipar puntos de interrupción obvios, implementar etiquetado y bloqueo de cortes de energía y organizar los componentes de manera razonable para evitar callejones sin salida de mantenimiento.
