¿Cómo garantizan las aparamentas de alto voltaje el funcionamiento seguro y estable de los sistemas eléctricos?

¿Cómo garantizan las aparamentas de alto voltaje el funcionamiento seguro y estable de los sistemas eléctricos?

I. Definición central y posicionamiento industrial de aparamenta de alta tensión

La aparamenta de alto voltaje es un conjunto completo central de equipos de distribución de energía en el sistema de transmisión y distribución de energía. De acuerdo con los estándares generales de la industria eléctrica, se refiere específicamente a aparamenta cerrada con un voltaje de operación nominal superior a 36 kV, que puede realizar la conexión, desconexión, monitoreo, protección y control de circuitos de energía de alto voltaje. A diferencia de los equipos de distribución de energía de bajo voltaje ordinarios, los tableros de distribución de alto voltaje están en un estado de espera cargado durante mucho tiempo, permanecen en la posición cerrada la mayor parte del tiempo y solo realizan operaciones de apertura y disparo durante el mantenimiento del equipo, fallas de línea y despacho de la red eléctrica, con una tolerancia a fallas de equipo extremadamente baja y requisitos de confiabilidad extremadamente altos.

Como centro clave de redes eléctricas, plantas de energía, empresas industriales y mineras y sistemas de distribución de energía de edificios a gran escala, las aparamentas de alto voltaje determinan directamente la estabilidad, seguridad y continuidad del suministro de energía. No solo puede cortar con precisión corrientes de falla como sobrecargas, cortocircuitos y sobretensiones por rayos, sino que también logra la distribución razonable de energía eléctrica, aislamiento de líneas y protección de equipos, lo que lo convierte en un equipo central indispensable en el sistema de distribución de energía de alto y bajo voltaje. En los últimos 15 años, con la mejora de la inteligencia energética y la ecologización, la tecnología de los disyuntores de alto voltaje ha evolucionado rápidamente. Los disyuntores de aceite mínimo y los disyuntores de chorro de aire se han mejorado gradualmente, y los disyuntores de hexafluoruro de azufre (SF6) se han convertido en la configuración central principal de los equipos de distribución de alto voltaje actuales debido a su excelente aislamiento y rendimiento de extinción de arco.

II. División de categoría completa de niveles de voltaje de aparamenta

Según la tensión nominal de funcionamiento, la industria energética divide los equipos de distribución en tres categorías: baja tensión, media tensión y alta tensión. Los tres tipos de equipos presentan diferencias significativas en escenarios de aplicación, configuración estructural y estándares de seguridad, adaptándose a las necesidades de diferentes escenarios de distribución de energía:

1. Aparamenta de baja tensión (BT)

Con un voltaje de funcionamiento nominal ≤ 1 kV, se instala principalmente en el lado de bajo voltaje de los transformadores de distribución de energía y se usa ampliamente en escenarios de distribución de energía de terminales, como talleres industriales, edificios comerciales y comunidades residenciales. Es responsable de la distribución de energía eléctrica terminal y protección básica del circuito, con estructura simple, operación conveniente y bajo costo de mantenimiento.

2. Aparamenta de media tensión (MT)

El rango de tensión de funcionamiento nominal es de 1 kV ~ 75 kV. Es un equipo común en la producción industrial y en subestaciones de tamaño pequeño y mediano. Se adapta principalmente a generadores, circuitos alimentadores, motores grandes, líneas de transmisión y distribución regionales y otros equipos, teniendo en cuenta la eficiencia de la distribución de energía y las capacidades de protección contra fallas, y adaptándose a escenarios de transmisión de energía de gama media.

3. Aparamenta de alta tensión (HV)

Con una tensión nominal de funcionamiento ≥ 75 kV, es un equipo especial para transmisión y distribución de energía de alto voltaje. Diseñado para condiciones de trabajo de alto voltaje, gran corriente y alta carga, está equipado con un conjunto completo de dispositivos de protección de seguridad mejorados y componentes de monitoreo de precisión. Se utiliza principalmente en escenarios de energía de alto riesgo y alta carga, como grandes subestaciones, plantas de energía, líneas de transmisión interprovinciales, industria petroquímica e industria pesada metalúrgica, y es la garantía principal para el funcionamiento estable de las redes eléctricas de alto voltaje.

III. Explicación detallada de los componentes y funciones principales completos de los tableros de distribución de alto voltaje

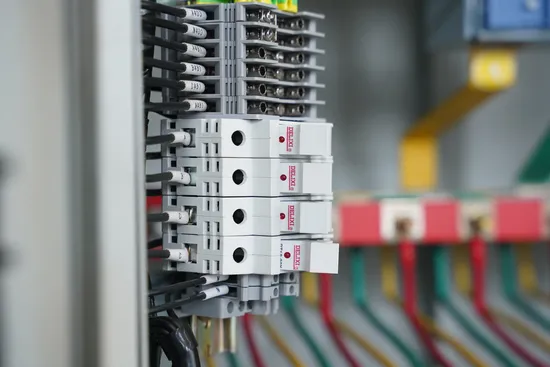

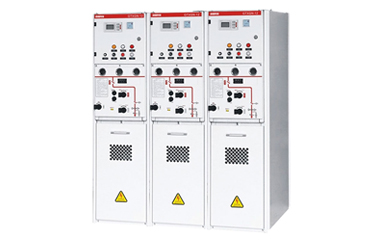

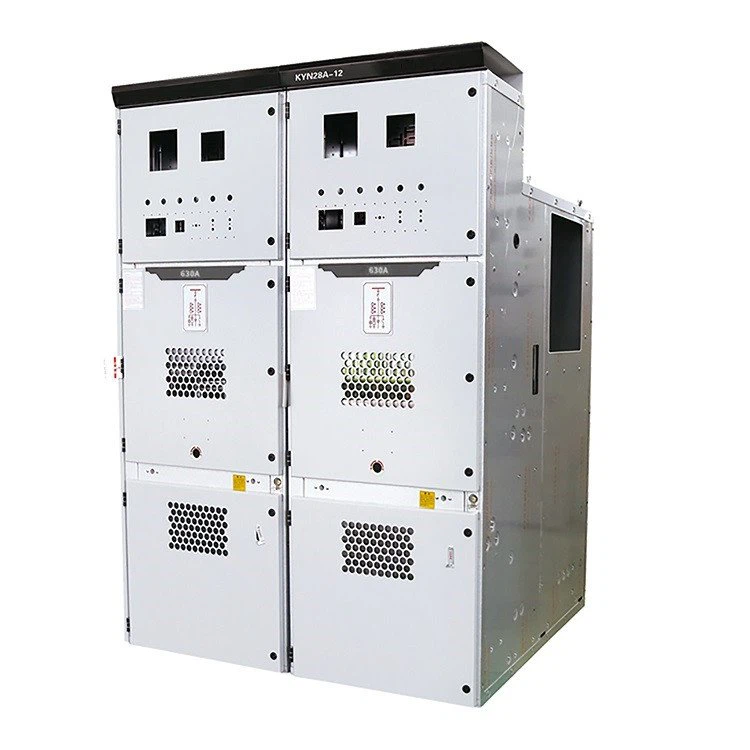

La aparamenta de alto voltaje tiene una estructura modular de gabinete cerrado, que se divide en formas de instalación interior y exterior. El conjunto se compone de tres módulos: equipo del circuito principal primario, equipo secundario de control y monitoreo y equipo de protección de seguridad. Todos los componentes trabajan juntos para construir un sistema completo de distribución, protección y monitoreo de energía. Las funciones de los componentes principales son las siguientes:

1. Disyuntor de alto voltaje (componente ejecutivo principal)

Conocido como el "corazón" de los equipos de distribución de alto voltaje, es el único componente central que puede encender y apagar circuitos con carga y cortar corrientes de falla de cortocircuito. La velocidad de respuesta del equipo puede alcanzar milisegundos. Cuando se producen sobrecargas, cortocircuitos, fugas y otras fallas en la línea, puede cortar instantáneamente el circuito de falla, evitar que la falla se propague y proteger el equipo final y toda la línea de transmisión. En la actualidad, el tipo principal es el disyuntor SF6, que tiene las ventajas de una fuerte capacidad de extinción de arco, buen rendimiento de aislamiento, baja tasa de fallas y larga vida útil, adaptándose a condiciones de operación ininterrumpida a largo plazo.

2. Transformadores de Instrumentación (Núcleo de Monitoreo y Medición)

Divididos en transformadores de corriente (CT) y transformadores de tensión (VT), son los "órganos sensoriales" de los cuadros. La función principal es convertir alto voltaje y gran corriente en señales estándar de bajo voltaje y pequeña corriente. Por un lado, proporciona datos precisos para la medición de instrumentos y el monitoreo de datos de energía; por otro lado, proporciona señales de activación para relés de protección, realizando alertas tempranas de fallas y disparos automáticos, y asegurando el funcionamiento visualizado y controlable del sistema de energía.

3. Seccionador de Puesta a Tierra (Núcleo de Protección de Seguridad)

Es un componente de seguridad obligatorio, utilizado principalmente en condiciones de mantenimiento de equipos. Después de abrir y apagar el disyuntor y el seccionador, el seccionador de tierra puede establecer rápidamente un circuito de tierra, liberar completamente las cargas inducidas y el voltaje residual restante en la línea y el equipo, eliminar el peligro oculto de la operación con corriente y garantizar completamente la seguridad personal del personal de mantenimiento y la seguridad del equipo.

4. Transformador elevador/reductor

Es el equipo de conversión de energía más grande y costoso del cuadro. Los transformadores elevadores se utilizan principalmente en el extremo de transmisión para reducir la corriente de transmisión aumentando el voltaje y reducir la pérdida de energía en la transmisión de larga distancia; Los transformadores reductores se utilizan en la terminal de distribución de energía para convertir energía eléctrica de alto voltaje en energía eléctrica de bajo voltaje adecuada para equipos industriales y civiles, logrando una transmisión eficiente y una adaptación razonable de la energía eléctrica.

5. Interruptor de desconexión (componente de aislamiento)

También conocido como aislador, es un interruptor manual mecánico sin función de extinción de arco, y está estrictamente prohibido operar con carga. Su función principal es realizar el aislamiento físico entre el equipo y la red eléctrica, formar un punto de interrupción de apagado obvio, proporcionar condiciones de operación seguras para el mantenimiento del equipo y la operación y mantenimiento de la línea, y es el dispositivo básico de garantía de seguridad para la operación de alto voltaje.

6. Relé de protección (componente de control inteligente)

El "cerebro inteligente" del tablero puede monitorear los parámetros operativos como el voltaje de línea, la corriente y la temperatura en tiempo real las 24 horas del día, e identificar con precisión condiciones de trabajo anormales como cortocircuitos, sobrecargas y fallas a tierra. Una vez que se detecta una falla, envía inmediatamente una instrucción para activar el disyuntor y al mismo tiempo extingue el arco de falla y registra los datos de la falla, logrando un rápido aislamiento y trazabilidad de la falla.

7. Barras (Canal de Transmisión de Energía Eléctrica)

Fabricado con materiales conductores de baja impedancia, es el principal canal de transmisión de energía eléctrica en el interior del cuadro. Es responsable de conectar todos los componentes centrales, como disyuntores, transformadores y transformadores, asegurando una transmisión eficiente y estable de energía eléctrica en el gabinete. La calidad del material y el proceso de instalación afectan directamente la eficiencia de transmisión general del tablero.

8. Pararrayos y red de puesta a tierra (sistema de protección contra sobretensiones)

Los descargadores de sobretensiones están especialmente diseñados para impactos transitorios de alto voltaje, como sobrevoltajes de rayos y sobrevoltajes de conmutación. Pueden absorber rápidamente sobretensiones y evitar fallas de alto voltaje en las capas de aislamiento de los equipos; la rejilla de puesta a tierra de soporte está compuesta por electrodos metálicos subterráneos y barras de puesta a tierra, que pueden conducir rápidamente corrientes de falla y sobretensiones hacia la tierra, brindando doble protección para los equipos contra daños transitorios de alto voltaje.

9. contactor

Adecuado para circuitos auxiliares de bajo voltaje por debajo de 1 kV, puede encender y apagar con frecuencia circuitos de control y circuitos de potencia de forma remota, controlando principalmente cargas como motores, condensadores y equipos de iluminación. En comparación con los disyuntores, los contactores tienen una mayor frecuencia de operación y una vida mecánica más larga, pero no tienen capacidad de interrupción de fallas de alto voltaje y solo se usan como componentes de control auxiliar de bajo voltaje.

IV. Comparación de dos tipos principales de aparamenta de alto voltaje y sus ventajas y desventajas

Según los diferentes medios de aislamiento, la industria divide los tableros de alta tensión en dos categorías: tableros aislados en aire (AIS) y tableros aislados en gas (GIS). Los dos tienen diferencias significativas en los escenarios de adaptación, las características de rendimiento y los costos de operación y mantenimiento:

1. Aparamenta aislada en aire (AIS)

Con aire natural como medio de aislamiento, es el tipo principal de aparamenta tradicional de alto voltaje. Sus principales ventajas son una estructura simple, bajo costo, instalación conveniente, diagnóstico de fallas intuitivo y baja dificultad de mantenimiento diario; sus desventajas son el gran volumen del gabinete, el rendimiento del aislamiento muy afectado por el medio ambiente y la fácil degradación del aislamiento en ambientes húmedos, polvorientos y contaminados. Es principalmente adecuado para subestaciones convencionales al aire libre y escenarios de distribución de energía de alto voltaje con buenas condiciones de trabajo.

2. Aparamenta aislada en gas (GIS)

Utilizando gas hexafluoruro de azufre (SF6) de alta pureza como medio de aislamiento y extinción de arco, todos los componentes activos se sellan en el gabinete lleno de gas. Sus principales ventajas son un gabinete compacto, una superficie de piso pequeña, un rendimiento de aislamiento estable, que no se ve afectado por el polvo externo, la humedad y las inclemencias del tiempo, una confiabilidad de operación extremadamente alta y una tasa de fallas extremadamente baja; sus desventajas son el alto costo del equipo, el complejo proceso de mantenimiento y los estrictos requisitos de rendimiento del sellado. Es principalmente adecuado para escenarios de alto nivel, como subestaciones de núcleos urbanos, salas de máquinas cerradas, condiciones de trabajo duras y transmisión de energía de alta densidad.

V. Fallas comunes y esquemas estandarizados de solución de problemas de aparamenta de alto voltaje

La tasa general de fallas de los equipos de distribución de alto voltaje es baja, pero el funcionamiento prolongado, la erosión ambiental, el funcionamiento inadecuado y el envejecimiento de los componentes pueden causar diversas fallas. Combinado con experiencia de primera línea en operación y mantenimiento, este documento clasifica las causas de fallas de alta frecuencia y soluciones estandarizadas, que son adecuadas para los trabajos diarios de inspección y mantenimiento de equipos:

1. La manija de operación no se puede bloquear: Se debe principalmente a óxido, atascos, envejecimiento del mecanismo de bloqueo interno o llaves que no coinciden. Método de tratamiento: verifique la llave de operación especial, limpie y elimine el óxido del mecanismo de bloqueo, agregue grasa lubricante especial y reemplace directamente los componentes dañados para garantizar el funcionamiento normal del bloqueo mecánico.

2. Ruido anormal dentro del gabinete.: Las causas principales son la vibración electromagnética causada por tornillos de fijación flojos de la placa divisoria y cables que tocan la placa prensaestopas. Método de tratamiento: Apriete completamente los tornillos de la placa divisoria del gabinete y aplique sellador para fijar la interfaz del cable para eliminar el ruido de vibración de contacto.

3. Uniones de cableado sobrecalentadas: Se debe principalmente a pernos flojos, operación de sobrecarga prolongada y resistencia de contacto excesiva. Método de tratamiento: opere estrictamente de acuerdo con la corriente nominal del equipo, apriete todos los pernos de cableado y reemplace oportunamente las barras colectoras y juntas envejecidas y oxidadas.

4. Prueba de aislamiento no calificada y frecuentes fallas a tierra.: Las principales causas son los aisladores agrietados, húmedos y contaminados, lo que provocará una disminución significativa del rendimiento del aislamiento. Método de tratamiento: reemplace los aisladores dañados, limpie los componentes de aislamiento del gabinete con agentes de limpieza de aislamiento especiales y seque completamente las áreas húmedas para restaurar el rendimiento del aislamiento.

5. Apertura y cierre anormales de persianas protectoras.: La deformación de las contraventanas, la falta de aceite en las piezas móviles y el atasco de artículos diversos provocarán que no se abran ni cierren normalmente. Método de tratamiento: limpie los artículos diversos en las partes móviles, corrija las contraventanas deformadas, agregue aceite lubricante y ajuste la precisión de apertura y cierre.

6. Extinción de luces indicadoras de estado: Las causas comunes incluyen daños en las bombillas, fusión de fusibles/resistencias, mal contacto de los interruptores auxiliares y fallas en los interruptores de límite. Método de tratamiento: Reemplace las bombillas y fusibles dañados, limpie los contactos de los interruptores auxiliares y verifique el estado de funcionamiento del disyuntor en el terminal.

7. Funcionamiento desordenado de la unidad de control.: Las razones principales son tornillos flojos del bloque de terminales y mal contacto del enchufe de control. Método de tratamiento: Apriete todos los tornillos de los terminales, vuelva a enchufar y bloquee el conector de control para garantizar un contacto de línea estable.

VI. Cinco funciones principales de protección y prevención de aparamenta de alto voltaje (núcleo de seguridad)

La función de enclavamiento de cinco prevenciones es el diseño de seguridad principal de los equipos de distribución de alto voltaje, que es una configuración estándar obligatoria en la industria. Puede eliminar mecánicamente los principales accidentes eléctricos causados ​​por una mala operación humana y es la garantía principal para la seguridad de la operación de alto voltaje:

1. Evitar el cierre con carga: Después de cerrar el carro del disyuntor en la posición de prueba, el bloqueo mecánico bloquea el carro, que no se puede empujar a la posición activa de trabajo, eliminando el accidente de cerrar con carga.

2. Evitar el cierre con línea de tierra.: Cuando el seccionador de tierra del gabinete está en la posición cerrada, el disyuntor no se puede cerrar ni encender, evitando cortocircuitos y explosiones causados ​​por la transmisión de energía forzada sin quitar la línea de tierra.

3. Evite la entrada accidental al intervalo en vivo: Cuando el disyuntor está en estado de funcionamiento cerrado y con tensión, la puerta trasera del gabinete queda bloqueada por la cerradura mecánica y no se puede abrir, lo que evita que el personal entre en el área con tensión y reciba una descarga eléctrica.

4. Evite colgar la línea de tierra con electricidad.: Cuando el disyuntor está en el estado de funcionamiento cerrado y activo, el mecanismo de funcionamiento del seccionador de tierra está bloqueado y no se puede cerrar ni conectar a tierra, eliminando la falla de cortocircuito causada por colgar la línea de tierra con electricidad.

5. Evita sacar el cuchillo con carga.: Cuando el disyuntor está en estado cerrado con carga, el carro no se puede sacar de la posición de trabajo y está prohibido abrir el interruptor de aislamiento con carga.

VII. Resumen central del texto completo

La aparamenta de alto voltaje es el conjunto completo principal de equipos de distribución de energía para sistemas de energía de alto voltaje por encima de 75 kV. Basándose en el trabajo coordinado de componentes modulares como disyuntores, transformadores de instrumentos, relés y sistemas de puesta a tierra, integra cinco funciones principales: distribución de energía eléctrica, control de circuitos, protección contra fallas, protección de seguridad y monitoreo en tiempo real. En términos de categorías, se divide principalmente en dos tipos: aparamenta AIS aislada en aire con estructura simple y operación y mantenimiento convenientes, y aparamenta GIS aislada en gas con rendimiento estable y adecuada para escenarios de alto nivel.

El equipo en su conjunto tiene las características de baja tasa de fallas, larga vida útil y alta confiabilidad, y está en estado de operación de espera durante mucho tiempo. Su principal garantía de seguridad proviene del diseño de enclavamiento estandarizado de cinco prevenciones y de los mecanismos perfectos de protección contra sobretensión, sobrecarga y cortocircuito. Las fallas de operación diarias son causadas principalmente por el envejecimiento de los componentes, instalación floja, erosión ambiental y operación inadecuada, y la probabilidad de fallas se puede reducir en gran medida mediante inspecciones regulares y operación y mantenimiento estandarizados. En campos como la transmisión de redes eléctricas, la distribución de energía industrial y las nuevas energías, el funcionamiento estable de las aparamentas de alto voltaje es la base clave para el funcionamiento seguro, eficiente y continuo de todo el sistema eléctrico.

VIII. Preguntas frecuentes sobre alta frecuencia (industria general)

P1: ¿Cuál es la diferencia principal entre aparamenta de alto voltaje y aparamenta de bajo voltaje?

R1: Las principales diferencias radican en la tensión nominal, el nivel de aislamiento y el posicionamiento funcional. La aparamenta de alto voltaje (≥75 kV) tiene extinción de arco de alto voltaje, capacidad de corte de cortocircuito y protección de cinco prevención, que se utiliza para la transmisión de la línea principal; La aparamenta de bajo voltaje (≤1kV) solo se utiliza para la distribución de energía terminal, con estructura simple y sin protección de alto voltaje.

P2: ¿Cómo seleccionar entre aparamenta de alto voltaje GIS y AIS?

A2: Elija AIS para exteriores convencionales, buenas condiciones de trabajo y presupuesto limitado; Elija GIS para áreas centrales urbanas, salas de máquinas cerradas, condiciones de trabajo duras y espacio limitado.

P3: ¿Se pueden operar con frecuencia los cuadros de alta tensión?

R3: No. Se prohíbe el funcionamiento frecuente de los disyuntores de alto voltaje con carga; Sólo los contactores de bajo voltaje pueden encender y apagar con frecuencia los circuitos auxiliares; de lo contrario, acelerará el envejecimiento del equipo y provocará peligros ocultos.

P4: ¿Se puede liberar manualmente la función de cinco prevención de la aparamenta de alto voltaje?

R4: Está estrictamente prohibido liberarlo sin permiso. Sólo el personal profesional de operación y mantenimiento puede desbloquearlo temporalmente de acuerdo con las especificaciones durante el mantenimiento y después de tomar medidas de protección de seguridad, y debe restaurarse inmediatamente después de la operación.

P5: ¿Cuáles son los principales peligros y principios de tratamiento de las juntas de aparamenta sobrecalentadas?

R5: Los peligros incluyen acelerar el envejecimiento de los componentes, provocar cortocircuitos e incluso incendios; Principios de tratamiento: comprobar la carga, fijar las uniones, reemplazar los componentes envejecidos y eliminar la sobrecarga.

P6: ¿Es necesario apagar para mantenimiento si hay ruido anormal dentro del tablero de alta tensión?

R6: Sí. El ruido anormal es una advertencia temprana de anomalías en el equipo. Si no se controla durante mucho tiempo, provocará fallos. Es necesario apagarlo inmediatamente para comprobar y eliminar peligros ocultos antes de reanudar el funcionamiento.

P7: ¿Qué indicadores deben detectarse diariamente para las aparamentas aisladas con gas SF6?

R7: Detecte periódicamente el gas SF6 (presión, pureza, microagua) y la estanqueidad del gabinete, y verifique el rendimiento del aislamiento y la flexibilidad de operación mecánica.
