¿Qué es un transformador de instrumentos de corriente?

Este artículo detallado explica quéTransformador de instrumentos de corrientees, cómo funciona, por qué es importante en los sistemas eléctricos, cómo se compara con otros transformadores de instrumentos, cómo elegir uno y preguntas frecuentes, todo respaldado por definiciones autorizadas y estándares de la industria. Transformadores de medida de corriente, comúnmente llamadostransformadores de corriente (CT), permiten la medición, protección y control de corriente precisos de circuitos eléctricos de alto voltaje escalando las corrientes a valores estándar más seguros para instrumentos y relés.

Tabla de contenido

1. ¿Qué es un transformador de instrumentos de corriente?
2. ¿Cómo funciona un transformador de corriente?
3. ¿Por qué utilizar un transformador de instrumentos de corriente?
4. ¿Qué tipos de transformadores de instrumentos de corriente existen?
5. ¿Cómo seleccionar el transformador de instrumentos de corriente adecuado?
6. ¿Cuáles son las aplicaciones comunes?
7. Preguntas frecuentes (FAQ)

¿Qué es un transformador de instrumentos de corriente?

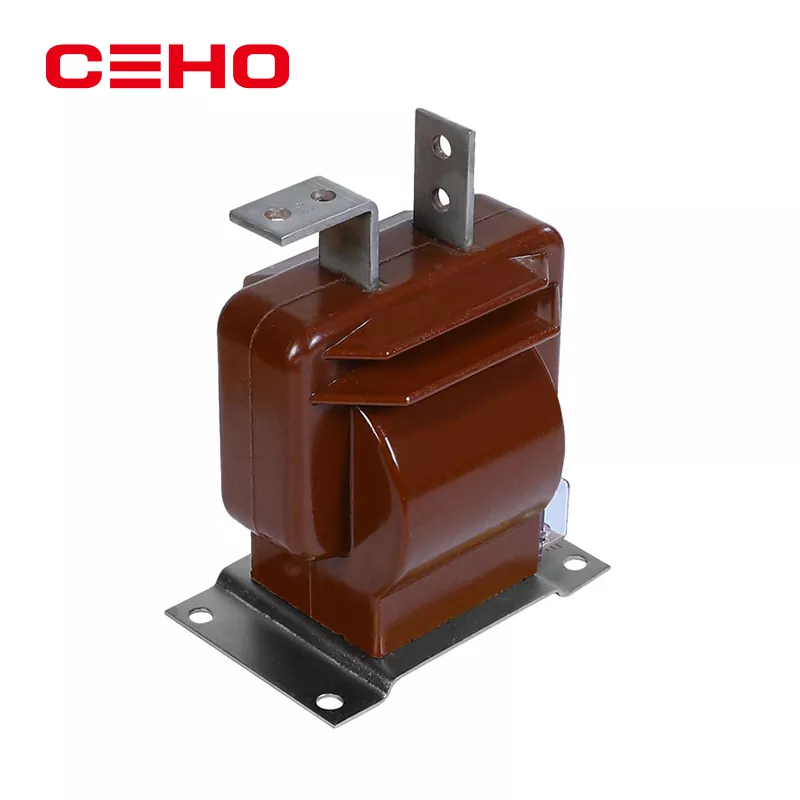

A Transformador de instrumentos de corriente(también conocido comoTransformador de corrienteo TC) es un tipo específico detransformador de instrumentosDiseñado para escalar corrientes alternas (CA) muy altas desde sistemas de energía a una corriente proporcional más baja que se puede conectar de forma segura a medidores, relés de protección y dispositivos de control.

La función definitoria del CT es permitir una detección de corriente segura y precisa en circuitos donde la medición directa sería peligrosa o poco práctica debido a la alta corriente y el alto voltaje.

¿Cómo funciona un transformador de corriente?

El principio de funcionamiento de un transformador de corriente se basa en la inducción magnética: cuando la corriente alterna fluye a través del conductor primario, se crea un campo magnético. Este flujo magnético induce una corriente proporcional en el devanado secundario del CT mediante inducción electromagnética.

• Devanado primario:normalmente una sola vuelta (a menudo el propio conductor).
• Devanado secundario:muchas vueltas de alambre fino para producir corriente reducida.
• Núcleo magnético:Material de alta permeabilidad para guiar el flujo de manera eficiente.

El resultado es una corriente secundaria que es una relación fija de la corriente primaria (por ejemplo, un CT de 1000:5 generará 5 A cuando la corriente primaria es de 1000 A), lo que permite que los dispositivos de medición funcionen de forma segura y con alta precisión.

¿Por qué utilizar un transformador de instrumentos de corriente?

Los transformadores de corriente son esenciales para los sistemas eléctricos modernos por varias razones:

1. Seguridad:Aíslan los dispositivos y al personal de los peligrosos circuitos primarios de alto voltaje.
2. Exactitud:Proporcionan niveles de corriente estandarizados para una medición y monitoreo de carga precisos.
3. Función protectora:Trabajan con relés y protecciones para detectar fallas y activar disyuntores.

Sin CT, medir o proteger redes de alta corriente con instrumentos convencionales sería peligroso, inexacto o ambas cosas.

¿Qué tipos de transformadores de instrumentos de corriente existen?

Los transformadores de corriente vienen en varias formas según la instalación y la aplicación:

• CT tipo barra:El conductor primario pasa a través de un núcleo con muchas vueltas secundarias.
• CT de anillo (toroidales):Núcleo anular con conductor atravesado; ideal para mediciones de modernización.
• CT de ventana:Diseñado para que el conductor primario pueda pasarse fácilmente.
• CT de núcleo dividido:CT tipo abrazadera para una instalación conveniente sin desconexión.

Cada tipo admite diferentes necesidades de instalación y requisitos de precisión. Las subestaciones de alto voltaje suelen utilizar tipos de barras o ventanas robustas, mientras que los escenarios de mantenimiento o modernización pueden utilizar formatos de núcleo dividido.

¿Cómo seleccionar el transformador de instrumentos de corriente adecuado?

La selección del TC correcto depende de:

1. Clasificación actual primaria:Debe coincidir con la corriente de carga máxima esperada.
2. Salida estándar secundaria:Comúnmente 5 A o 1 A.
3. Clase de precisión:Precisión requerida para funciones de medición versus protección.
4. Clasificaciones de temperatura y ambiente:Para condiciones de instalación.

¿Cuáles son las aplicaciones comunes?

Los CT se utilizan en muchas áreas de la ingeniería eléctrica:

• Medición: mide la corriente para facturación y cálculo de carga.
• Protección: detecta condiciones de sobrecorriente o falla e inicia el disparo del interruptor.
• Sistemas de control: alimenta datos en tiempo real a SCADA o sistemas de automatización.

Preguntas frecuentes (FAQ)

¿Qué significa "transformador de instrumento"?
Un transformador de instrumentos es un dispositivo que escala cantidades de sistemas de alta potencia (corriente o voltaje) a niveles estandarizados para medición y protección sin cargar ni alterar el circuito primario.

¿En qué se diferencia un transformador de corriente de un transformador de potencia?
Un transformador de corriente se enfoca en un escalado preciso para medición y seguridad, mientras que un transformador de potencia se enfoca en transferir energía entre niveles de voltaje con una pérdida mínima.

¿Por qué nunca se debe operar un TC con el secundario abierto?
Dejar un secundario de CT abierto puede causar voltajes peligrosamente altos mientras el transformador intenta mantener la corriente, lo que corre el riesgo de romper el aislamiento y poner en peligro la seguridad.

¿Cuál es la clasificación de corriente secundaria estándar?
Las salidas secundarias estándar de CT suelen ser de 1 A o 5 A para cumplir con los requisitos comunes de entrada de relés e instrumentos.

¿Se pueden utilizar transformadores de corriente para medir CC?
Los CT estándar funcionan con inducción magnética de CA y no son adecuados para CC; En su lugar se utilizan sensores especiales (p. ej., efecto Hall).
