¿Qué es la aparamenta extraíble de bajo voltaje MNS?

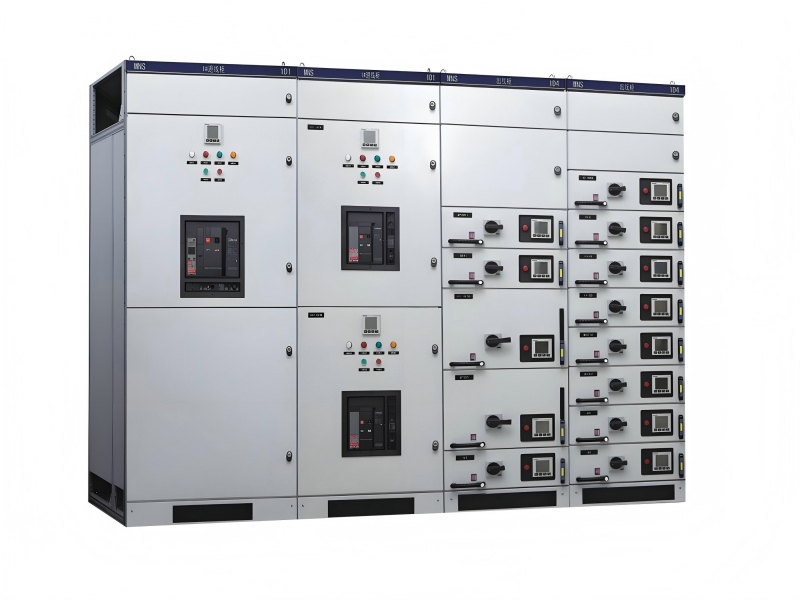

Aparamenta extraíble de baja tensión MNS

La aparamenta extraíble de bajo voltaje MNS es un dispositivo de módulo combinado especialmente diseñado para sistemas de distribución de energía de bajo voltaje, aplicable a redes eléctricas con una frecuencia de CA de 50-60 Hz y un voltaje de funcionamiento nominal de 660 V e inferior.

Su estructura central está ensamblada con marcos de acero de sección C de módulo de 25 mm, que presenta un diseño de tres posiciones (conectado/prueba/separado) para cajoneras y admite la configuración mixta de 1 a 3 unidades principales, así como 1/4 y 1/2 subunidades. La altura total efectiva de instalación del gabinete alcanza los 1800 mm. La corriente nominal máxima de la barra colectora horizontal de este equipo puede alcanzar los 5000 A, y la corriente soportada de la barra colectora vertical varía de 900 A a 1600 A, con un grado de protección que cubre los estándares IP30 a IP54.

Sus escenarios de aplicación incluyen entornos convencionales como plantas de energía, empresas industriales y mineras y construcción municipal. Después de un tratamiento especial, también se puede utilizar en entornos extremos, como plataformas petrolíferas marinas y centrales nucleares.

Tabla de contenido

1. Estructura central

2. Características Técnicas

3. Adaptabilidad ambiental

4. Aplicaciones típicas

5. Diseño innovador

6. Control de calidad

1. Estructura central (modular, módulo E=25 mm)

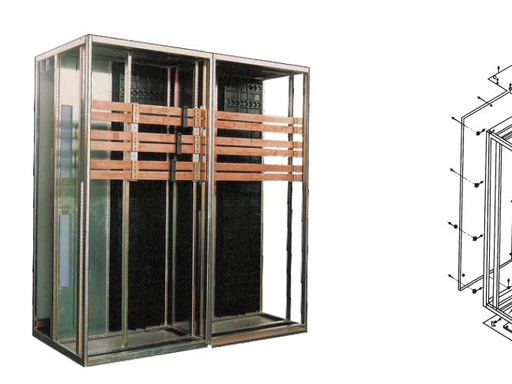

1.1 Marco del gabinete

- Material: Perfiles en forma de C de acero laminado en frío con orificios de módulo de 25 mm, galvanizados y pulverizados con polvo para un excelente rendimiento anticorrosión y una conexión a tierra confiable.

- Dimensiones comunes: Alto 2200 mm, ancho 400/600/800 mm, fondo 800/1000 mm.

- Diseño de Partición: Compartimento funcional independiente, compartimento de barras y compartimento de cables con aislamiento seguro entre cada zona.

1.2 Unidades funcionales (tipo núcleo extraíble)

(1) Unidad de PC (celda de alimentación, entrante/acoplador de bus/alimentador de alta corriente)

- Adopta una configuración de tipo fijo o extraíble, equipado con disyuntores como Emax para aplicaciones de gran corriente.

- Posición de Instalación: Parte superior o trasera del gabinete, conectado al embarrado principal con alto poder de ruptura.

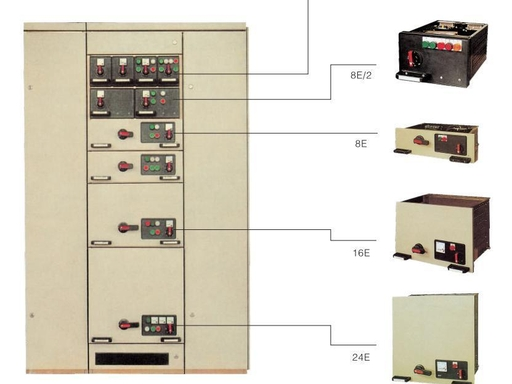

(2) Unidad MCC (Centro de control de motores, salida tipo cajón)

- Tamaños de cajones estándar: Alto 100/150/200 mm (4E/6E/8E).

- Funciones: Control de motores (arranque directo / arranque estrella-triángulo / arranque suave), alimentación de energía, iluminación y circuitos de control.

- Tres posiciones de trabajo: trabajo (conectado), prueba (aislado), extracción (apagado), equipado con enclavamientos mecánicos para evitar un mal funcionamiento.

(3) Unidad de Compensación

- Instalado con conjuntos de condensadores y reactores para compensación de potencia reactiva y supresión de armónicos.

(4) Unidad de medición

- Equipado con PT, CT y medidores eléctricos para realizar medición de energía eléctrica y monitoreo operativo.

1.3 Sistema de barras

- Barra Principal: Barras de cobre TMY, dispuestas horizontalmente con soportes aislantes para distribución de energía.

- Barra colectora de distribución: dispuesta verticalmente y conectada a los cajones mediante conexiones enchufables para un rendimiento de contacto confiable.

- Sistema de Puesta a Tierra: Completa puesta a tierra del cuerpo del gabinete, marco y cajones para garantizar un desempeño de protección continuo.

1.4 Protección y Seguridad

- Grado de protección: IP30 estándar, IP40/IP54 personalizable para prevención de descargas eléctricas y objetos extraños.

- Dispositivos de Enclavamiento: Enclavamientos mecánicos para cajones de tres posiciones, enclavamientos entre disyuntores y seccionadores, así como enclavamientos de puertas y disyuntores.

- Estructura de aislamiento: Particiones de plástico de ingeniería ignífugas de alta resistencia para prevención de arco y protección contra contacto accidental.

2. Características Técnicas

El diseño optimizado basado en la tecnología de ABB realiza el ensamblaje de varios componentes mediante la modularización. La cajonera está equipada con un dispositivo de bloqueo mecánico para permitir operaciones rápidas de enchufar y desenchufar. El circuito principal enchufable presenta una excelente capacidad de resistencia a corto plazo y una alta capacidad de corte, con una estabilidad dinámica y térmica superior. El esquema eléctrico flexible puede cumplir con la mayoría de los escenarios de distribución de energía.

El gabinete adopta una estructura esquelética de perfil en C gruesa con doble tratamiento anticorrosión de placa de acero laminada en frío y placa de zinc aluminizada. Las áreas funcionales internas incluyen un compartimento de barras colectoras horizontales, un compartimento de componentes eléctricos y un compartimento de cables, que están físicamente aislados mediante placas de plástico de ingeniería retardantes de llama. El gabinete estándar presenta una configuración mixta modular completa y una gran adaptabilidad de escena.

3. Adaptabilidad ambiental

El rango de temperatura de funcionamiento convencional no es superior a +40 ℃ ni inferior a -5 ℃ para la temperatura del aire ambiente, y la temperatura promedio en 24 horas no supera los +35 ℃. En términos de condiciones de humedad, la humedad relativa no deberá exceder el 50 % a la temperatura máxima de +40 ℃, y puede alcanzar hasta el 90 % a +20 ℃.

Los sistemas de disipación de calor de modo dual están configurados para entornos especiales. El modo de refrigeración por aire adopta placas móviles de disipación de calor y redes de adsorción de carbón activado, mientras que el modo de refrigeración por agua adopta tuberías de agua en espiral para la disipación de calor circulante. El modo de funcionamiento se puede cambiar automáticamente según los sensores de humedad.

4. Aplicaciones típicas

En el campo de la generación de energía, este equipo sirve como gabinete de centro de energía para controlar motores de gran potencia y está equipado con disyuntores en serie convencionales. En aplicaciones de subestaciones, la barra colectora vertical adopta un diseño de estructura de doble capa con un rendimiento estable y continuo de transporte de corriente. Para escenarios de la industria petroquímica, se seleccionan gabinetes con grado de protección IP54 y el compartimiento de la barra colectora está recubierto con pintura resistente a ácidos y álcalis.

El modelo patentado mejorado lanzado en 2024 agrega cajones de control síncronos de varilla telescópica eléctrica y estructuras de pantalla de filtro giratorio, lo que mejora la eficiencia operativa y la confiabilidad en escenarios de generación, transmisión y distribución de energía.

5. Diseño innovador

La patente de modelo de utilidad (CN215221413U) de Jiangsu Linmai Electric en 2024 realiza una operación de enlace de múltiples cajones, con varillas telescópicas eléctricas que controlan el movimiento sincrónico de tres grupos de placas fijas.

La patente de invención (CN114665407A) de Shandong Dingsheng en 2024 incluye un diseño de rendimiento a prueba de humedad. La estructura modular del cajón, el sistema de disipación de calor de modo dual y el mecanismo de activación de inducción de humedad mejoran la adaptabilidad en ambientes húmedos. El dispositivo de conexión del deflector superior del gabinete y el tanque de almacenamiento de agua previene eficazmente el reflujo del agua de lluvia, y la estructura de guía de flujo inferior mejora la eficiencia del drenaje.

6. Control de calidad

El producto ha obtenido la certificación CCC e implementa el estándar GB7251.1-2005 en el proceso de producción. La prueba de fábrica incluye una prueba de rigidez dieléctrica de 2500 V/1 min.

La especificación de transporte limita la cantidad de envío único a no más de 4 unidades y la desviación vertical de elevación será inferior a 15 grados. Durante la puesta en servicio, se requieren más de tres pruebas de obturación del cajón para garantizar una resistencia de contacto calificada de los contactos.

Resumen

La aparamenta MNS es un equipo completo de baja tensión de alta gama con diseño modular, estructura extraíble, alta seguridad, mantenimiento conveniente y capacidad de expansión inteligente. Con una estructura confiable, suministro de energía estable y mantenimiento flexible, se ha convertido en el equipo principal preferido para sistemas de distribución de energía de bajo voltaje en proyectos industriales y de construcción clave.
