Una guía rápida: diferencias clave y guía de selección para transformadores de tipo seco versus transformadores sumergidos en aceite

A medida que se acelera el desarrollo de nuevos sistemas de energía, los transformadores de distribución, como equipos críticos para la conversión de energía, desempeñan un papel vital en la determinación de la seguridad, la eficiencia energética y los costos operativos y de mantenimiento. El mercado actual está dominado por dos categorías principales: transformadores de tipo seco y transformadores sumergidos en aceite. Estos dos tipos difieren significativamente en términos de aislamiento y refrigeración, seguridad y desempeño ambiental, escenarios aplicables y rentabilidad. De acuerdo con la norma obligatoria de eficiencia energética GB 20052-2024, este artículo proporciona un análisis exhaustivo de las diferencias entre estos dos tipos de equipos, ofreciendo una referencia autorizada para la selección de ingeniería.

I. Diferencias fundamentales fundamentales: diferencias en los métodos de aislamiento y refrigeración

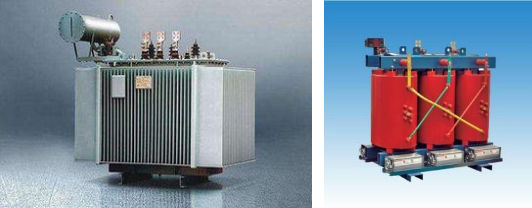

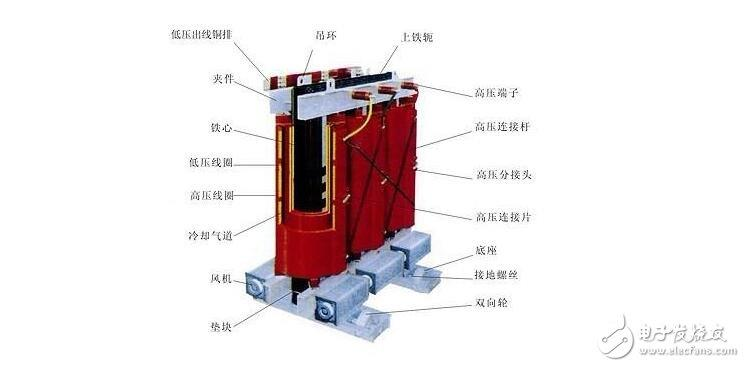

Los transformadores de tipo seco utilizan aire como medio de refrigeración. Los devanados están aislados mediante fundición al vacío de resina epoxi o impregnación de papel Nomex, lo que elimina la necesidad de medios líquidos. Presentan una estructura simple y no presentan riesgo de fugas. Los transformadores sumergidos en aceite utilizan aceite aislante como medio refrigerante y aislante. El núcleo y los devanados están sumergidos en el tanque de aceite, dependiendo de la circulación del aceite para la disipación del calor. Esta tecnología está madura y ofrece una gama más amplia de capacidades. Esta diferencia fundamental de diseño determina la divergencia integral entre los dos en términos de seguridad, impacto ambiental y operación y mantenimiento.

II. Comparación entre seis dimensiones clave

Artículo de comparación	Transformador tipo seco	Transformador sumergido en aceite
1. Seguridad y protección del medio ambiente	Ignífugo, a prueba de explosiones y libre de contaminación. Cumple con los estándares de aislamiento Clase F/H. Sin riesgo de fuga de aceite o combustión. Cumple con el código de incendio GB50016. Ideal para zonas densamente pobladas y espacios subterráneos.	Riesgo de fuga de aceite e incendio. Requiere sumideros de aceite e instalaciones contra incendios. Las fugas de aceite mineral pueden contaminar el suelo y las fuentes de agua, sujeto a regulaciones ambientales más estrictas.
2. Escenarios de aplicación	Preferido para ubicaciones interiores con alta seguridad contra incendios, como complejos comerciales, centros de datos, hospitales, escuelas, metros y sótanos de edificios de gran altura. La capacidad de una sola unidad está principalmente por debajo de 2500 kVA.	Se utiliza principalmente en subestaciones exteriores, parques industriales, estaciones de refuerzo eólicas y solares y suministro de energía centralizado de alta capacidad. Puede cubrir requisitos de energía ultra altos.
3. Instalación y mantenimiento	Tamaño pequeño, instalación flexible, sin mantenimiento o de bajo mantenimiento. Sólo requiere controles periódicos de eliminación de polvo y control de temperatura. Corto tiempo de mantenimiento de apagado sin interrumpir la producción.	Requiere pruebas periódicas de muestras de aceite, reabastecimiento de aceite y manejo de fugas. Gran carga de trabajo de mantenimiento; Se requiere cambio de aceite cada 5-8 años. Alto costo de mantenimiento por unidad.
4. Costo y economía	El costo de compra inicial es entre un 15% y un 20% más alto, pero el costo de mantenimiento del ciclo de vida es menor, lo que ofrece un rendimiento de costos superior a largo plazo.	La inversión inicial es entre un 30% y un 50% menor, con una economía sobresaliente en escenarios de gran capacidad, pero mayores costos de operación y cumplimiento.
5. Eficiencia y pérdida de energía	Cumple con GB 20052-2024 Nivel 1/2 de eficiencia energética. Menor pérdida sin carga, mayor ahorro de energía en condiciones de carga ligera.	Cumple con GB 20052-2024 Nivel 1/2 de eficiencia energética. Mejor rendimiento de pérdida de carga, más adecuado para operaciones continuas de servicio pesado.
6. Adaptabilidad ambiental	Débil resistencia a la humedad y al polvo; Requiere una protección mejorada en ambientes corrosivos y de alta humedad.	Estructura sellada estable, mayor adaptabilidad a ambientes exteriores hostiles, con excelente resistencia a la intemperie.

III. Implementación de nuevas regulaciones: la selección de equipos debe cumplir con los estándares

GB 20052-2024, una norma nacional obligatoria para transformadores de potencia a partir de febrero de 2025, especifica grados de eficiencia energética y cronogramas de eliminación. La selección de modelos de baja eficiencia está estrictamente prohibida en proyectos de nueva construcción y los equipos existentes de alto consumo de energía deben eliminarse gradualmente. Para la distribución de energía interior en edificios civiles, de acuerdo con las disposiciones obligatorias de GB 51348-2019, se deben seleccionar transformadores de tipo seco o con aislamiento de líquidos no inflamables.

IV. Recomendaciones de selección: coincidencia precisa basada en escenarios de aplicación

Elija el tipo seco: ambientes interiores, áreas de alta ocupación, requisitos estrictos de seguridad contra incendios, espacio limitado, fluctuaciones de carga ligera y un enfoque en la protección ambiental y el bajo mantenimiento.

Elija sumergido en aceite: Para uso en exteriores, cargas concentradas de gran capacidad, cargas pesadas continuas, ambientes hostiles y situaciones que prioricen bajos costos iniciales.

V. Tendencias de la industria

Impulsada por objetivos de seguridad y bajas emisiones de carbono, la tasa de penetración de transformadores de tipo seco continúa aumentando en las redes de distribución urbana, centros de datos y nuevos sectores de infraestructura; Los transformadores sumergidos en aceite, aprovechando su gran capacidad y rentabilidad, siguen siendo dominantes en la transmisión y transformación de energía al aire libre, así como en aplicaciones de energía industrial. Estos dos tipos de equipos no son mutuamente excluyentes; más bien, se complementan entre sí en diferentes escenarios y trabajan juntos para respaldar el funcionamiento seguro y eficiente de las redes eléctricas modernas.

Los fabricantes de equipos eléctricos aconsejan que la selección debe equilibrar la seguridad, la eficiencia energética, la operación y mantenimiento y el cumplimiento normativo. Las decisiones deben tomarse de manera integral, teniendo en cuenta las características de carga, los entornos de instalación y los ciclos presupuestarios, para evitar mayores costos, riesgos de seguridad y riesgos de cumplimiento resultantes de una selección incorrecta.
