Transformador de potencia trifásico: el núcleo central y la evolución tecnológica de los sistemas de energía modernos

Como equipo eléctrico clave indispensable en los sistemas de energía modernos, los transformadores de potencia trifásicos asumen las funciones principales de transmisión de energía, conversión de voltaje y adaptación de impedancia. Ya sea en el aumento de la producción de grandes centrales eléctricas, en la transmisión de voltaje ultra alto en redes eléctricas interregionales o en la distribución de energía para usuarios finales, los transformadores de potencia trifásicos desempeñan el papel de "centros de energía". Con la transformación de la estructura energética global y la mejora de la tecnología industrial, los transformadores de potencia trifásicos están acelerando su evolución hacia una gran capacidad, alta eficiencia energética, inteligencia y protección ambiental.

I. Descripción general del producto

1. El transformador de potencia trifásico es el equipo clave responsable de la conversión de voltaje, la transmisión y distribución de energía en el sistema de transmisión y distribución de energía. Consta de tres circuitos magnéticos de transformador monofásico o un núcleo trifásico integrado con una diferencia de fase de 120°. Tanto los devanados de alta tensión como los de baja tensión tienen una estructura trifásica. Se utiliza ampliamente para reducir un alto voltaje de 10(6)/35 kV a un voltaje bajo de 0,4 kV (o viceversa), proporcionando un suministro de energía estable y confiable para empresas industriales y mineras, edificios, instalaciones públicas y nuevas estaciones de energía.

En comparación con los grupos de transformadores monofásicos, los transformadores integrados trifásicos tienen las ventajas de una alta utilización de material, tamaño pequeño, bajas pérdidas y operación económica. Son el tipo de transformador más utilizado en los sistemas eléctricos modernos.

2. Estructura central y principio de funcionamiento.

El funcionamiento del transformador de potencia trifásico se basa en la ley de inducción electromagnética de Faraday, y la regulación del voltaje se logra mediante el proceso de conversión de energía de "electromagnetismo-electricidad". Sus componentes principales incluyen un núcleo de hierro hecho de láminas apiladas de acero al silicio de alta permeabilidad y devanados de alto y bajo voltaje colocados en las columnas del núcleo de hierro. Cuando fluye corriente alterna trifásica hacia el devanado primario, se generará un flujo magnético alterno en el núcleo de hierro y se inducirá una fuerza electromotriz en el devanado secundario. Al cambiar la relación de vueltas de los devanados primario y secundario, el voltaje se puede aumentar o disminuir con precisión.

Para garantizar el funcionamiento seguro y estable del equipo, los modernos transformadores trifásicos están equipados con sistemas auxiliares completos. En los transformadores sumergidos en aceite, el aceite aislante especial no sólo sirve como principal medio aislante, sino que también desempeña un papel de refrigeración y protección al absorber el calor del núcleo de hierro y los devanados y retrasar el envejecimiento de los materiales aislantes. Con el conservador de aceite, el relé de gas, la válvula de liberación de presión y el sistema inteligente de control de temperatura, puede monitorear el estado del equipo en tiempo real y responder rápidamente a fallas internas. En los transformadores de tipo seco, se utilizan materiales aislantes de alta resistencia al calor y tecnología de enfriamiento por aire forzado para cumplir con escenarios de aplicación con requisitos de protección contra incendios extremadamente altos, como áreas urbanas densas y edificios de gran altura.

II. Principales categorías de productos

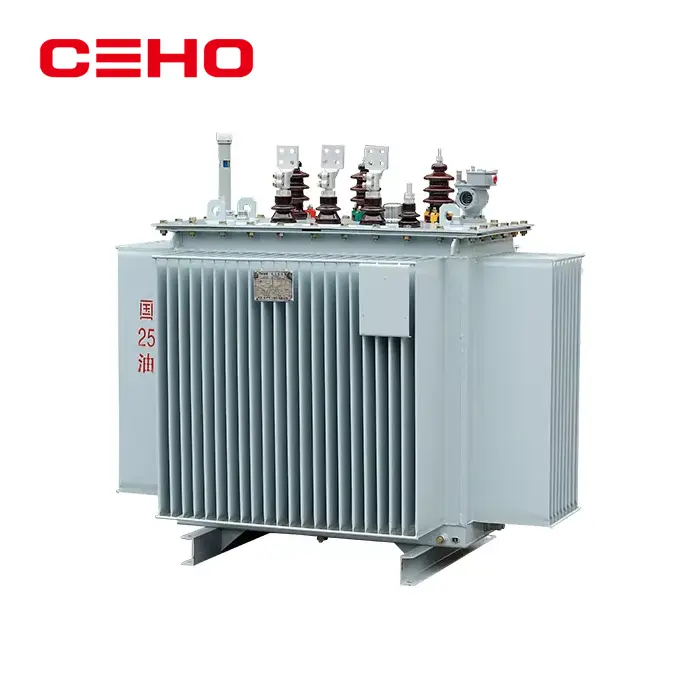

1. Transformador de potencia trifásico sumergido en aceite (series S11/S13/S20/S22)

Características estructurales: el núcleo de hierro está hecho de laminaciones de múltiples etapas de láminas de acero al silicio orientado altamente permeables, y los devanados de alto/bajo voltaje generalmente están enrollados con alambre de cobre libre de oxígeno o lámina de cobre; el aceite aislante mineral (10#/25#/45#) se utiliza como medio aislante y de disipación de calor; el tanque de aceite corrugado completamente sellado puede aislar eficazmente el aire y la humedad.

Método de enfriamiento: ONAN (autoenfriamiento sumergido en aceite), gran capacidad puede equiparse con enfriamiento por aire forzado.

Escenarios aplicables: subestaciones exteriores, parques industriales, transformación de redes eléctricas rurales, subestaciones tipo caja, conexión a redes fotovoltaicas/eólicas, etc.

2. Transformador de potencia seco trifásico (series SCB11/SCB14/SCB18)

Características estructurales: Adopta un proceso de fundición al vacío de resina epoxi (tipo SCB) o de impregnación (tipo SG), sin aceite aislante, retardante de llama, a prueba de explosiones, de bajo ruido, generalmente equipado con una carcasa protectora IP20 o superior y un ventilador con temperatura controlada.

Escenarios aplicables: salas de distribución de energía de edificios de gran altura, centros comerciales subterráneos, hospitales, centros de datos, metros, aeropuertos y otros lugares interiores con altos requisitos de protección contra incendios y protección ambiental.

3. Transformador trifásico especial

Incluyendo transformadores de ahorro de energía de aleación amorfa (SH15/SCBH15), transformadores reguladores de voltaje en carga (serie SZ), transformadores rectificadores, transformadores a prueba de explosiones para minería (KBSG) y nuevos transformadores elevadores específicos de energía, etc., que se pueden personalizar según las condiciones de trabajo.

III. Parámetros técnicos básicos

*Los parámetros de la placa de identificación deben cumplir con estándares relevantes como GB 1094 "Power Transformer" y GB/T 6451 / GB/T 10228.

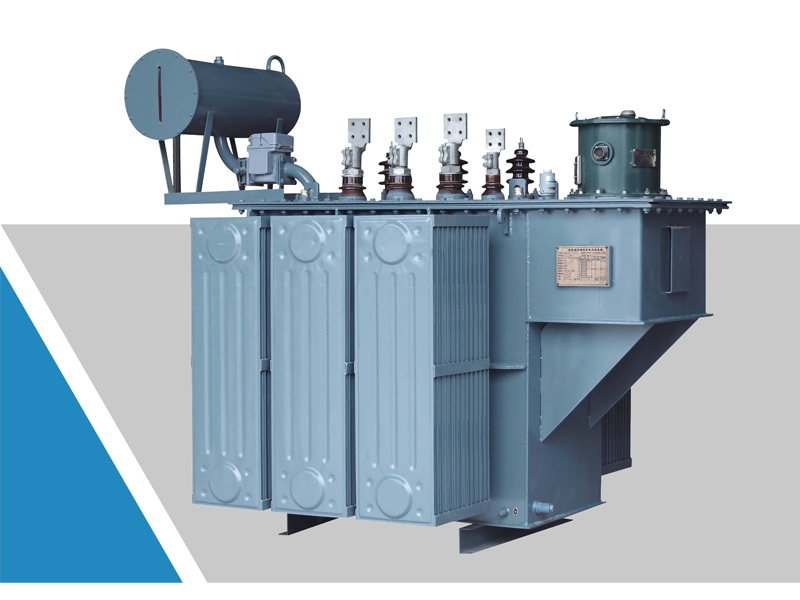

Transformador regulador de tensión trifásico sumergido en aceite sobre carga.

IV. Ventajas del producto

• Alta eficiencia y ahorro de energía: la nueva generación de transformadores de tipo seco S20/S22 sumergidos en aceite y SCB14/SCB18 tienen pérdidas sin carga significativamente menores que los productos más antiguos, cumpliendo con los requisitos nacionales de eficiencia energética de Nivel 2 y superiores.

• Operación confiable: el diseño de la estructura completamente sellada evita la oxidación del aceite y la humedad; el devanado adopta conductores de cobre y tecnología de refuerzo, que tiene una fuerte resistencia a cortocircuitos.

• Seguridad y protección del medio ambiente: Los transformadores de tipo seco no contienen aceite y no son inflamables, adecuados para áreas densamente pobladas; Los transformadores sumergidos en aceite están completamente sellados y a prueba de fugas, y están equipados con múltiples protecciones, como válvulas de liberación de presión y relés de gas.

• Fácil mantenimiento: el tipo completamente sellado en baño de aceite puede eliminar la necesidad de cambios de aceite durante la operación; Los transformadores de tipo seco básicamente solo requieren una eliminación regular del polvo y un control de la temperatura.

V. Sugerencias para la selección

• Sala de distribución de energía exterior/independiente/gran capacidad (≥1000kVA) → Dar prioridad al transformador trifásico sumergido en aceite (S13/S20/S22), que tiene buena economía y una gran capacidad de sobrecarga.
• Interiores/sótanos/densamente poblados/altos requisitos de protección contra incendios → Es imprescindible un transformador trifásico de tipo seco (SCB14/SCB18), que no contiene aceite y es más seguro.
• Preste atención al ahorro de energía en operaciones a largo plazo → Considere un transformador de aceite de aleación amorfa (SH15) o un transformador seco de aleación amorfa (SCBH15).
• Áreas con grandes fluctuaciones de carga o voltaje inestable → Tipo de regulación de voltaje en carga opcional (serie SZ).

VI. Avances tecnológicos y optimización del rendimiento

En los últimos años, nuestro país ha logrado logros mundialmente reconocidos en el desarrollo de transformadores de potencia trifásicos. Tomando como ejemplo el primer transformador de potencia de 220 kV del país con la mayor capacidad trifásica de un millón de unidades, el equipo de I+D superó con éxito el problema de sobrecalentamiento de las piezas estructurales causado por una fuga de alto flujo magnético mediante métodos innovadores de cálculo electromagnético y optimización de la estructura del devanado. Al mismo tiempo, la aplicación de la nueva estructura de guía de aceite de enfriamiento y la tecnología de blindaje magnético ha mejorado en gran medida la eficiente disipación de calor y las capacidades de operación de bajas pérdidas del producto. Estos avances tecnológicos no sólo llenan la brecha nacional, sino que también sitúan el nivel de fabricación de mi país en el campo de los transformadores de alto voltaje y gran capacidad a la vanguardia mundial.

En términos de materiales y diseño, los transformadores de nueva generación generalmente utilizan láminas de acero al silicio de bajas pérdidas y el proceso de impregnación de presión al vacío (VPI), que reduce efectivamente la corriente sin carga y las descargas parciales. Para condiciones de trabajo complejas, algunos productos también introducen estructuras de blindaje electromagnético multicapa y módulos de supresión de armónicos de alto rendimiento para controlar la distorsión armónica total (THD) del voltaje de salida a un nivel extremadamente bajo, brindando garantía de energía pura y estable para fabricación de precisión, equipos médicos y otros campos que tienen requisitos estrictos sobre la calidad del suministro de energía.

VII. Escenarios de aplicación diversificados y desarrollo personalizado.

La aplicación de transformadores de potencia trifásicos ya ha superado el alcance de las redes eléctricas tradicionales y se ha integrado profundamente en varios escenarios emergentes y especiales. En el campo de las nuevas energías, ya sea en la ampliación y conexión a red de la energía fotovoltaica distribuida o en el suministro de energía resistente a la humedad y al calor de parques eólicos, los transformadores especiales han demostrado una gran adaptabilidad medioambiental; En la cooperación industrial transnacional, los transformadores trifásicos personalizados se han convertido en un "puente" para garantizar el funcionamiento estable de los equipos importados en respuesta a las diferencias en los estándares de red de diferentes países (como la adaptación de voltaje de las redes eléctricas de China e India).

Al enfrentarse a entornos hostiles, como altitudes elevadas y diferencias extremas de temperatura, los transformadores modernos garantizan un funcionamiento fiable a largo plazo en condiciones de aire enrarecido y fuertes rayos ultravioleta mediante la optimización de los conductos de aire de refrigeración, la mejora del aislamiento y las capacidades anti-UV y la adopción de diseños anticorrosión por pulverización de sal. Además, con la integración de la tecnología IoT, los transformadores inteligentes equipados con módulos de comunicación 5G han podido realizar monitoreo de datos en la nube en tiempo real, advertencia de fallas y diagnóstico remoto, promoviendo la transformación de la operación y mantenimiento de equipos de "reparación pasiva" a "prevención activa".

VIII. Transformación verde y perspectivas de futuro

Impulsados ​​por el objetivo del "carbono dual", se están mejorando integralmente los estándares de eficiencia energética de los transformadores de potencia trifásicos. Las últimas normas nacionales dividen la eficiencia energética de los transformadores en múltiples niveles. Los productos de eficiencia energética de primer nivel pueden recuperar la diferencia de precio de inversión inicial en poco tiempo debido a sus extremadamente bajas pérdidas de cobre y de hierro. Al mismo tiempo, la promoción y aplicación de materiales aislantes respetuosos con el medio ambiente (como el aceite de éster sintético y el aceite de silicona) han reducido eficazmente el riesgo de contaminación del suelo y del agua causada por fugas de aceite mineral.

De cara al futuro, los transformadores de potencia trifásicos ya no serán solo equipos estáticos de conversión de energía, sino que evolucionarán en una dirección más inteligente, ecológica y flexible. Con el rápido desarrollo de la transmisión de energía UHV, las microrredes inteligentes y los sistemas de almacenamiento de energía, los transformadores de potencia trifásicos seguirán desempeñando un papel fundamental insustituible en la construcción de un nuevo sistema energético limpio, eficiente y seguro.
